Функциональное назначение люков-лазов
Люки-лазы типа ЛЛ призваны обеспечить простой и оперативный доступ ремонтным и обслуживающим бригадам внутрь резервуаров. Благодаря чему осуществление осмотра, ремонта, монтажа дополнительных деталей или реализация мероприятий по очистке емкости от донных отложений, всегда может быть выполнена безотлагательно.
Установка люков обусловлена не только практическими соображениями, но и требованиями безопасности при хранении следующих жидкостей:
- нефтепродуктов;
- горюче-смазочных материалов;
- противопожарных запасов воды и специальных жидкостей.
Условием, достаточным для быстрого проветривания емкостей при выполнении обслуживания, является установка не менее двух люков-лазов с внутренним диаметром от 500 мм.
Резервуары РВСП, оборудованные понтонами и плавающими крышками, блокирующими испарения, оснащаются дополнительными люками. Их используют для беспрепятственного выхода на поверхность этих подвижных внутренних конструкций.

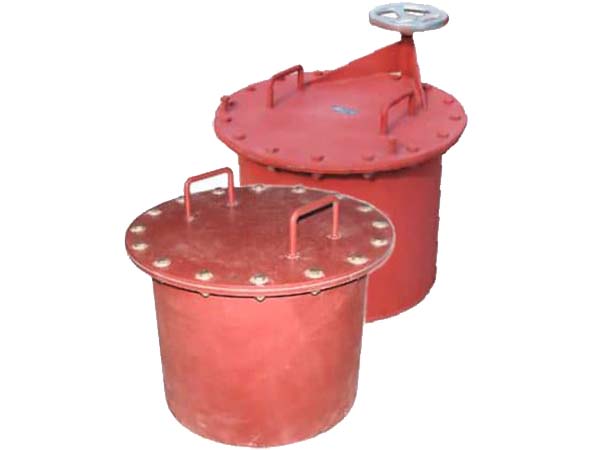

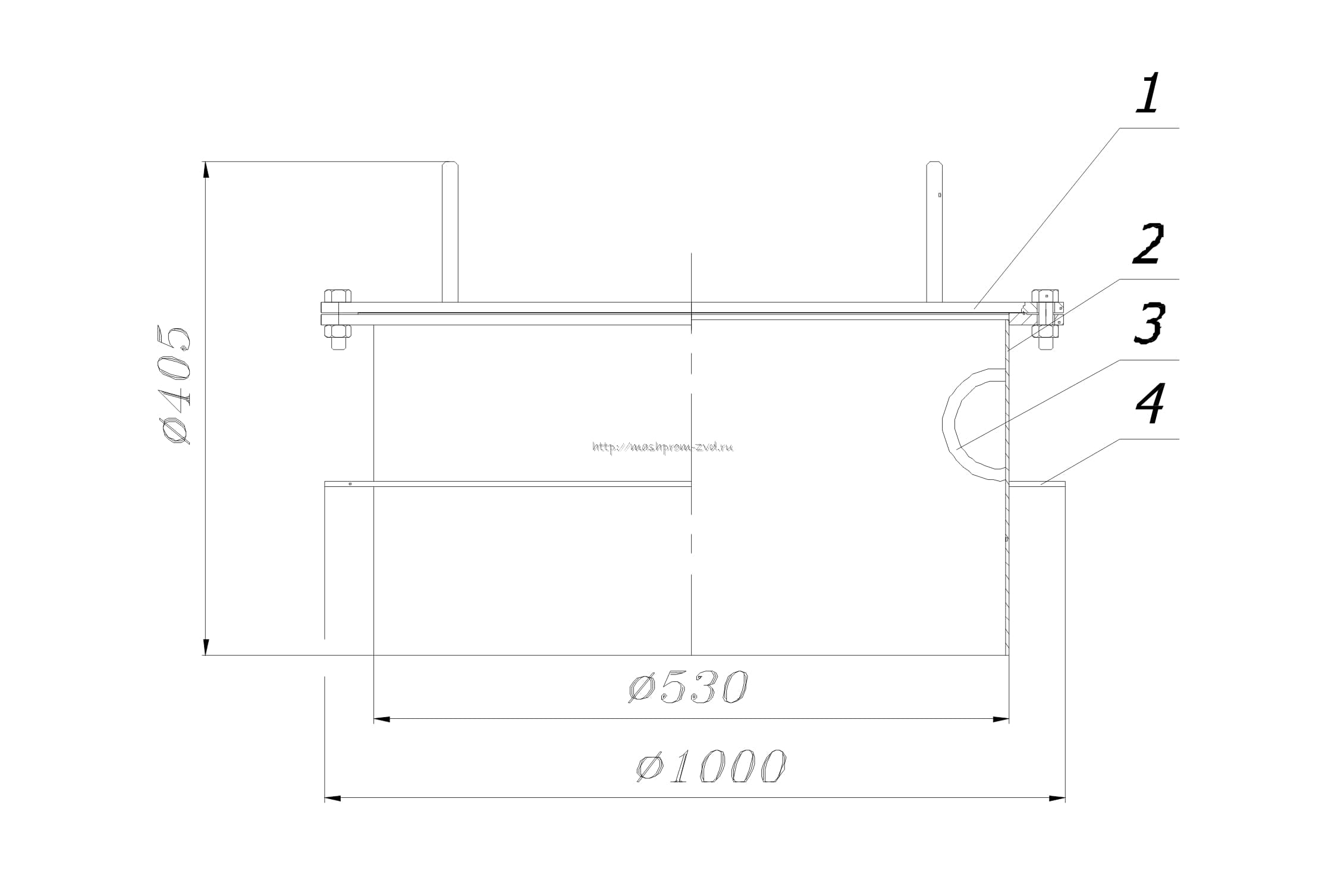

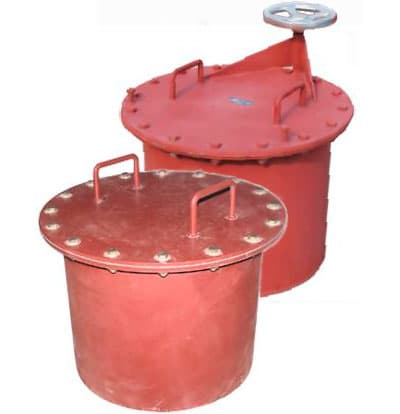

Устройство люков включает следующие элементы:
- крышка-фланец;
- корпус;
- усиливающая накладка (выгнутая по форме поверхности резервуара);
- прокладка, вставляемая между крышкой и корпусом;
- набор болтов и гаек, которыми крышка крепится к корпусу.
Люки размещаются в первом поясе резервуара и крепятся на их стенках путем приваривания усиливающей накладки.
По желанию клиента на заводе «Северозапад» на крышку может быть установлен поворотный механизм.
Типоразмеры люков и факторы, влияющие на их выбор
Линейка люков-лазов ЛЛ состоит из четырех изделий с разным внутренним диаметром, выполненных согласно ГОСТ 52910-2008:
- ЛЛ 500;
- ЛЛ 600;
- ЛЛ 800;
- ЛЛ 600/900.
Первые три – круглой, а четвертый – овальной формы.
Таблица 1 — Люк-лаз (ЛЛ) круглый
| Параметры / Наименование | Люк-лаз ЛЛ-500 | Люк-лаз ЛЛ-600 | Люк-лак ЛЛ-800 |
| Диаметр условного прохода, мм | 500 | 600 | 800 |
| Диаметр наружный, мм | 640 | 755 | 975 |
| Высота, мм | 355 | ||
| Размеры усиливающей накладки, мм | 800 | 1260 | |
Таблица 2 — Люк-лаз (ЛЛ) овальный
| Параметры / Наименование | Люк-лаз ЛЛ 600/900 | Люк-лаз ЛЛ 900/1200 |
| Диаметр условного прохода, мм | 600/900 | 900/1200 |
| Длина, мм | 1058 | 1400 |
| Ширина, мм | 755 | 1100 |
| Высота, мм | 440 | 440 |
| Размеры усиливающей накладки, мм | 1800х1300 | 2300х2000 |
В плане габаритов все люки изготавливаются со стандартной высотой в 440 мм, но отличаются размерами усиливающей накладки, массой, и, разумеется, внутренним и внешним диаметром.
Выбор люка зависит не только от размеров резервуара, но и от характеристик рабочей среды. Изготовленные из углеродистой стали, люки-лазы от завода «Северозапад», могут эксплуатироваться при различных погодных условиях и температурных режимах.
В нашем каталоге вы всегда найдете именно то, что искали!
Цены на люки-лазы ЛЛ-500, ЛЛ-600, ЛЛ-600/900, ЛЛ-800
|
Наименование параметра |
ЛЛ-500 |
ЛЛ-600 |
ЛЛ-600/900 |
|
Диаметр условного прохода, мм |
500 |
600 |
600/900 |
|
Условное давление, МПа (кгс/см²) |
0,1 ( 1) |
||
|
Габаритные размеры, мм, не более: длина / ширина / высота |
665 / 640 / 440
|
1280 / 1350 / 400 |
1850 / 1350 / 400 |
|
Масса, кг |
185 |
210 |
290 |
|
Цена с НДС, руб. |
23 632 |
30 841 |
46 476 |
