Область применения баков конденсатных - электростанции и котельные.
Баки конденсатные завод "Северозапад" изготавливает по типовому проекту 903-3-04С.91.
Для производства баков конденсатных используется высококачественная углеродистая или легированная сталь, толщина которой составляет от 4 до 12 мм, а так же возможно исполнение из нержавеющей стали толщиной от 3 до 10 мм.
Назначение баков конденсатных:
- сбор конденсата;
- в качестве дренажных баков;
- в качестве баков низких точек.
Данный тип баков обязательно устанавливают на бетонное основание. При установке баков необходимо учитывать, что расчетная t наружного воздуха должна быть не ниже - 50°C.
Материал, применяемый для изготовления баков конденсатных
- Ст2пс2 по ГОСТ 380-71( t до -20°С);
- Ст20 ГОСТ 1050-88;
- ВСт3сп5 по ГОСТ 380-71(t до -30°С);
- сталь 09Г2С по ГОСТ 19282-73 (t-30°-50°С).

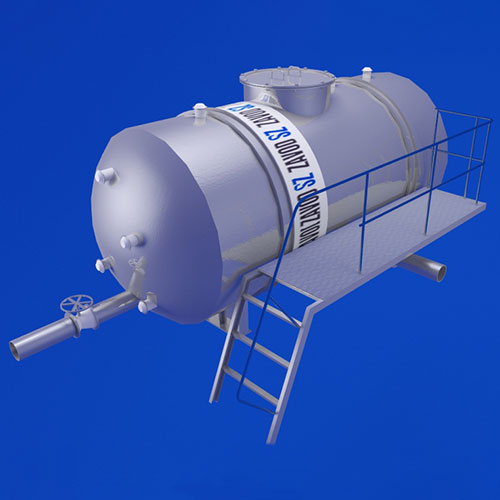

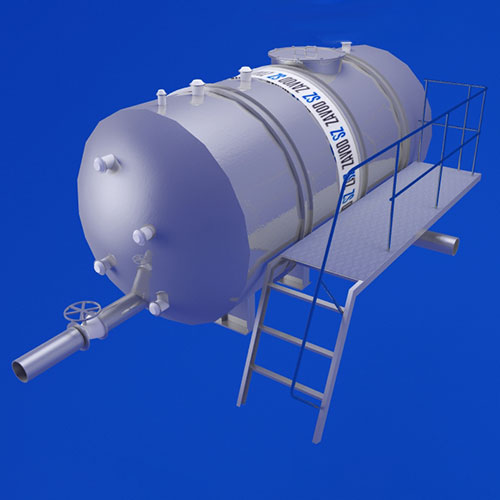

Особенностью конструкции баков конденсатных является вынос ребер жесткости наружу. Этот шаг помогает ощутимо снизить трудоемкость работ по его химпокрытию. Данные баки оборудованы площадками лестницами для удобства обслуживания.
Чертеж бака конденсатного
Таблица массы баков конденсатных
| Модификация | Объем, м3 | Давление | Темпе-ратура, | D, | L, | H, | S, | Масса, кг | |
| Pp, МПа | С° | мм | мм | мм | мм | ||||
| (кгс/см2) | |||||||||
| геом. | рабоч. | ||||||||
| БК 38.00.000 СБ | 1 | 0,9 | 0,015+0,02 | 104 | 1000 | 1600 | 1832 | 3 | 696 |
| БК 38.00.000-01 | 2 | 1,7 | (0,15+0,2) | 1400 | 1700 | 2232 | 895 | ||
| БК 38.00.000-02 | 3 | 2,6 | 2300 | 991 | |||||
| БК 38.00.000-03 | 5 | 4,3 | 1800 | 2500 | 2632 | 1388 | |||
| БК 38.00.000-04 | 10 | 8,8 | 2000 | 3700 | 2838 | 2147 | |||
| БК 38.00.000-05 | 16 | 14 | 2200 | 4800 | 3040 | 4 | 2829 | ||
| БК 38.00.000-06 | 25 | 22 | 2600 | 5400 | 3440 | 3604 | |||
| БК 38.00.000-07 | 40 | 36 | 3200 | 5900 | 4048 | 8 | 6682 | ||
| БК 38.00.000-08 | 50 | 43 | 7100 | 7362 | |||||
| БК 38.00.000-09 | 80 | 70 | 3800 | 8100 | 4648 | 9546 | |||
| БК 38.00.000-10 | 100 | 90 | 10300 | 10868 | |||||
| БК 38.00.000-11 | 1 | 0,9 | 0,3 | 142 | 1000 | 1600 | 1838 | 5 | 795 |
| БК 38.00.000-12 | 2 | 1,7 | -3 | 1400 | 1700 | 2238 | 8 | 1043 | |
| БК 38.00.000-13 | 3 | 2,6 | 2300 | 8 | 1205 | ||||
| БК 38.00.000-14 | 5 | 4,3 | 1800 | 2500 | 2638 | 8 | 1627 | ||
| БК 38.00.000-15 | 10 | 8,8 | 2000 | 3700 | 2844 | 10 | 2504 | ||
| БК 38.00.000-16 | 16 | 14 | 2200 | 4800 | 3048 | 10 | 3576 | ||
| БК 38.00.000-17 | 25 | 22 | 2600 | 5400 | 3448 | 12 | 4597 | ||
| БК 38.00.000-18 | 40 | 36 | 3200 | 5900 | 4056 | 16 | 8050 | ||
| БК 38.00.000-19 | 50 | 43 | 7100 | 16 | 8925 | ||||
| БК 38.00.000-20 | 80 | 70 | 3800 | 8100 | 4656 | 16 | 11673 | ||
| БК 38.00.000-21 | 100 | 90 | 10300 | 16 | 13409 | ||||
где D - диаметр, L - длина, H - высота, S - толщина
