Выпуск 0
Технические характеристики и данные для подбора
Назначение
Данная серия 5.904-43 «баки прямоугольные для холодной и отепленной воды и рассола» состоит из двух выпусков:
- Выпуск 0 – технические характеристики и данные для подбора
- Выпуск 1 – рабочие чертежи.

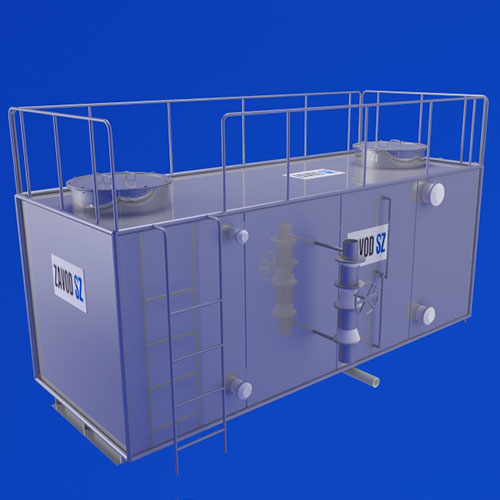

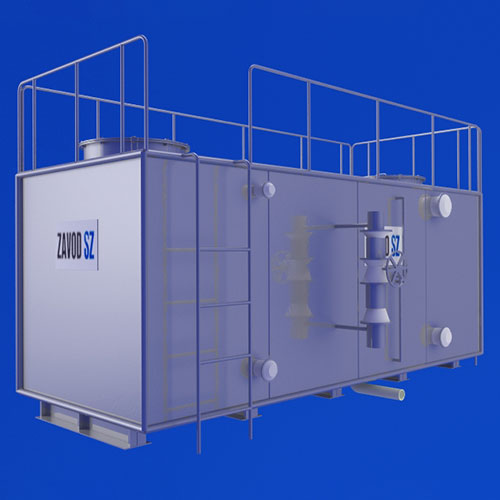

Баки прямоугольные для холодной и отепленной воды предназначены для применения в системах кондиционирования воздуха.
Технические характеристики
Емкость баков предусмотрена от 1 до 60 м3. Обозначение, емкость, габариты и масса баков приводятся в таблице 2 и на рисунке 4.
Таблица 2 и рисунок 4
На каждую емкость баков предусматриваются три разных размера по длине и ширине. Баки емкостью 1-3 м3 выполняются без перегородки, а емкостью 5-60 м3, как без перегородки, так и с перегородкой. На чертежах приведен максимальный верхний уровень перегородки, который равен 150 мм без крышки и бака. При необходимости установления иного верхнего уровня перегородки в привязочном чертеже должен быть проставлен соответствующий размер.
В баках с перегородкой возможно использование каждой из частей бака самостоятельно (жидкость может находиться по одну сторону перегородки).
Баки предназначаются для работы под наливом и не могут использоваться для работы под избыточным давлением.
Рекомендации по подбору и применению
В выпуске 1 кроме чертежей баков приводятся рабочие чертежи вспомогательных узлов и деталей:
- патрубки для заполнения, перелива и слива жидкости;
- запорные устройства;
- указатели уровня жидкости;
- и проч.
Обозначение, наименование и масса вспомогательных узлов и деталей приводятся в таблице с 3 по 9 и рисунке с 5 по 13.
Таблицы 3, 4, 5
Таблица 6 и рисунки 8,9 и 10
Таблицы 7,8 и 9
Установочные чертежи для приборов систем автоматики принимаются по нормам Главмонтажавтоматики Минмонтажспецстроя СССР. Наименование приборов и установочные чертежи приводятся в таблице 1.
Таблица 1
Запорные устройства указателей уровня жидкости тип 12Б1 бк в соответствии с ГОСТ 9652-68 принимаются по каталогу ЦБКА. В указатель уровня жидкости входит стекло (трубка цилиндрическая Дн 20 мм) по ГОСТ 8446-74.
При высоте баков свыше 1600 мм рекомендуется устанавливать два указателя уровня с перекрытием 180 мм.
Ввиду многообразия вариантов, как по набору, так и по привязкам вспомогательных узлов и деталей, компановка их должна выполняться проектировщиком на специальном чертеже, образец которого приводится на Рисунке 1.
Рисунок 1
В отдельных случаях привязка вспомогательных узлов и деталей может выполняться на чертежах проекта.
На Рисунках 2 и 3 даются рекомендации по вариантам ограждений в зависимости от компоновки вспомогательных узлов и деталей и расположения их в помещении.
Рисунок 2
Рисунок 3
Необходимость устройства ограждений в зависимости от конкретных условий определяется проектировщиком.
Технические требования
После сварки бак должен быть подвергнут гидравлическому испытанию посредством налива воды на полную высоту с выдержкой в течение двух часов. Все швы бака, наполненного водой, слегка простукать. Течи не допускаются.
После гидравлического испытания бак изнутри и снаружи окрасить битумным лаком для воды марки Бт 577 ГОСТ 5631-79, а для рассола БТ 783 ГОСТ 1347-77 в отдельных случаях допускается более химостойкое покрытие, как, например, эмали и лаки ХВ-784, ХВ-785 и т.п.
При необходимости теплоизоляцию боков производят по такой схеме:
- изоляция – маты минераловатные, прошивные безобкладочные марки 100 ГОСТ 2188-76 толщиной 40 мм;
- пароизоляционный слой – полиэтиленовая пленка или рубероид с проклейкой швов;
- покровный слой – стеклопластик рулонный для теплоизоляции изделий и конструкций марки РСТ-Х ТУ6-11-145-80.
Общий слой изоляции – 60 мм.
Для крепления изоляции на поверхности бака приварить штыри из проволоки диаметром 5 мм по ГОСТ 3282-74 длиной 110 мм. Длина привариваемого участка – 30 мм.
Баки устанавливаются на деревянных брусках или железобетонных балках с деревянными подкладками между днищем бака и балками. Поперечное сечение опоры 200×200 мм. Деревянные бруски и прокладки обрабатываются антисептическим составом.
