Башня с баком емкостью 50 м3 высотой 18 м
Содержание альбома
Пояснительная записка
Общая часть
Типовой проект «Бесшатровые водонапорные башни со стальными баками с применением стволов из унифицированных сборных железобетонных элементов для Iи IIIрайонов ветровых нагрузок» создан по плану типового проектирования 1982 г. (раздел II, тема II1,7,8, 3) согласно заданию Киевского ГПИ «Промстройпроект» от 28.04.1982 г. (Письмо №СО-2/3116.01) и в соответствии с Программой работ, которая была утверждена Отделом типового проектирования и организации проектно-изыскательных работ ГОССТРОЯ СССР от 6.04.82 г.
Назначение и область применения
Водонапорные башни предназначаются для использования в системах производственного хозяйственно-питьевого и противопожарного водоснабжения промышленных предприятий, сельскохозяйственных комплексов и населенных мест.
Расчетная зимняя температура наружного воздуха в районах строительства принимается:
для Т1=-20 градусов С при температуре воды в источнике не ниже +0,5 градусов С и Т2 = -30 градусов С при температуре воды источника не ниже +4 градусов С.
Кратность обмена воды в баке должна быть не реже одного раза в сутки.

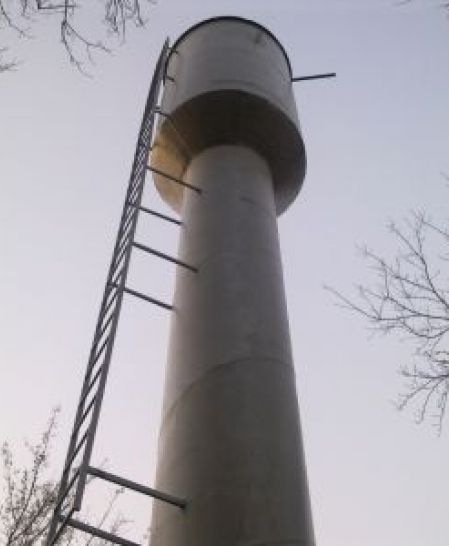

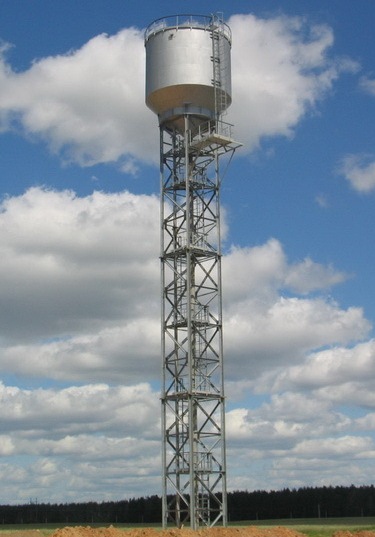

.jpg "Башня водонапорная стальная фото")
Чертеж водонапорной башни с баком объемом 50 м.куб.
Технологическая связь
В баках водонапорных башен хозпитьевого и производственного водоснабжения хранится регулирующий запас воды: в случае объединения с противопожарной системой водоснабжения, должен быть дополнительно предусмотрен неприкосновенный противопожарный запас воды, объем которого определяется в процессе привязки проекта с учетом требований, изложенных в СНиП2.04-84.
Технологическая схема работы башни используется в соответствии с ее назначением в процессе привязки проекта.
Водонапорная башня оборудуется подающе-отводящими и переливными стояками: подающе-отводящий стояк также используется для опорожнения башни.
На трубопроводе опорожнения в камере устанавливается ручная задвижка. На подающе-отводящем трубопроводе, в камере, устанавливается задвижка, тип исполнения которой принимается в зависимости от варианта схемы водопроводной сети и назначения башни:
- 1-й вариант: количество насосных станций – одна или больше, количество водонапорных башен – больше одной. В башне хранится пожарный запас воды. Задвижка принимается электрифицированной. Схема управления ею обеспечивает защиту от переливов и хранение пожарного запаса воды.
- 2-й вариант – аналогичен первому, но без хранения пожарного запаса воды. Задвижка принимается электрифицированной. Схема управлению ею гарантирует защиту от переливов.
- 3-й вариант: Количество насосных станций – одна, количество водонапорных башен – одна. В башне хранится пожарный запас воды. Принимается электрифицированная задвижка. Схема управления обеспечивает хранение пожарного запаса воды. Отключение насосов позволяет защитить систему от перелива.
- 4-й вариант – аналогичен третьему, но без хранения пожарного запаса воды. Задвижка используется ручная, защита от переливов выполняется с помощью отключения насосов.
При работе башни в системе пожаротушения высокого давления задвижка принимается электрифицированной. Схема управления ею обеспечивает отключение башни при пуске пожарных насосов, согласно требованию СНиП 2.04.02-84.
Электрифицированная задвижка предусмотрена с электроприводом на выносной колонке управления. Колонка монтируется на перекрытии подземной камеры над задвижкой, электропривод защищается съемным кожухом.
Подающе-отводящий стояк принимается диаметром 300 и 400 мм в зависимости от температуры воды источника водоснабжения:
- при минимальной температуре воды источника + 0,5 градусов С диаметр стояка – 400 мм;
- при температуре воды источника +2 градуса С и выше диаметр стояка – 300 мм.
Теплоустойчивость стояка от промерзания обеспечивается частичным ледообразованием на внутренней поверхности трубы и внешней теплоизоляцией из минераловатных матов. Толщина матов принимается в соответствии с таблицей.
Таблица 1
Для отбора проб воды предусмотрен пробно-спускной кран на подающе-отводящем стояке, который устанавливается в подземной камере.
Для восприятия температурных линейных изменений на подающее-отводящем и переливном стояках устанавливаются сальниковые компенсаторы. Переливной трубопровод и выпуск опорожнения выполняется с соблюдением требований СниП 2.04.02-84.
Воронка на переливном трубопроводе устанавливается на 50 мм выше максимального уровня воды в башне во избежание перелива, который вызван погрешностями измерения уровня воды.
Наружная и внутренняя поверхность бака должны покрываться противокоррозионными составами, которые приводятся в альбоме IV, лист «Общие данные», с обязательным соблюдением при производстве работ техники безопасности и противопожарных мероприятий.
Внутренняя поверхность бака, который предназначается для хозяйственно-питьевого водоснабжения, покрывается противокоррозионными составами, которые разрешены Минздравом СССР (полиизобутиленовый лак или хлорсульфированный полиэтилен).
Согласно условиям СНиП 2.04.02-84 п. 9.14 при привязке проекта на подводяще-отводящем трубопроводе предусматривается устройство для обора воды автоцистернами и пожарными машинами.
Технико-экономические показатели
Составление технико-экономических показателей с аналогичной башней с кирпичным стволом приводится в Таблице 2.
Таблица 2
Электротехническая часть
Электротехнические нагрузки, электроснабжение, электрооборудование
Потребителями электроэнергии башен являются периодически работающая задвижка с электроприводом, электрический обогрев шкафа дифманометра, дифманометр.
Нагрузки приводятся в таблице 3.
Таблица 3
- Исполнение 1 – задвижка на подводяще-отводящем трубопроводе с электроприводом.
- Исполнение 2 – задвижка на подводяще-отводящем трубопроводе ручная.
Категория потребителей электроэнергии III. Электроснабжение предусматривается одним кабельным вводом. Источник электроснабжения определяется в процессе привязки проекта.
Для исполнения 1 аппаратура управления задвижкой размещается в навесном шкафу управления ЯУЭ-1063 (1000×600×350).
Автоматизация
Схема управления задвижкой обеспечивает такие решения в технологических вариантах:
- 1.3 – запрет срабатывания пожарного запаса воды и дистанционную деблокировку запрета при пожаре из пункта, который определяется при привязке проекта;
- 1.2 – защиту от переливов при малых разборах воды из данной башни;
- 5 – отключение башни от сети при включении насосов пожаротушения высокого давления. Требуемая программа работы задвижки достигается установкой соответствующих перемычек на рейке, зажимов для шкафа ЯУЭ-1063.
Контрольно-измерительные приборы
Водонапорное устройство по данному типовому проекту (Исполнение 1) выполнено в соответствии с авторским свидетельством СССР № 1108182, которое выдано на имя «ГПИ Укрводоканалпроект». Объект содержит резервуар, сообщенный с магистральным водопроводом, подводяще-отводящим водопроводом, датчики максимального и минимального уровня, переливной трубопровод, выведенный из резервуара, а также запорную арматуру, которая установлена на подводяще-отводящем трубопроводе и имеющую привод, цепь управления которого связана с датчиками уровня.
Задача автоматизации запорной арматуры (задвижки) на подводяще-отводящем трубопроводе с целью ликвидации переливов воды с одной стороны и сохранения противопожарного запаса воды с другой стороны, не может быть решена только при помои датчиков уровня, так как после закрытия задвижек уровень воды в баке в дальнейшем не меняется. Получение импульса на автоматическое открытие задвижки водонапорного устройства в соответствии с авторским свидетельством, осуществляется двумя датчиками перепада давления сеть-башня или башня-сеть, которые устанавливаются параллельно запорной арматуре и подключаются к ее цепи.
В данное время отечественная промышленность не выпускает датчиков перепада давления с достаточной чувствительностью, которые способны работать при статических давлениях до 50 м.вод.ст., что необходимо для проектируемой водонапорной башни, поэтому в данном проекте в качестве приборов для определения перепада давления принимаются эквивалентные им по функциям реле потока типа РПИ, которые косвенно выполняют ту же роль. Оборудование контролирует изменение перепада давления уровня в цепи сеть-башня или башня-сеть, которое последует после закрытия задвижки.
Измерение и сигнализация предельных уровней выполняется дифманометром-уровнемером, который устанавливается в обогреваемом шкафу. Уравнительный сосуд устанавливается на уровне днища бака и заполняется антифризом и трансформаторным маслом.
Для башен Исполнения-2 дифманометр-уровнемер предусматривается не с контактным устройством, а с выходным сигналом 0-5 м А. Сигнал передается на станцию и используется для управления наосами. Нужное число аналого-релейных преобразователей предусматривается в проекте насосной станции. Датчики перепада давления реле-протока для башен Исполнения 2 не нужны.
Годовой экономический эффект, который обуславливается экономией воды за счет исключения переливов, ориентировочно равняется 6,9 тысяч рублей на одну башню исполнения 1, работающую в 1,2 технологических режимах. В процессе привязки типового проекта сумма экономического эффекта подлежит уточнению.
Электроосвещение
Для возможности подключения переносных светильников при спуске в резервуар башни и колодец предназначается ремонтное освещение с напряжением сети 12 В. Трансформатор монтируется в шкафу дифманометра.
Необходимость светового ограждения и его характер определяется в каждом отдельном случае по запросу заказчика башен (органы гражданской авиации или МО СССР). В случае необходимости проект такого светового ограждения разрабатывается входе привязки.
Меры безопасности.
Все металлические нетоковедущие части электрического оборудования зануляются путем присоединения к нулевой жиле ввода 380/220 В.
В соответствии с СН 305-77 п.2.12 нулевой провод ввода повторно заземляется путем присоединения к заземляющему устройству молниезащиты.
Молниезащита башни предусматривается по IIIкатегории согласно СН 305-74. Специальный молниеприемник или спуск не требуется.
Металлический ствол башни присоединяется к заземляющему оборудованию с импульсным сопротивлением не более 500 м.
