Использование накопленной базы знаний позволяет увеличить срок эксплуатации резервуаров, свести к минимуму риск ошибок при проектировании и изготовлении емкостей с объемом более 100 м3.
Проектирование и изготовление цилиндрических резервуаров из стали широко распространенная задача, но, поскольку она не регламентируется государственными стандартами, каждое предприятие использует собственный (не всегда успешный) опыт и наработки.
Данный стандарт не распространяется на следующие резервуары:
- для хранение сжиженных газов;
- баки-аккумуляторы для горячей воды;
- резервуары для хранения агрессивных химических продуктов.
Основные моменты проектирования цилиндрических стальных резервуаров
Принято делить емкости по трем уровням ответственности:
- особо опасные;
-
повышенной опасности;
- и опасные.
Уровень опасности определяется объемом, чем он меньше, тем ниже уровень ответственности. Наиболее низкий уровень проблем установлен для емкостей от 100 до 5000 м3, повышенная опасность у конструкций объемом до 10 тыс. м3 (исключая нефтепродукты), особо опасные – крупнее 10 тыс. м3, или предназначенные для хранения любых видов жидкого топлива, расположенные рядом с водоемами или поселениями.
Резервуар состоит из основных конструкций:
- стенок;
- днища и крыши;
- различных люков;
- патрубков;
- накладок.
Вспомогательные сооружения используются для обслуживания и безопасности персонала, это:
- лестницы;
- ограждающие конструкции;
- инженерные коммуникации.
Для сохранения себестоимости на разумном уровне, используются углеродистые или низколегированные стали, в зависимости от назначения элемента применяются как спокойные, таки полуспокойные стали. Все сварные соединения должны соответствовать по механическим свойствам основным материалам резервуара. Для разъемных соединений используется Ст3сп5 (в регионах с умеренным климатом), для северных областей 09Г2С категорий 12 или 13.
Важно правильно оценить коррозионную активности содержимого резервуара, для того, чтобы обеспечить адекватную защиту. Также следует учитывать атмосферное воздействие, в том числе содержание газов, ускоряющих процессы коррозии.
Завод металлоконструкций "Северозапад" изготовит под заказ все типы вертикальных резервуаров, в том числе:
- РВС - резервуар вертикальный со стационарной крышей;
- РВСП - резервуар вертикальный со стационарной крышей и
- понтоном;
- РВСПК - резервуар вертикальный с плавающей крышей.
При изготовлении стальных резервуаров наше предприятие руководствуется нормативными документами:
- Сводом правил СП 365.1325800.2017 "Резервуары вертикальные цилиндрические стальные для хранения нефтепродуктов. Правила производства и приемки работ при монтаже";
- ПБ 03-605-03 "Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов"
Основные размеры резервуаров
|
Тип резервуара |
||||
| Условный объем, м3 | РВС, РВСП РВСПК | РВСПК | ||
|
внутренний диаметр, Д, м |
высота стенки*, Н, м |
внутренний диаметр, Д, м |
высота стенки*, Н, м |
|
| 1 | 2 | 3 | 4 | 5 |
| 100 | 4,73 | 6 | ||
| 200 | 6,63 | |||
| 300 | 7,58 | 7,5 | ||
| 400 | 8,53 | |||
| 700 | 10,43 | 9 | ||
| 1000 | 12 | 12,33 | 9 | |
| 2000 | 15,18 | 15,18 | 12 | |
| 3000 | 18,98 | 18,98 | ||
| 5000 | 22,8 | 22,8 | ||
| 20,92 | 15 | |||

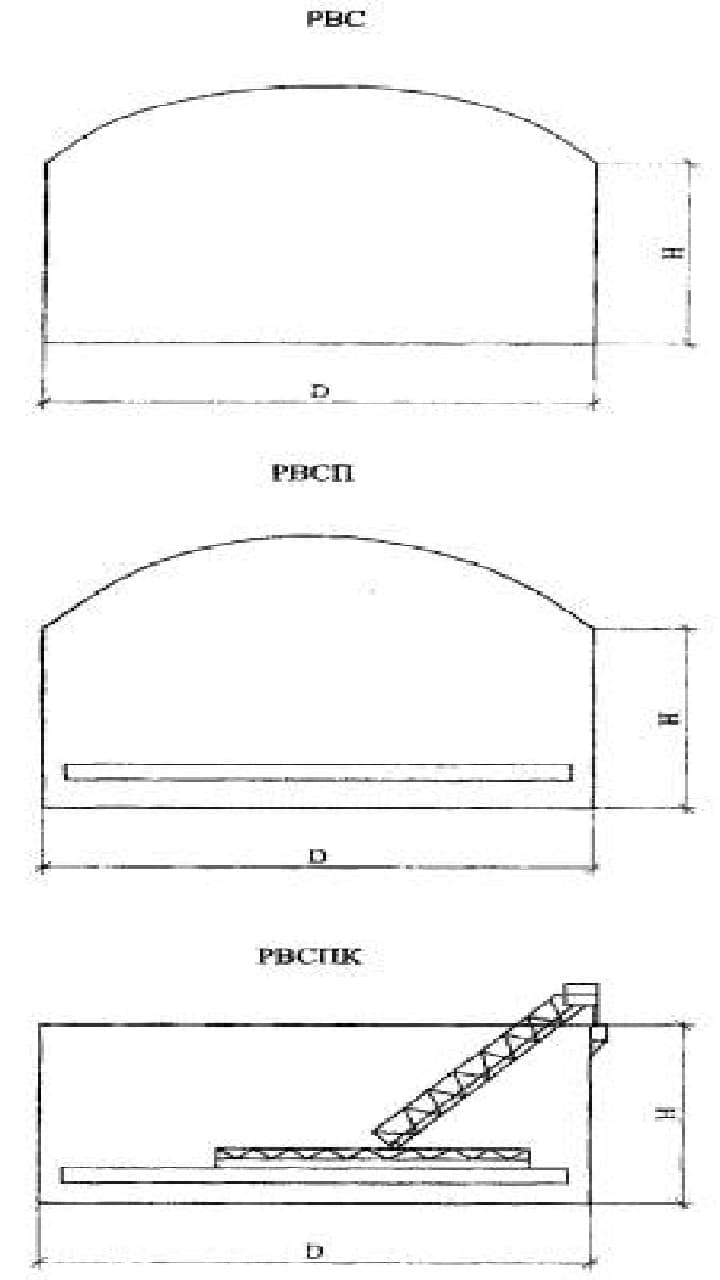

Схемы стальных резервуаров

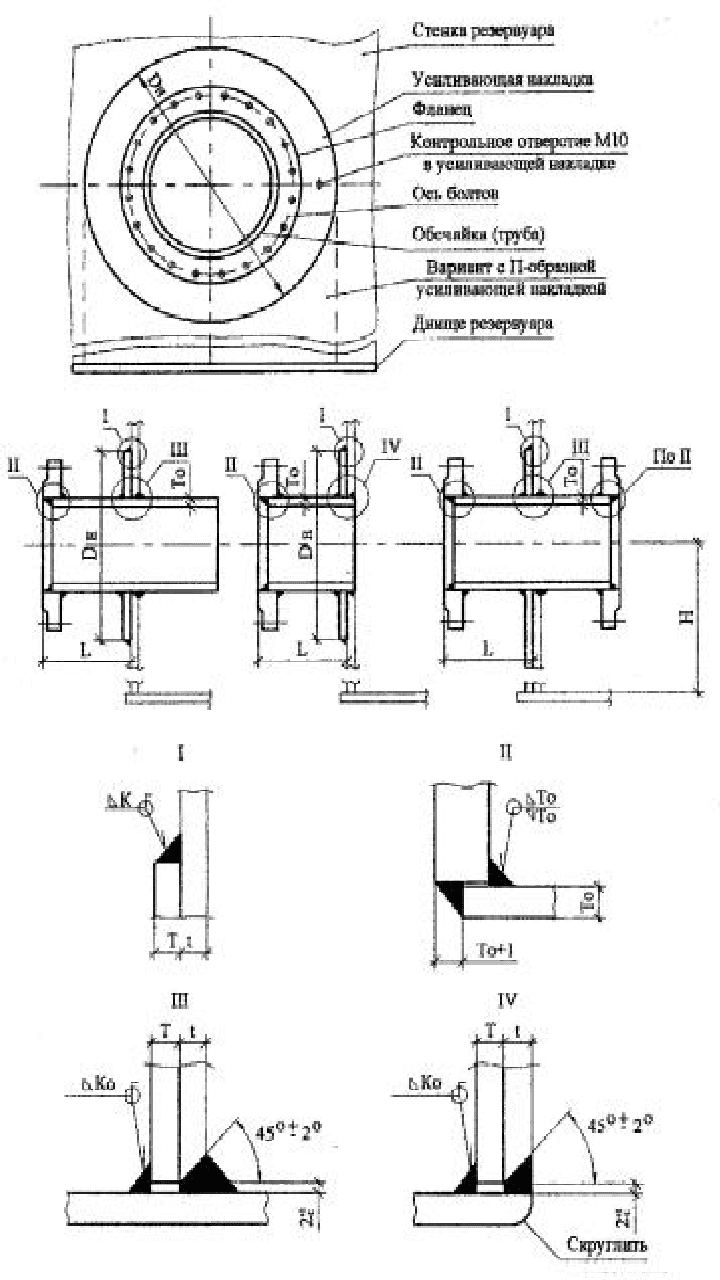

Конструкция патрубков
Основные параметры люков-лазов
| Наименование | Обозначение | Размер люка | |
| Dy 600 | Dy 600 | ||
| Наружный диаметр крышки и фланца, мм | D | 755 | 975 |
| Диаметр расположения болтов, мм | DБ | 705 | 920 |
| Количество болтов, шт. | п | 20 | 24 |
| Номинальный диаметр резьбы болтов, мм | Мб | 24 | 27 |
| Диаметр отверстий под болты, мм | do | 26 | 30 |
| Минимальная толщина крышки, мм | ТК | 16 | 21 |
| Диаметр утолщенной части крышки, мм | Dут | 670 | 880 |
| Диаметр выступа крышки, мм | DH | 590 | 780 |

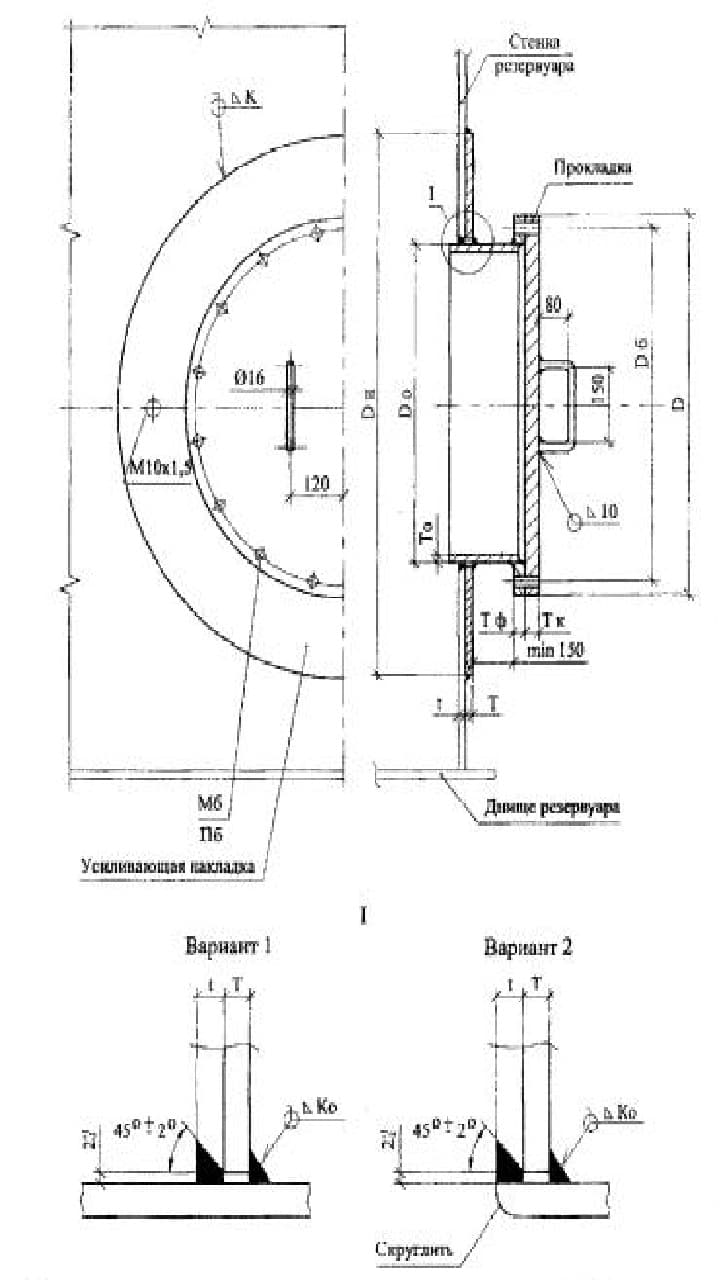

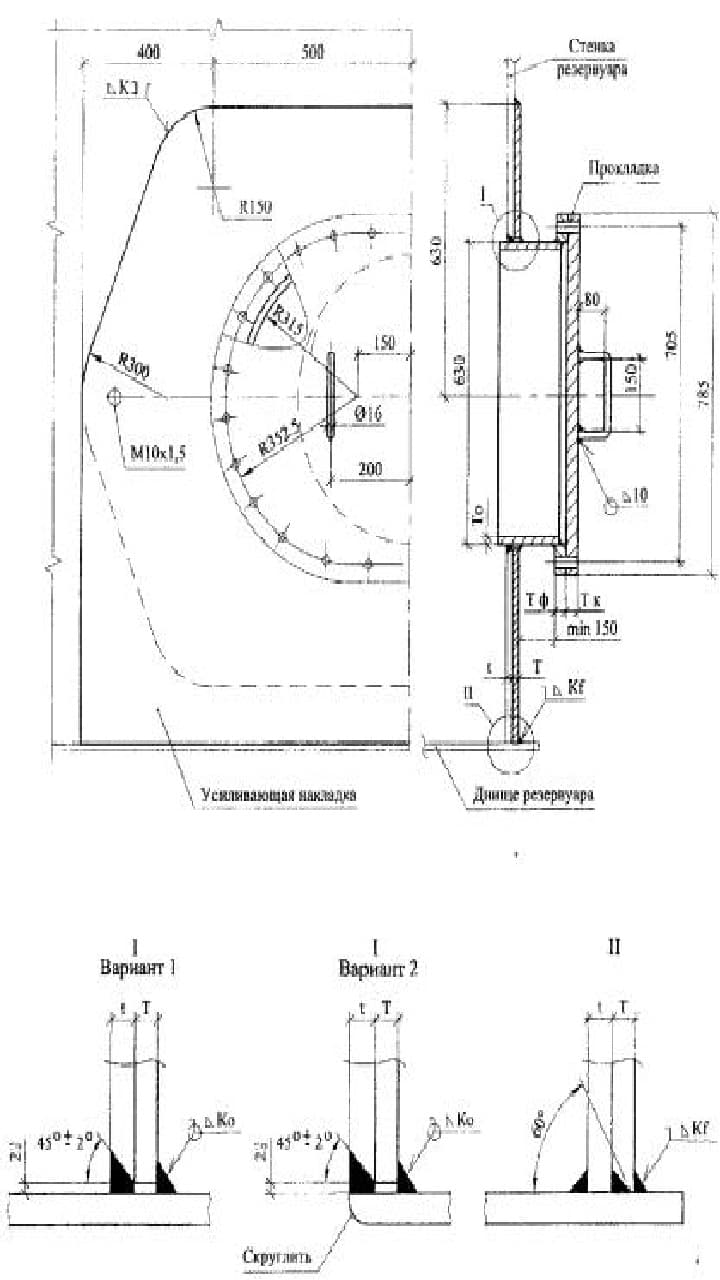

Конструкция люков-лазов

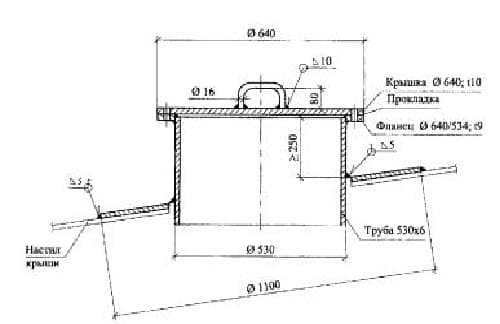

Схема установки люков

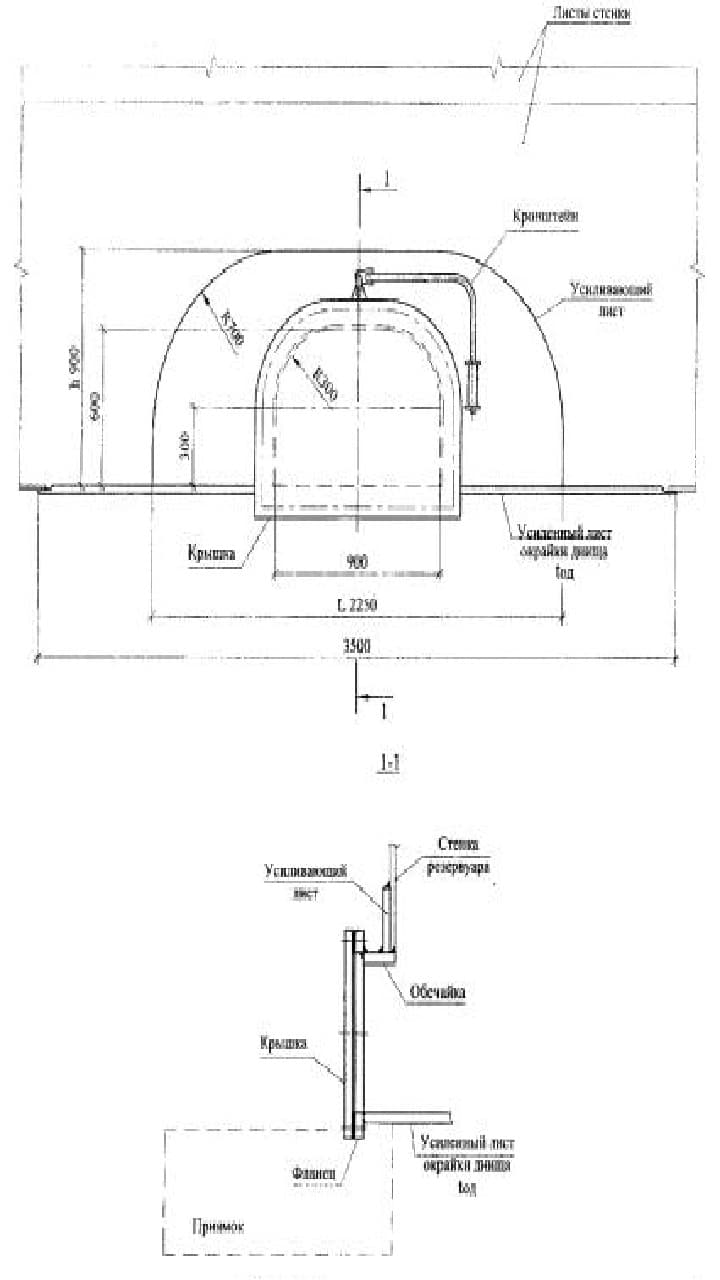

Конструкция придонного люка для очистки резервуара

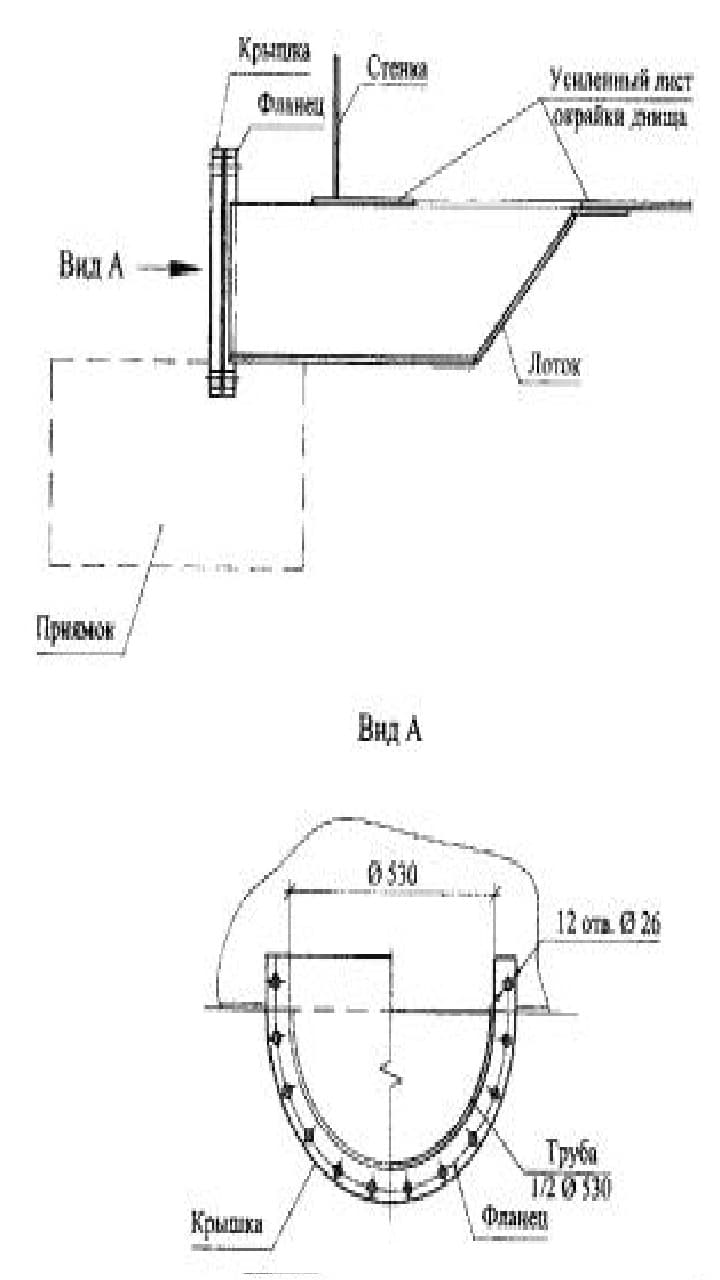

Конструкция лоткового зумпфа зачистки
Анкерное крепление стенки резервуаров
