Отличительными чертами силовых трубчатых опор ОС и ОСф являются их простота, надежность и умеренная стоимость. Применяются в создании уличных осветительных систем.
Силовые трубчатые опоры ОС и ОСф: множество моделей – одинаковая надежность
Наибольшее распространение опоры ОС и ОСф получили при создании систем освещения разной мощности в городах, коттеджных поселках, а также на территории предприятий. Чаще всего их можно увидеть вдоль дорог с разной интенсивностью движения. Уровень интенсивности света зависит от типа кронштейна, монтируемого в верхнюю часть опоры.
Обычно эти изделия изготавливают из электросварных прямошовных труб, однако на заводе металлоконструкций «Северозапад», наравне с ними производят и горячекатаные бесшовные опорные конструкции.
В отличие от несиловых опор, электропитание на осветительные приборы может подаваться как методом подземной прокладки магистрали, так и воздушной. В первом случае для кабеля предусматриваются отверстия по обеим сторонам подземного фундамента, во втором – он закрепляется к приваренному на опоре болту заземления (в 70 см от ее верхнего конца).
Технические характеристики опор трубчатых силовых ОСф
| Обозначение опоры | P | H | D | d | Масса | Установочное | Фланец опоры | Рекомендуемый | |||||
| место | ØA | Sфл | Мц | n | dотв | Обозначение фланца | фундаментный | ||||||
| кг | м | мм | мм | кг | кронштейна | мм | мм | мм | шт | мм | блок | ||
| 300 | ФБ-0,219-2,0 | ||||||||||||
| ОСф-300-8,5 | 8,5 | 219 | 159 | 315 | О2 | 425 | 16 | 350 | 8 | 28 | фл.425x16-Мц350-8х28 | ФБ-0,219-2,5 | |
| ФБ-0,219-3,0 | |||||||||||||
| ФБ-0,219-2,0 | |||||||||||||
| ОСф-300-9,0 | 9 | 219 | 159 | 335 | О2 | 425 | 16 | 350 | 8 | 28 | фл.425x16-Мц350-8х28 | ФБ-0,219-2,5 | |
| ФБ-0,219-3,0 | |||||||||||||
| 400 | ФБ-0,219-2,0 | ||||||||||||
| ОСф-400-8,5 | 8,5 | 219 | 168 | 345 | О2 | 425 | 16 | 350 | 8 | 28 | фл.425x16-Мц350-8х28 | ФБ-0,219-2,5 | |
| ФБ-0,219-3,0 | |||||||||||||
| ФБ-0,219-2,0 | |||||||||||||
| ОСф-400-9,0 | 9 | 219 | 168 | 365 | О2 | 425 | 16 | 350 | 8 | 28 | фл.425x16-Мц350-8х28 | ФБ-0,219-2,5 | |
| ФБ-0,219-3,0 | |||||||||||||
| 700 | ФБ-0,273-2,0 | ||||||||||||
| ОСф-700-8,5 | 8,5 | 273 | 219 | 450 | О3 | 450 | 16 | 370 | 12 | 28 | фл.450x16-Мц370-12х28 | ФБ-0,273-2,5 | |
| ФБ-0,273-3,0 | |||||||||||||
| ФБ-0,273-2,0 | |||||||||||||
| ОСф-700-9,0 | 9 | 273 | 219 | 475 | О3 | 450 | 16 | 370 | 12 | 28 | фл.450x16-Мц370-12х28 | ФБ-0,273-2,5 | |
| ФБ-0,273-3,0 | |||||||||||||
| 1000 | ФБ-0,325-2,0 | ||||||||||||
| ОСф-1000-8,5 | 8,5 | 325 | 273 | 571 | О4 | 550 | 20 | 450 | 10 | 34 | фл.550x20-Мц450-10х34 | ФБ-0,325-2,5 | |
| ФБ-0,325-3,0 | |||||||||||||
| ФБ-0,325-2,0 | |||||||||||||
| ОСф-1000-9,0 | 9 | 325 | 273 | 597 | О4 | 550 | 20 | 450 | 10 | 34 | фл.550x20-Мц450-10х34 | ФБ-0,325-2,5 | |
| ФБ-0,325-3,0 | |||||||||||||
| 1300 | ФБ-0,377-2,0 | ||||||||||||
| ОСф-1300-8,5 | 8,5 | 377 | 273 | 627 | О4 | 570 | 25 | 480 | 10 | 40 | фл.570x25-Мц480-10х40 | ФБ-0,377-2,5 | |
| ФБ-0,377-3,0 | |||||||||||||
| ФБ-0,377-2,0 | |||||||||||||
| ОСф-1300-9,0 | 9 | 377 | 273 | 653 | О4 | 570 | 25 | 480 | 10 | 40 | фл.570x25-Мц480-10х40 | ФБ-0,377-2,5 | |
| ФБ-0,377-3,0 | |||||||||||||
Таблица рекомендуемых закладных изделий для установки Осф |
|||
| Обозначение опоры | Рекомендуемый фундаментный блок | Рекомендуемая консоль | Рекомендуемый выносной фундамент |
| ОСф-300-8,5 | ФБ-0,219-2,5 | К-0,219 -L | ФВ-0,219-H-L |
| ОСф-300-9,0 | ФБ-0,219-2,5 | К-0,219 -L | ФВ-0,219-H-L |
| ОСф-400-8,5 | ФБ-0,219-2,5 | К-0,219 -L | ФВ-0,219-H-L |
| ОСф-400-9,0 | ФБ-0,219-2,5 | К-0,219 -L | ФВ-0,219-H-L |
| ОСф-700-8,5 | ФБ-0,273-2,5 | К-0,273 -L | ФВ-0,273-H-L |
| ОСф-700-9,0 | ФБ-0,273-2,5 | К-0,273 -L | ФВ-0,273-H-L |
| ОСф-1000-8,5 | ФБ-0,325-2,5 | К-0,325 -L | ФВ-0,325-H-L |
| ОСф-1000-9,0 | ФБ-0,325-2,5 | К-0,325 -L | ФВ-0,325-H-L |
| ОСф-1300-8,5 | ФБ-0,377-2,5 | К-0,377 -L | ФВ-0,377-H-L |
| ОСф-1300-9,0 | ФБ-0,377-2,5 | К-0,377 -L | ФВ-0,377-H-L |
| Обозначение опоры | Р | Н | Н1 | D | d | Масса | Установочное место кронштейна |
| кг | м | м | мм | мм | кг | ||
| ОСп-300-8,5-2,0 | 300 | 8,5 | 2 | 219 | 159 | 375 | О2 |
| ОСп-300-9,0-2,0 | 9 | 2 | 385 | О2 | |||
| ОСп-400-8,5-2,0 | 400 | 8,5 | 2 | 219 | 168 | 401 | О2 |
| ОСп-400-9,0-2,0 | 9 | 2 | 415 | О2 | |||
| ОСп-700-8,5-2,0 | 700 | 8,5 | 2 | 273 | 219 | 530 | О3 |
| ОСп-700-9,0-2,0 | 9 | 2 | 550 | О3 | |||
| ОСп-1000-8,5-2,0 | 1000 | 8,5 | 2 | 325 | 273 | 661 | О4 |
| ОСп-1000-9,0-2,0 | 9 | 2 | 687 | О4 | |||
| ОСп-1300-8,5-2,0 | 1300 | 8,5 | 2 | 377 | 273 | 721 | О4 |
| ОСп-1300-9,0-2,0 | 9 | 2 | 747 | О4 |
Способы установки силовых опор
Существует два основополагающих типа силовых трубчатых опор, различных по методу фиксации:

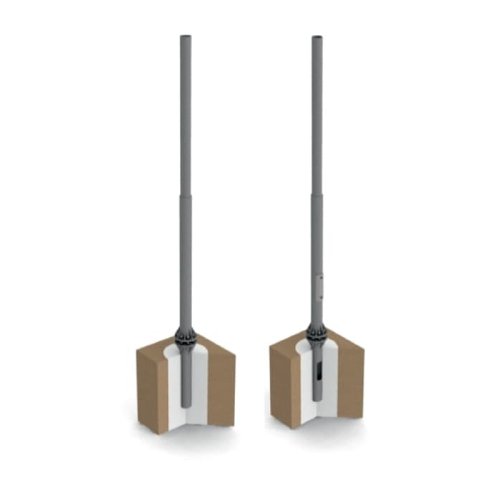

- Прямостоечные опоры (ОС). Устанавливаются непосредственно в котлован глубиной до 2,5 метров (в зависимости от надземной высоты опоры и воздействующей на нее нагрузки) и бетонируется.
- Фланцевого типа (ОСф). Перед бетонированием в котлован устанавливают фундаментный блок, к которому впоследствии крепят опору болтовым фланцевым соединением.
В тех случаях, когда установка затруднена особенностями грунта, используют специальные фланцевые консоли, гарантирующие устойчивость.
Прайс-лист на опоры силовые ОСф
| Опора ОСф | |||||||
| Обозначения | размеры, мм | Кол-во крепежных болтов | Нагрузка в верхней точке, кг | цена | |||
| H | h | Øверх. | Øниж. | ||||
| Опора ОСф-0,3-9,0 | 9000 | 2000 | 159 | 219 | 8 х М22 | 300 | по запросу |
| Опора ОСф-0,4-9,0 | 9000 | 2000 | 168 | 219 | 8 x M22 | 400 | по запросу |
| Опора ОСф-0,7-9,0 | 9000 | 2000 | 219 | 273 | 12 x M22 | 700 | по запросу |
| Опора ОСф-0,9-9,0 | 9000 | 2000 | 273 | 325 | 12 x M22 | 900 | по запросу |
Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:
- Широкий ассортимент продукции;
- Производство только из сырья высокого качества;
- Доставка в заранее установленные сроки;
- Сохранность целостности изделий при перевозке;
- Профессионально налаженная логистика;
- Доставка как на склад, так и на объект покупателя;
- Доставляем изделия любых габаритов и формы.
Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
