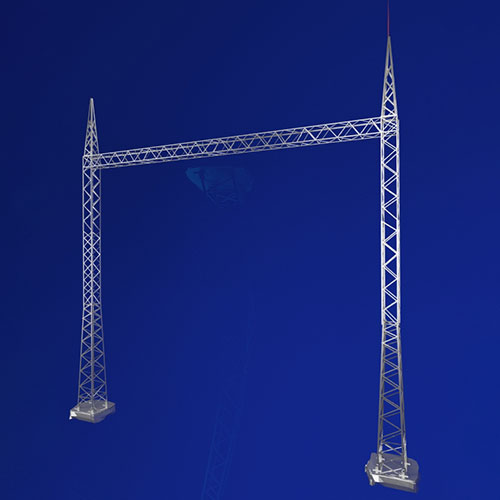

Чертеж ячекового портала 3 ПС-220Я1...3
Стальные ячейковые порталы ОРУ 220 кВ ПС-220Я3, ПС-220Я2, ПС-220Я1 изготавливаются по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций. Развитую базу имеют нижние секции стоек стальных порталов и монтируются на 4 подножника. По проекту производство порталов ПС-220Я3, ПС-220Я2, ПС-220Я1 изготавливается из стали Вст3пс6. Лакокрасочное и цинковое покрытия выполняют антикоррозийную защиту.
Таблица — Портал ячейковый ПС-220 Я1, ПС-220 Я2, ПС-220 Я3
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-220 Я1 | Стойка ТС-28 | 2 | 436 | 872 |
| ПС-220 Я1 | Стойка ТС-27 | 2 | 1468 | 2936 |
| ПС-220 Я1 | Траверса ТС-26 | 1 | 999 | 999 |
| ПС-220 Я1 | Итого: | 4807 | ||
| ПС-220 Я2 | Стойка ТС-28 | 2 | 436 | 872 |
| ПС-220 Я2 | Стойка ТС-27 | 2 | 1468 | 2936 |
| ПС-220 Я2 | Траверса ТС-26 | 1 | 999 | 999 |
| ПС-220 Я2 | Доборный элемент ТС-30 | 1 | 51 | 51 |
| ПС-220 Я2 | Тросостойка ТС-29 | 1 | 166 | 166 |
| ПС-220 Я2 | Молниеотвод ТС-22 | 1 | 102 | 102 |
| ПС-220 Я2 | Итого: | 5126 | ||
| ПС-220 Я3 | Стойка ТС-28 | 2 | 436 | 872 |
| ПС-220 Я3 | Стойка ТС-27 | 2 | 1468 | 2936 |
| ПС-220 Я3 | Траверса ТС-26 | 1 | 999 | 999 |
| ПС-220 Я3 | Доборный элемент ТС-30 | 2 | 51 | 102 |
| ПС-220 Я3 | Тросостойка ТС-29 | 2 | 166 | 332 |
| ПС-220 Я3 | Молниеотвод ТС-22 | 1 | 102 | 102 |
