Чертеж ячейкового портала 4ПС-220Я4

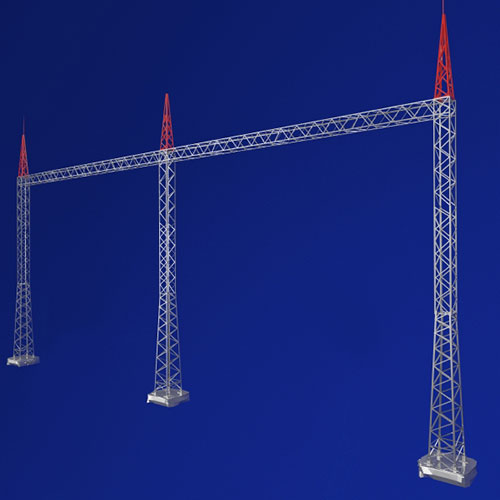

Стальной ячейковый портал ОРУ 220 кВ ПС-220Я4 изготавливается по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций. Развитую базу имеют нижние секции стоек стального портала ПС 220 Я4 и монтируются на 4 подножника. По проекту производство портала ПС-220Я4 изготавливается из стали Вст3пс6. Лакокрасочное и цинковое покрытия выполняют антикоррозийную защиту.
Таблица — Портал ячейковый ПС-220 Я4
Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
ПС-220 Я4 | Стойка ТС-28 | 3 | 436 | 1308 |
ПС-220 Я4 | Стойка ТС-27 | 3 | 1468 | 4404 |
ПС-220 Я4 | Траверса ТС-26 | 2 | 999 | 1998 |
ПС-220 Я4 | Доборный элемент ТС-30 | 2 | 51 | 102 |
ПС-220 Я4 | Тросостойка ТС-29 | 3 | 166 | 498 |
ПС-220 Я4 | Молниеотвод ТС-22 | 2 | 102 | 204 |
ПС-220 Я4 | Итого: | 8514 |
