Чертеж шинного портала 5 ПС-330Ш1

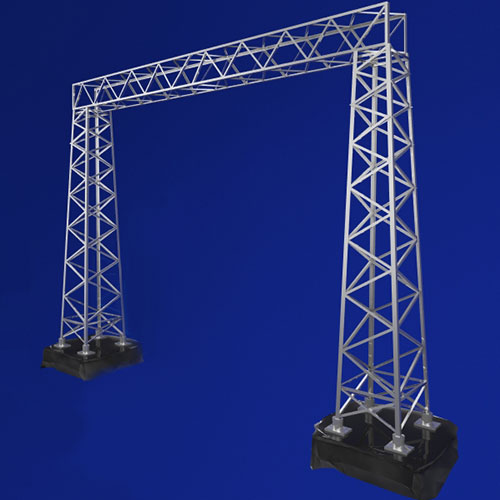

Стальной шинный портал ОРУ 330 кВ ПС-330 Ш1 изготавливается по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций. Развитую базу имеют нижние секции стоек стального портала ПС 330 Ш1 и монтируются на четыре подножника. По проекту производство портала ПС 330 Ш1 изготавливается из стали Вст3пс6. Лакокрасочное и цинковое покрытия выполняют антикоррозийную защиту.
Таблица — Портал шинный ПС-330 Ш1
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-330 Ш1 | Стойка П-91 | 2 | 1231 | 2462 |
| ПС-330 Ш1 | Траверса П-90 | 1 | 2225 | 2225 |
| ПС-330 Ш1 | Крепежный элемент П-97 | 4 | 20,8 | 83,2 |
| ПС-330 Ш1 | Болт П-34 | 4 | 2 | 8 |
| ПС-330 Ш1 | Шайба П-35 | 4 | 1 | 4 |
| ПС-330 Ш1 | Экран П-70 | 1 | 127 | 127 |
| ПС-330 Ш1 | Крепежный элемент П-100 | 1 | 5,8 | 5,8 |
| ПС-330 Ш1 | Крепежный элемент П-101 | 1 | 5,8 | 5,8 |
| ПС-330 Ш1 | Крепежный элемент П-102 | 1 | 19,1 | 19,1 |
| ПС-330 Ш1 | Крепежный элемент П-103 | 1 | 19,1 | 19,1 |
| ПС-330 Ш1 | Крепежный элемент П-104 | 1 | 18,9 | 18,9 |
| ПС-330 Ш1 | Крепежный элемент П-105 | 2 | 13,2 | 26,4 |
| ПС-330 Ш1 | Итого: | 5004,3 | ||
