Разновидности порталов серии 3.407.9

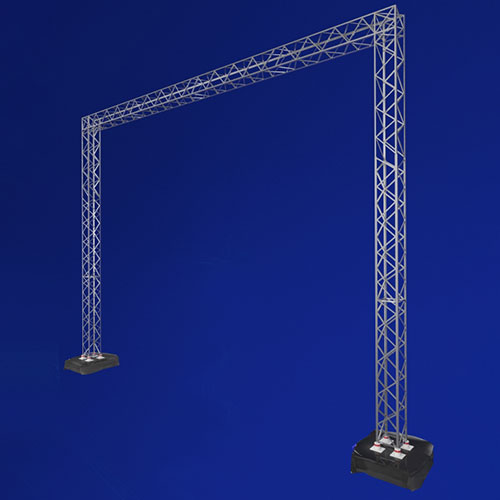

Установки служат опорами п-образного типа, несущими проводку ячейковой, шинной, трансформаторной, перемычечной ошинковки.
Соответственно выделяют четыре типа порталов по серии 3.407.9.
Особенности металлоконструкций порталов ОРУ
Количество опорных систем
Установка большинства порталов предусматривает 1 или 2 пары стоек, как правило все шинные. Но конструкции некоторых ячейковых порталов, ориентированы на большие весовые нагрузки, могут иметь дополнительную пару подножников.
Шинный портал Ячейковый портал Перемычечный портал Трансформаторный портал
Таблица 1 — Портал шинный ПС-220 Ш1
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-220 Ш1 | Стойка ТС-15 | 2 | 380 | 760 |
| ПС-220 Ш1 | Стойка ТС-16 | 2 | 286 | 572 |
| ПС-220 Ш1 | Траверса ТС-25 | 1 | 861 | 861 |
| ПС-220 Ш1 | Итого: | 2193 | ||
Таблица 2 — Портал шинный ПС-220 Ш2
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-220 Ш2 | Стойка ТС-14 | 2 | 301 | 602 |
| ПС-220 Ш2 | Стойка ТС-33 | 2 | 610 | 1220 |
| ПС-220 Ш2 | Траверса ТС-25 | 1 | 861 | 861 |
| ПС-220 Ш2 | Итого: | 2683 | ||
Таблица 3 — Портал шинный ПС-330 Ш1
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-330 Ш1 | Стойка П-91 | 2 | 1231 | 2462 |
| ПС-330 Ш1 | Траверса П-90 | 1 | 2225 | 2225 |
| ПС-330 Ш1 | Крепежный элемент П-97 | 4 | 20,8 | 83,2 |
| ПС-330 Ш1 | Болт П-34 | 4 | 2 | 8 |
| ПС-330 Ш1 | Шайба П-35 | 4 | 1 | 4 |
| ПС-330 Ш1 | Экран П-70 | 1 | 127 | 127 |
| ПС-330 Ш1 | Крепежный элемент П-100 | 1 | 5,8 | 5,8 |
| ПС-330 Ш1 | Крепежный элемент П-101 | 1 | 5,8 | 5,8 |
| ПС-330 Ш1 | Крепежный элемент П-102 | 1 | 19,1 | 19,1 |
| ПС-330 Ш1 | Крепежный элемент П-103 | 1 | 19,1 | 19,1 |
| ПС-330 Ш1 | Крепежный элемент П-104 | 1 | 18,9 | 18,9 |
| ПС-330 Ш1 | Крепежный элемент П-105 | 2 | 13,2 | 26,4 |
| ПС-330 Ш1 | Итого: | 5004,3 | ||
Таблица 4 — Портал ячейковый ПС-220 Я1, ПС-220 Я2, ПС-220 Я3
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-220 Я1 | Стойка ТС-28 | 2 | 436 | 872 |
| ПС-220 Я1 | Стойка ТС-27 | 2 | 1468 | 2936 |
| ПС-220 Я1 | Траверса ТС-26 | 1 | 999 | 999 |
| ПС-220 Я1 | Итого: | 4807 | ||
| ПС-220 Я2 | Стойка ТС-28 | 2 | 436 | 872 |
| ПС-220 Я2 | Стойка ТС-27 | 2 | 1468 | 2936 |
| ПС-220 Я2 | Траверса ТС-26 | 1 | 999 | 999 |
| ПС-220 Я2 | Доборный элемент ТС-30 | 1 | 51 | 51 |
| ПС-220 Я2 | Тросостойка ТС-29 | 1 | 166 | 166 |
| ПС-220 Я2 | Молниеотвод ТС-22 | 1 | 102 | 102 |
| ПС-220 Я2 | Итого: | 5126 | ||
| ПС-220 Я3 | Стойка ТС-28 | 2 | 436 | 872 |
| ПС-220 Я3 | Стойка ТС-27 | 2 | 1468 | 2936 |
| ПС-220 Я3 | Траверса ТС-26 | 1 | 999 | 999 |
| ПС-220 Я3 | Доборный элемент ТС-30 | 2 | 51 | 102 |
| ПС-220 Я3 | Тросостойка ТС-29 | 2 | 166 | 332 |
| ПС-220 Я3 | Молниеотвод ТС-22 | 1 | 102 | 102 |
| ПС-220 Я3 | Итого: | 5343 | ||
Таблица 5 — Портал ячейковый ПС-330 Я1
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-330 Я1 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 Я1 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 Я1 | Траверса П-90 | 1 | 2225 | 2225 |
| ПС-330 Я1 | Доборный элемент П-95 | 1 | 113,2 | 113,2 |
| ПС-330 Я1 | Крепежный элемент П-97 | 4 | 20,8 | 83,2 |
| ПС-330 Я1 | Тросостойка П-94 | 1 | 344 | 344 |
| ПС-330 Я1 | Молниеотвод П-13 | 1 | 102 | 102 |
| ПС-330 Я1 | Болт П-34 | 4 | 2 | 8 |
| ПС-330 Я1 | Шайба П-35 | 4 | 1 | 4 |
| ПС-330 Я1 | Крепежный элемент П-96 | 4 | 32,1 | 128,4 |
| ПС-330 Я1 | Крепежный элемент П-77 | 4 | 6 | 24 |
| ПС-330 Я1 | Крепежный элемент П-99 | 1 | 10,7 | 10,7 |
| ПС-330 Я1 | Крепежный элемент П-106 | 2 | 6,8 | 13,6 |
| ПС-330 Я1 | Крепежный элемент П-107 | 2 | 7,4 | 14,8 |
| ПС-330 Я1 | Крепежный элемент П-108 | 2 | 7,9 | 15,8 |
| ПС-330 Я1 | Крепежный элемент П-124 | 2 | 3,7 | 7,4 |
| ПС-330 Я1 | Крепежный элемент П-125 | 8 | 2,6 | 20,8 |
| ПС-330 Я1 | Итого: | 7290,9 | ||
Таблица 6 — Портал трансформаторный ПС-330 Т1
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-330 Т1 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 Т1 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 Т1 | Траверса П-90 | 1 | 2225 | 2225 |
| ПС-330 Т1 | Доборный элемент П-95 | 1 | 113,2 | 113,2 |
| ПС-330 Т1 | Тросостойка П-94 | 1 | 344 | 344 |
| ПС-330 Т1 | Молниеотвод П-13 | 1 | 102 | 102 |
| ПС-330 Т1 | Крепежный элемент П-97 | 4 | 20,8 | 83,2 |
| ПС-330 Т1 | Болт П-34 | 4 | 2 | 8 |
| ПС-330 Т1 | Шайба П-35 | 4 | 1 | 4 |
| ПС-330 Т1 | Крепежный элемент П-96 | 4 | 32,1 | 128,4 |
| ПС-330 Т1 | Крепежный элемент П-99 | 1 | 10,7 | 10,7 |
| ПС-330 Т1 | Крепежный элемент П-108 | 2 | 7,9 | 15,8 |
| ПС-330 Т1 | Крепежный элемент П-109 | 2 | 6 | 12 |
| ПС-330 Т1 | Крепежный элемент П-114 | 2 | 8,6 | 17,2 |
| ПС-330 Т1 | Крепежный элемент П-115 | 2 | 8,6 | 17,2 |
| ПС-330 Т1 | Крепежный элемент П-116 | 4 | 6,5 | 26 |
| ПС-330 Т1 | Крепежный элемент П-125 | 8 | 2,6 | 20,8 |
| ПС-330 Т1 | Крепежный элемент П-124 | 2 | 3,7 | 7,4 |
| ПС-330 Т1 | Итого: | 7307,3 | ||
Таблица 7 — Портал перемычечный ПС-330 П1, ПС-330 П2
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-330 П1 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 П1 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 П1 | Траверса П-90 | 1 | 2225 | 2225 |
| ПС-330 П1 | Доборный элемент П-95 | 1 | 113,2 | 113,2 |
| ПС-330 П1 | Тросостойка П-94 | 1 | 344 | 344 |
| ПС-330 П1 | Молниеотвод П-13 | 1 | 102 | 102 |
| ПС-330 П1 | Крепежный элемент П-97 | 4 | 20,8 | 83,2 |
| ПС-330 П1 | Болт П-34 | 4 | 2 | 8 |
| ПС-330 П1 | Шайба П-35 | 4 | 1 | 4 |
| ПС-330 П1 | Крепежный элемент П-96 | 4 | 32,1 | 128,4 |
| ПС-330 П1 | Крепежный элемент П-99 | 1 | 10,7 | 10,7 |
| ПС-330 П1 | Крепежный элемент П-77 | 4 | 6 | 24 |
| ПС-330 П1 | Крепежный элемент П-98 | 3 | 16,2 | 48,6 |
| ПС-330 П1 | Крепежный элемент П-106 | 2 | 6,8 | 13,6 |
| ПС-330 П1 | Крепежный элемент П-107 | 2 | 7,4 | 14,8 |
| ПС-330 П1 | Крепежный элемент П-108 | 2 | 7,9 | 15,8 |
| ПС-330 П1 | Крепежный элемент П-124 | 2 | 3,7 | 7,4 |
| ПС-330 П1 | Крепежный элемент П-125 | 8 | 2,6 | 20,8 |
| ПС-330 П1 | Итого: | 7339,5 | ||
| ПС-330 П2 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 П2 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 П2 | Траверса П-90 | 1 | 2225 | 2225 |
| ПС-330 П2 | Крепежный элемент П-97 | 4 | 20,8 | 83,2 |
| ПС-330 П2 | Болт П-34 | 4 | 2 | 8 |
| ПС-330 П2 | Шайба П-35 | 4 | 1 | 4 |
| ПС-330 П2 | Крепежный элемент П-96 | 4 | 32,1 | 128,4 |
| ПС-330 П2 | Крепежный элемент П-77 | 4 | 6 | 24 |
| ПС-330 П2 | Крепежный элемент П-98 | 3 | 16,2 | 48,6 |
| ПС-330 П2 | Крепежный элемент П-106 | 2 | 6,8 | 13,6 |
| ПС-330 П2 | Крепежный элемент П-107 | 2 | 7,4 | 14,8 |
| ПС-330 П2 | Крепежный элемент П-108 | 2 | 7,9 | 15,8 |
| ПС-330 П2 | Крепежный элемент П-124 | 2 | 3,7 | 7,4 |
| ПС-330 П2 | Крепежный элемент П-125 | 8 | 2,6 | 20,8 |
| ПС-330 П2 | Итого: | 6769,6 | ||
Комплектация оборудования
Все типы порталов имеют широкобазные стойки решетчатого типа из прочного углового металлопроката (за исключением некоторых моделей ячейковых, которые исполнены в узкобазном варианте). Траверсы представлены в виде листового проката и швеллера, в шинных порталах отличаются наличием консольных участков.
Тип крепления элементов конструкций
Для ячейковых порталов используют комбинированный метод, который заключается в сваривании нижних ярусов и болтовых соединениях верхних. В шинных установках применяют исключительно сварочную обработку.
Трансформаторные порталы и перемычечные монтируются с использованием болтовых механизмов. В зависимости от характера опор, веса самих порталов и предполагаемых нагрузок на них определяется количество необходимых фундаментов, число которых может быть 1-6.
Порталы по серии 3.407.9 выполнены из высокопрочной стали, имеют качественное антикоррозийное покрытие: чаще всего оцинкование (холодное, горячее, термодиффузионное) или грунтование.
Установки предназначены для монтирования на участках открытого типа, поэтому проектом предусматривается учет факторов окружающей среды.
Среди преимуществ конструкций этого типа можно выделить следующие:
- ориентация на климатические особенности разных зон: для северных и южных широт нижняя грань допустимой температуры составляет -55°С и -40°С соответственно;
- расчет на нагрузку ледяной корки – порталы для зон с нормальными климатическими условиями не могут быть установлены в северных регионах;
- стойкость к давлению потока воздуха – сильный ветер на открытой местности не нарушит работу станции.
