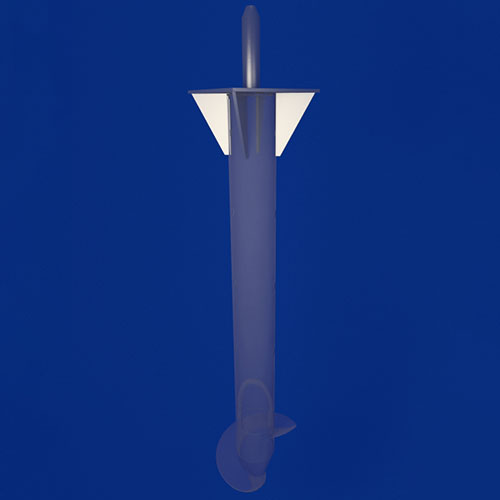

Винтовые сваи имеют неоспоримые преимущества по сравнению с более традиционными вариантами фундамента. Конструкция сваи - это стальная труба, которая имеет на конце лопасть определенной формы. Диаметр и толщина этих изделий могут быть различными.
Чертеж фундамента односвайного
Фундамент двухсвайный Фундамент трехсавйный Фундамент четырехсвайный
Чертеж фундамента четырехсвайного
.jpg "Чертеж четырехсвайного фундамента")
Фундаменты опор ВЛ на винтовых сваях и балки ростверков серия 3.407.9-158
| Односвайный | |||||
| Шифр фундамента: | БФ1 | ||||
| Балка ростверка: | – | ||||
| Наголовник сваи: | Н1-1шт | Н1А-1шт | Н2-1шт | Н4-1шт | |
| Масса (без свай), кг | 29,60 | 29 | 61,8 | 69,8 | |
| Двухсвайный | ||||||
| Шифр фундамента: | ВФ2 | |||||
| Балка ростверка: | Б2-20 1шт | Б4-20 1шт | Б2-24 1шт | Б4-24 1шт | Б4-27 1шт | |
| Наголовник сваи: | НР-2шт | |||||
| Масса (без свай), кг | 181,2 | 207 | 201,4 | 229 | 306 | |
| Трехсвайный | |||
| Шифр фундамента: | БФ3 | ||
| Балка ростверка: | Б2-20 1шт | Б2-24 1шт | |
| Б2-24 1шт | Б4-24 1шт | ||
| Наголовный сваи: | НР-2шт | ||
| Масса (без свай), кг | 366,9 | 462,5 | |
| Четырехсвайный | |||
| Шифр фундамента: | БФ4 | ||
| Балка ростверка: | Б2-20 2шт | Б2-24 2шт | |
| Б2-24 1шт | Б4-24 1шт | ||
| Наголовный сваи: | НР-2шт | ||
| Масса (без свай), кг | 494,1 |
608,5 |
|
Свайные фундаменты (Типовой проект 3.407-115)
| Наименование | Тип свай | Количество свай, шт. | Высота сваи, м. | Масса ростверка, кг. |
| Р2-25-16-2 | С25 | 2 | 6;8 | 101 |
| Р2-25-20-2 | С25 | 2 | 6;8 | 137 |
| Р2-35-16-2 | С35 | 2 | 8;10;12 | 110 |
| Р2-35-20-2 | С35 | 2 | 8;10;12 | 141 |
| Р2-35-24-2 | С35 | 2 | 8;10;12 | 200 |
| Р2-35-30-2 | С35 | 2 | 8;10;12 | 250 |
| Р2-56-24-2 | ЦС | 2 | 221 | |
| Р2-56-30-2 | ЦС | 2 | 296 | |
| Р2-56-30с-2 | ЦС | 2 | 408 | |
| Р2-25-15с-4 | С25 | 2 | 6;8 | 165 |
| Р2-35-15с-4 | С35 | 2 | 8;10;12 | 239 |
| Р2-35-20с-4 | С35 | 2 | 8;10;12 | 247 |
| Р2-35-20с-4т | С35 | 2 | 8;10;12 | 274 |
| Р2-35-25с-4 | С35 | 2 | 8;10;12 | 313 |
| Р2-56-20с-4 | ЦС | 2 | 304 | |
| Р2-56-20с-4т | ЦС | 2 | 398 | |
| Р2-56-25с-4 | ЦС | 2 | 378 | |
| Р2-56-30с-4 | ЦС | 2 | 416 | |
| Р2-56-30с-4т | ЦС | 2 | 431 | |
| Р2-35-24-1 | С35 | 2 | 8;10;12 | 133 |
| Р2-35-30-1 | С35 | 2 | 8;10;12 | 179 |
| Р2-56-24-1 | ЦС | 2 | 167 | |
| Р2-56-30-1 | ЦС | 2 | 225 | |
| Р2-35-16-0 | С35 | 2 | 8;10;12 | 120 |
| Р2-35-24-0 | С35 | 2 | 8;10;12 | 160 |
| Р2-56-24-0 | ЦС | 2 | 185 | |
| Р4-35-20/16-2 | С35 | 4 | 8;10;12 | 283 |
| Р4-35-24/20-2 | С35 | 4 | 8;10;12 | 380 |
| Р4-35-30/24-2 | С35 | 4 | 8;10;12 | 514 |
| Р4-35-16/20-4 | С35 | 4 | 8;10;12 | 427 |
| Р4-35-20/24-4 | С35 | 4 | 8;10;12 | 523 |
| Р4-35-20с/24-4т | С35 | 4 | 8;10;12 | 556 |
| Р4-35-25с/20-4 | С35 | 4 | 8;10;12 | 501 |
| Р4-35-25с/24-4 | С35 | 4 | 8;10;12 | 547 |
| Р4-35-30с/30-4т | С35 | 4 | 8;10;12 | 732 |
| Р4-56-20с/24-4 | ЦС | 4 | 512 | |
| Р4-56-25с/30-4 | ЦС | 4 | 818 | |
| Р4-56-25с/30-4т | ЦС | 4 | 838 | |
| Р4-56-30с/30-4 | ЦС | 4 | 571 | |
| Р4-56-30с/25-4 | ЦС | 4 | 1044 | |
| Р4-56-30с/25с-4т | ЦС | 4 | 1057 | |
| Р4-35-30/24-1 | С35 | 4 | 8;10;12 | 445 |
| Р4-35-24/16-0 | С35 | 4 | 8;10;12 | 293 |
Свайные фундаменты (Типовой проект – 3.407.9-146)
| Наименование | Тип свай | Количество свай, шт. | Высота сваи, м. | Масса ростверка, кг. |
| Ф1.35-0 | СН35, С35 | 1 | 06.дек | 27,3 |
| Ф1.35-1 | СН35, С35 | 1 | 06.дек | 21 |
| Ф1.35-2 | СН35, С35 | 1 | 06.дек | 29,7 |
| Ф1.35-4 | СН35, С35 | 1 | 06.дек | 39,1 |
| Ф1.42-0 | ЦС42 | 1 | 06.дек | 37,8 |
| Ф1.42-1 | ЦС42 | 1 | 06.дек | 21 |
| Ф1.42-2 | ЦС42 | 1 | июл.13 | 29,7 |
| Ф1.42-4 | ЦС42 | 1 | июл.13 | 39,1 |
| Ф1.56-0 | ЦС56 | 1 | июл.13 | 60,9 |
| Ф1.56-1 | ЦС56 | 1 | июл.13 | 21 |
| Ф1.56-2 | ЦС56 | 1 | июл.13 | 29,7 |
| Ф1.56-4 | ЦС56 | 1 | июл.13 | 39,1 |
| Ф2.35-0 | СН35, С35 | 2 | 06.дек | 143,6(146,0) |
| Ф2.35-0-3 | СН35, С35 | 2 | 06.дек | 107,3 |
| Ф2.35-0-4 | СН35, С35 | 2 | 06.дек | 118,2 |
| Ф2.35-0-30 | СН35, С35 | 2 | 06.дек | 234,2(235,8) |
| Ф2.35-1/10-24 | СН35, С35 | 2 | 06.дек | 168,4 |
| Ф2.35-1/10-30 | СН35, С35 | 2 | 06.дек | 217,8(220,2) |
| Ф2.35-1/5-24 | СН35, С35 | 2 | 06.дек | 169,2(169,2) |
| Ф2.35-1/5-30 | СН35, С35 | 2 | 06.дек | 218,2(220,6) |
| Ф2.35-1-24 | СН35, С35 | 2 | 06.дек | 164,9(164,9) |
| Ф2.35-1-30 | СН35, С35 | 2 | 06.дек | 206,2(208,6) |
| Ф2.35-2-16 | СН35, С35 | 2 | 06.дек | 91,6(96,6) |
| Ф2.35-2-20 | СН35, С35 | 2 | 06.дек | 120,6(123,0) |
| Ф2.35-4-20 | СН35, С35 | 2 | 06.дек | 193,3(193,3) |
| Ф2.35-2-24 | СН35, С35 | 2 | 06.дек | 156,1(156,1) |
| Ф2.35-4-24 | СН35, С35 | 2 | 06.дек | 232,9(232,9) |
| Ф2.42-0-3 | ЦС42 | 2 | 06.дек | 128,3 |
| Ф2.42-0-4 | ЦС42 | 2 | 06.дек | 139,2 |
| Ф2.42-0-20 | ЦС42 | 2 | 06.дек | 143,6(146,0) |
| Ф2.42-0-30 | ЦС42 | 2 | 06.дек | 234,2(235,8) |
| Ф2.42-1/10-24 | ЦС42 | 2 | 06.дек | 168,4 |
| Ф2.42-1/10-30 | ЦС42 | 2 | 06.дек | 217,8(220,2) |
| Ф2.42-1/5-24 | ЦС42 | 2 | 06.дек | 169,2(169,2) |
| Ф2.42-1/5-30 | ЦС42 | 2 | 06.дек | 218,2(220,6) |
| Ф2.42-1-24 | ЦС42 | 2 | 06.дек | 164,9(164,9) |
| Ф2.42-1-30 | ЦС42 | 2 | 06.дек | 206,2(208,6) |
| Ф2.42-2-16 | ЦС42 | 2 | июл.13 | 91,6(96,6) |
| Ф2.42-2-20 | ЦС42 | 2 | июл.13 | 120,6(123,0) |
| Ф2.42-4-20 | ЦС42 | 2 | 06.дек | 193,3(193,3) |
| Ф2.42-2-24 | ЦС42 | 2 | июл.13 | 156,1(156,1) |
| Ф2.42-4-24 | ЦС42 | 2 | 06.дек | 232,9(232,9) |
| Ф2.56-0-4 | ЦС56 | 2 | июл.13 | 201,3 |
| Ф2.56-0-30 | ЦС56 | 2 | июл.13 | 277,7 |
| Ф2.56-0-40 | ЦС56 | 2 | июл.13 | 407,9 |
| Ф2.56-1/10-30 | ЦС56 | 2 | июл.13 | 278,4 |
| Ф2.56-1/10-40 | ЦС56 | 2 | июл.13 | 389,6 |
| Ф2.56-1/5-30 | ЦС56 | 2 | июл.13 | 278,8 |
| Ф2.56-1/5-40 | ЦС56 | 2 | июл.13 | 389,9 |
| Ф2.56-1-30 | ЦС56 | 2 | июл.13 | 268,7 |
| Ф2.56-1-40 | ЦС56 | 2 | июл.13 | 376,1 |
| Ф2.56-4-20 | ЦС56 | 2 | июл.13 | 253,4 |
| Ф2.56-2-24 | ЦС56 | 2 | июл.13 | 190,8 |
| Ф2.56-4-24 | ЦС56 | 2 | июл.13 | 305,4 |
| Ф2.56-2-30 | ЦС56 | 2 | июл.13 | 257,1 |
| Ф4.35-0-3С/3 | СН35, С35 | 4 | 06.дек | 266 |
| Ф4.35-0-4С/3 | СН35, С35 | 4 | 06.дек | 278,1 |
| Ф4.35-0-20/16 | СН35, С35 | 4 | 06.дек | 315,8(325,8) |
| Ф4.35-0-30/20 | СН35, С35 | 4 | 06.дек | 460,2(465,0) |
| Ф4.35-1/10-24/20 | СН35, С35 | 4 | 06.дек | 401,0(405,8) |
| Ф4.35-1/10-30/24 | СН35, С35 | 4 | 06.дек | 547,8 |
| Ф4.35-1/5-24/20 | СН35, С35 | 4 | 06.дек | 401,8(406,6) |
| Ф4.35-1/5-30/24 | СН35, С35 | 4 | 06.дек | 548,2 |
| Ф4.35-1-24/20 | СН35, С35 | 4 | 06.дек | 397,5(402,3) |
| Ф4.35-1-30/24 | СН35, С35 | 4 | 06.дек | 536,2 |
| Ф4.35-2-20/16 | СН35, С35 | 4 | 06.дек | 297,8(307,8) |
| Ф4.35-4-20/20 | СН35, С35 | 4 | 06.дек | 425,9(430,7) |
| Ф4.35-2-24/20 | СН35, С35 | 4 | 06.дек | 388,7(393,5) |
| Ф4.35-4-24/20 | СН35, С35 | 4 | 06.дек | 465,5(470,3) |
| Ф4.35-4-29С/24 | СН35, С35 | 4 | 06.дек | 643,5(643,5) |
| Ф4.35-4-30/24 | СН35, С35 | 4 | 06.дек | 613,3(613,3) |
| Ф4.35-4Т-30/24 | СН35, С35 | 4 | 06.дек | 626,6(626,6) |
| Ф4.35-4Т-40/24 | СН35, С35 | 4 | 06.дек | 702,8(702,8) |
| Ф4.42-0-3С/3 | ЦС42 | 4 | 06.дек | 308 |
| Ф4.42-0-4С/3 | ЦС42 | 4 | 06.дек | 320,1 |
| Ф4.42-0-20/16 | ЦС42 | 4 | 06.дек | 315,8(325,8) |
| Ф4.42-0-30/20 | ЦС42 | 4 | 06.дек | 460,2(465,0) |
| Ф4.42-1/10-24/20 | ЦС42 | 4 | 06.дек | 401,0(405,8) |
| Ф4.42-1/10-30/24 | ЦС42 | 4 | 06.дек | 547,8 |
| Ф4.42-1/5-24/20 | ЦС42 | 4 | 06.дек | 401,8(406,6) |
| Ф4.42-1/5-30/24 | ЦС42 | 4 | 06.дек | 548,2 |
| Ф4.42-1-24/20 | ЦС42 | 4 | 06.дек | 397,5(402,3) |
| Ф4.42-1-30/24 | ЦС42 | 4 | 06.дек | 536,2 |
| Ф4.42-2-20/16 | ЦС42 | 4 | июл.13 | 297,8(307,8) |
| Ф4.42-4-20/20 | ЦС42 | 4 | 06.дек | 425,9(430,7) |
| Ф4.42-2-24/20 | ЦС42 | 4 | июл.13 | 388,7(393,5) |
| Ф4.42-4-24/20 | ЦС42 | 4 | 06.дек | 465,5(470,3) |
| Ф4.42-4-29С/24 | ЦС42 | 4 | 06.дек | 643,5(643,5) |
| Ф4.42-4-30/24 | ЦС42 | 4 | 06.дек | 613,3(613,3) |
| Ф4.42-4Т-30/24 | ЦС42 | 4 | 06.дек | 626,6(626,6) |
| Ф4.42-4Т-40/24 | ЦС42 | 4 | 06.дек | 702,8(702,8) |
| Ф4.56-0-30/24 | ЦС56 | 4 | июл.13 | 704,7 |
| Ф4.56-0-40/30 | ЦС56 | 4 | июл.13 | 981,1 |
| Ф4.56-1/10-30/24 | ЦС56 | 4 | июл.13 | 705,2 |
| Ф4.56-1/10-40/30 | ЦС56 | 4 | июл.13 | 962,8 |
| Ф4.56-1/5-30/24 | ЦС56 | 4 | июл.13 | 705,8 |
| Ф4.56-1/5-40/30 | ЦС56 | 4 | июл.13 | 963,1 |
| Ф4.56-1-30/24 | ЦС56 | 4 | июл.13 | 695,7 |
| Ф4.56-1-40/30 | ЦС56 | 4 | июл.13 | 949,3 |
| Ф4.56-2-24/20 | ЦС56 | 4 | июл.13 | 519,8 |
| Ф4.56-4-24/24 | ЦС56 | 4 | июл.13 | 737,4 |
| Ф4.56-2-30/24 | ЦС56 | 4 | июл.13 | 684,1 |
| Ф4.56-4-30/30 | ЦС56 | 4 | июл.13 | 945,1 |
| Ф4.56-4-39С/30 | ЦС56 | 4 | июл.13 | 1039,3 |
| Ф4.56-4Т-40/30 | ЦС56 | 4 | июл.13 | 1054,3 |
| Ф4.56-4Т40У/30 | ЦС56 | 4 | июл.13 | 1073,5 |
