Завод "Северозапад" изготавливает одноствольные и многоствольные самонесущие дымовые трубы из металла высотой до 30 м.

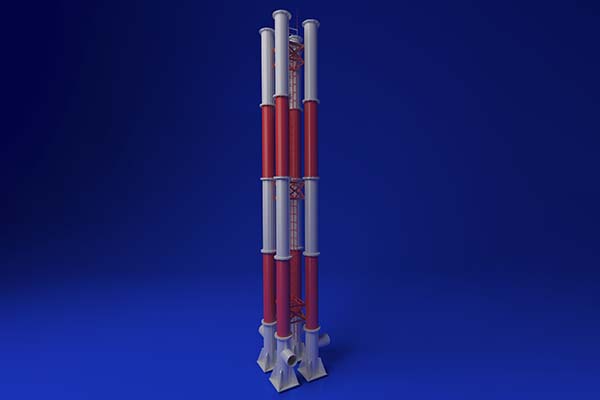

В четырехтрубную дымовую трубу устанавливают газоходы от четырех установок и от котлов заводят горизонтальные дымоходы. Вся система газоотводящих стволов соединена общим каркасом. Преимуществом конструкции данной трубы является то, что при ее монтаже нет необходимости крепления растяжечных поясов.
Основные преимущества самонесущих дымовых труб:
- простота конструкции;
- дешевое производство и установка.
Недостатки самонесущих труб:
- высокая металлоемкость;
- высокая стоимость конструкции;
- необходимость серьезного фундамента из-за большого веса трубы;
- дорогая перевозка;
- неоходимость замены всего ствола при разрушении части трубы.
Конструкция трубы по желанию заказчика может быть оборудована следующими элементами:
- молниеприемником;
- светоограждением;
- площадкой обслуживания и металлической лестницей.
Характеристики дымовой трубы четырехствольной самонесущей
Наименование параметров |
Типоразмеры царг |
|||||||
| Диаметр внутреннего ствола, мм | 500 | 600 | 700 | 800 | 850 | 1000 | 1200 | 1300 |
| Диаметр наружного ствола, мм | 630 | 720 | 820 | 1020 | 1020 | 1220 | 1420 | 1420 |
| Высота одной царги | 6 - 11 м | |||||||
| Толщина теплоизолирующего слоя, мм | 50 | |||||||
| Общая высота дымовой трубы, м | по проекту | |||||||
| Количество царг, шт | по проекту | |||||||
| Температура газов в дымоходе, С | До 500 | |||||||
| Химическая агрессивность дымовых газов | Слабоагрессивная среда | |||||||
| Температура наружной обечайки при работе | Не более 80 С | |||||||
| Сечение дымохода, м2 | 0,196 | 0,28 | 0,385 | 0,503 | 0,567 | 0,785 | 1,131 | 1,327 |
Чертеж четырехствольной дымовой трубы
