Характеристики
Материал
—
дюралевый сплав Д16Т, нержавеющая сталь 12Х18Н10Т
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

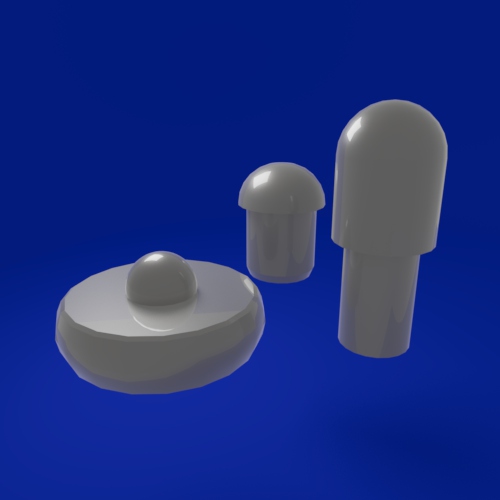

Является составной частью грунтового репера.
Чертеж
Тип грунтового репера
Грунтовый репер для районов подвижных песков и торфяников
Тип грунтового репера для открытой местности
Тип грунтового репера для буровой скважины
Класс точности измерения вертикальных и горизонтальных перемещений
| Класс точности измерений | Допускаемая погрешность измерения перемещений, мм | |
| вертикальных | горизонтальных | |
| I | 1 | 2 |
| II | 2 | 5 |
| III | 5 | 10 |
| IV | 10 | 15 |
Основные технические характеристики и допуски для геометрического нивелирования
| Условия геометрического нивелирования | Основные технические характеристики и допуски для геометрического нивелирования классов | |||
| I | II | III | IV | |
| Применяемые нивелиры | С погрешностью 0,3-0,5 мм на 1 км двойного хода | С погрешностью 1-3 мм на 1 км двойного хода | ||
| Применяемые рейки | Инварные | Двусторонние шашечные, складные штрих-кодовые | ||
| Число станций незамкнутого хода, не более | 2 | 3 | 5 | 8 |
| Визирный луч: | ||||
|
- длина, м, не более |
25 | 40 | 50 | 100 |
| - высота над препятствием, м, не менее | 1,0 | 0,8 | 0,5 | 0,3 |
| Неравенство плеч (расстояний от нивелира до реек), м, на станции, не более | 0,2 | 0,4 | 1,0 | 3,0 |
| Накопление неравенств плеч, м, в замкнутом ходе, не более | 1,0 | 2,0 | 5,0 | 10,0 |
| Допускаемая невязка, мм, в замкнутом ходе (n - число станций) |
 |
 |
 |
 |
Допускаемые погрешности измерения расстояний и вертикальных углов
| Класс точности измерений | Допускаемая погрешность измерения | |||
| расстояний, мм, при значении вертикальных углов | вертикальных углов, при их значениях | |||
| До 10° | Св. 10° до 40° | До 10° | Св. 10° до 40° | |
| II | 7 | 1 | 2,5" | 1,5" |
| III | 15 | 3 | 5,0" | 3,0" |
| IV | 35 | 8 | 12,0" | 10,0" |
