Применение изделия ФОИ25
Сочленённый фиксатор с маркировкой ФОИ-25, обратный используется в целях обеспечения постоянной фиксации несущих тросов или групп контактных проводов. Главная сфера применения – обслуживание рабочих конструкций на электрифицированных, железных дорогах.
Требования к изготовлению
Основной стержень при изготовлении металлоконструкции для РЖД берётся из толстостенной, стальной трубы бесшовного типа. В качестве материала для арматуры применяется сортовая сталь, обрабатывающаяся методом точного литья. Нанесение антикоррозийной защиты происходит путём горячего цинкования при соблюдении ГОСТА 9.307 от 1989 года.

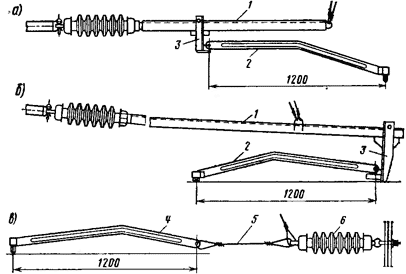

Конструкции фиксаторов жестких, сочлененных, гибких и обратных
- а - прямой сочлененный;
- б - обратный сочлененный;
- в - гибкий.
Характеристики фиксатора ФОИ
Тип фиксатора |
Lф. мм |
Lс, мм |
масса, кг |
| ФОИ-1 | 3000 | 150 | |
| 230 | |||
| ФОИ-2 | 3200 | 150 | |
| 230 | |||
| ФОИ-3 | 3400 | 150 | |
| 230 | |||
| ФОИ-4 | 3600 | 150 | |
| 230 | |||
| ФОИ-5 | 3800 | 150 | |
| 230 | |||
| ФОИ-6 | 4000 | 150 | |
| 230 | |||
| ФОИ-7 | 4200 | 150 | |
| 230 |
Сборочный чертеж фиксатора сочлененного обратного ФОИ-25
Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:
- Широкий ассортимент продукции;
- Производство только из сырья высокого качества;
- Доставка в заранее установленные сроки;
- Сохранность целостности изделий при перевозке;
- Профессионально налаженная логистика;
- Доставка как на склад, так и на объект покупателя;
- Доставляем изделия любых габаритов и формы.
Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
