На железнодорожных путях для предотвращения схода поездов с рельсов, или же при необходимости корректировки направления движения колёсной пары при прохождении стрелочного перевода, устанавливают специальное устройство - контррельс.

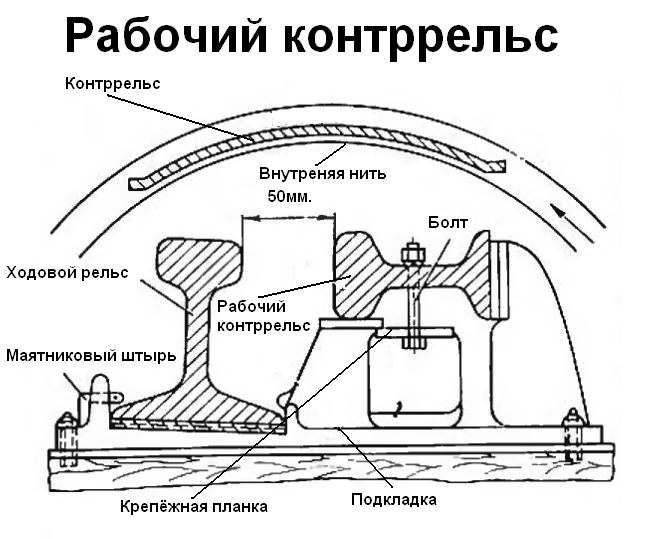

Принцип действия охранного рельса
Контррельс, или проще - охранный рельс, является дополнительным рельсом, который установлен рядом с основным рельсом внутри колеи. Задача данной конструкции - удерживание колеса путем соприкосновения при его отклонении от заданной траектории.
Охранными рельсами так же для безопасности движения оборудуют мосты.
Изготовление контррельс производится в соответствии с ГОСТ Р 55497-2013 «Рельсы железнодорожные контррельсовые. Технические условия».
Контррельсы применимы при любом типе основного рельса, укладываются на деревянные шпалы в кривых радиусом менее 250 м.
Контррельсовые узлы
Наш завод металлоконструкций изготовит любой объем контррельс для кривых малого радиуса по низкой цене. Продажа контррельс происходит на выгодных для заказчика условиях. Качество и сжатые сроки выполнения заказа гаранированы.
КРУ с использованием рельса Р-50
Узлы данного типа состоят из из следующих элементов:
- основной рельс;
- рельс с подрезанной подошвой;
- контррельсовая подкладка;
- шуруп путевой 22х170;
- костыль путевой 16х16х230;
- болт стыковой М22х115 с шайбой тарельчатой;
- подкладка Д-65;
- рельсовая накладка 1Р-50;
- болт стыковой М24х150 с гайкой;
- пластина соединительная.
Материалы на 100 метров контррельсового узла
| № п/п | Обозначение | Наименование | Кол-во | Ед.изм | Масса еденицы, кг |
| 1 | КРП ЖД 50.02.00.001 | Рельс с подрезанной подошвой | 100 | м | 45,6 |
| 2 | КРП ЖД 65.02.00.100 | Контррельсовая подкладка КРП ЖД-65 | 92 | шт | 23 |
| 3 | КРП ЖД 50.02.00.002 | Соединительная пластина | 8 | шт | 7,8 |
| 4 | ГОСТ 19128-73 | Накладка 1Р-50, с/г | 8 | шт | 18,77 |
| 5 | ГОСТ 11532-76 | Болт М 22х115 | 92 | шт | 0,47 |
| 6 | ГОСТ 16018-79 | Гайка М 22 | 92 | шт | 0,114 |
| 7 | ГОСТ 11530-93 | Болт М 24х150 | 32 | шт | 0,585 |
| 8 | ГОСТ 11532-93 | Гайка М24 | 32 | шт | 0,153 |
| 9 | ГОСТ 21797-76 | Шайба двухвитковая | 184 | шт | 0,12 |
| 10 | ГОСТ 5812-82 | Костыль путевой | 368 | шт | 0,47 |
| 11 | ГОСТ 809-71 | Шуруп путевой | 368 | шт | 0,56 |

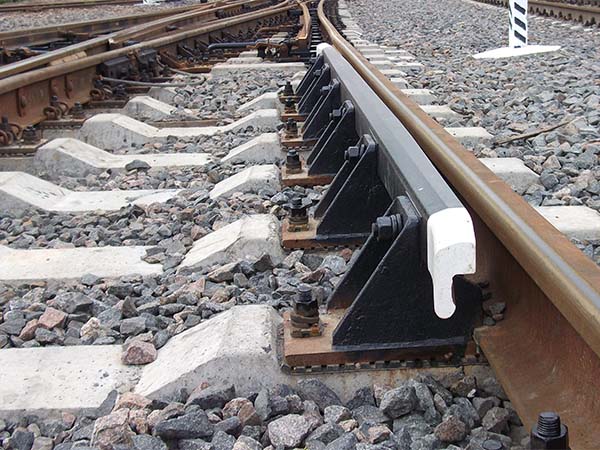

КРУ с применением уголка СП-850
Данное устройство состоит из:
- контррельсового уголка СП 850;
- контррельсовой подкладки;
- крепления- болтов М22.
Схема узла контррельсового с уголком СП-850
Контррельсовый узел (прайс-лист)
| № п/п | Наименование | Чертеж, ГОСТ, ТУ | Ед. изм. | Цена, руб. |
| 1 | Контррельсовый узел КРП ЖД 65 (СП850) (с исп. уголка СП850). Предназначен для укладки в кривых малого радиуса при деревянных шпалах. | КРП ЖД 65.03.00.000.ВО | 100м | 620 000,00 |
| 2 | Контррельсовый узел КРП ЖД 65 ( с исп. Рельса Р650 с подрезанной подошвой). Предназначен для укладки в кривых малого радиуса при деревянных шпалах. | КРП ЖД 65.02.00.000.ВО | 100м | 605 000,00 |
| 3 | Контррельсовый узел КРП ЖД 65 (АРС-К). Предназначен для укладки в кривых малого радиуса при железобетонный шпалах АРС-К. | КРП ЖД 65.04.00.000-10 ВО | 100м | 690 000,00 |
| 4 | Контррельсовый узел КРП ЖД 65 УП. Предназначен для укладки в кривых малого радиуса при любом типе шпал. | КРП ЖД 65.08.00.000.ВО | 100м | 620 000,00 |
| 5 | Контррельсовый узел КРП ЖД 65 УП. Предназначен для укладки в кривых малого радиуса от 210 до 250 метров. | КРП ЖД 65.09.00.000.ВО | 100м | 480 000,00 |
| 6 | Контррельсовый узел для узкокалейных дорог. | 100м | 350 000,00 | |
| 7 | Релья З50 с подрезанной подошвой. | КРП ЖД 50.02.00.001 | м | 2 800,00 |
| 8 | Подкладка контррельсовая для рельсов типа Р50/Р65. | КРП ЖД 65.02.00.100СБ КРП ЖД 65.03.00.100СБ | шт | 3 500,00 |
| Предназначен для крепления контррельсов выполненных из уголка СП850 между собой. | ||||
| 9 | Соединительная пластина внутренняя/наружная. Предназначена для соединения контррельсовых уголков СП850 между собой. | КРП ЖД СП 850.00.001 | шт | 750,00 |
| 10 | Тупиковый железнодорожный упор, рельсовый. Изготовлен из рельсов, предназначен для установки в конце жд пути. | ПС 53.00.000 | комп | 85 000,00 |
| 11 | Тупиковый упор железнодорожный, внутрицеховой; Изготовлен из листовой стали, предназначен для установки в конце жд пути внутри зданий и сооружений. | ПС 54.00.000 | комп | 65 000,00 |
Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:
- Широкий ассортимент продукции;
- Производство только из сырья высокого качества;
- Доставка в заранее установленные сроки;
- Сохранность целостности изделий при перевозке;
- Профессионально налаженная логистика;
- Доставка как на склад, так и на объект покупателя;
- Доставляем изделия любых габаритов и формы.
Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
