Швартовые тумбы ТСО по ГОСТ 17424-72

от

30 000 руб./шт

Варианты цен

30 000 руб./шт

Подробности

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Завод "Северозапад" изготавливает береговые швартовые тумбы для причалов (ТСО) и сопутствующие к ним закладные детали.

Тумбы производятся из серого чугуна СЧ20. Благодаря отличным характеристикам данного материала, изделия устойчивы к агрессивным климатическим условиям.

Швартовые тумбы одно-козырьковые применяют при односторонней швартовке. Изделие ТСО выполняется строго по ГОСТ 17424-72.

В каталоге нашего завода так же представлены швартовые тумбы других видов и конструкций.

Размеры модельного ряда швартовых тумб ТСО

Обозначение	Нормативная	D	D1	D2	d	H	h	L	b	S	S1	Масса,
	нагрузка, тс											кг. не
												более
ТСО-16	16	260	600	420	34	400	110	420	80	25	50	200
ТСО-25	25	300	640	460	40	450	130	460	80	30	55	330
ТСО-40	40	400	900	640	52	600	180	720	160	35	65	630
ТСО-63	63	450	1050	760	60	680	200	810	180	45	85	1000
ТСО-80	80	500	1150	830	68	780	220	940	220	50	100	1500
ТСО-100	100	560	1350	980	76	900	240	1040	240	60	120	2400

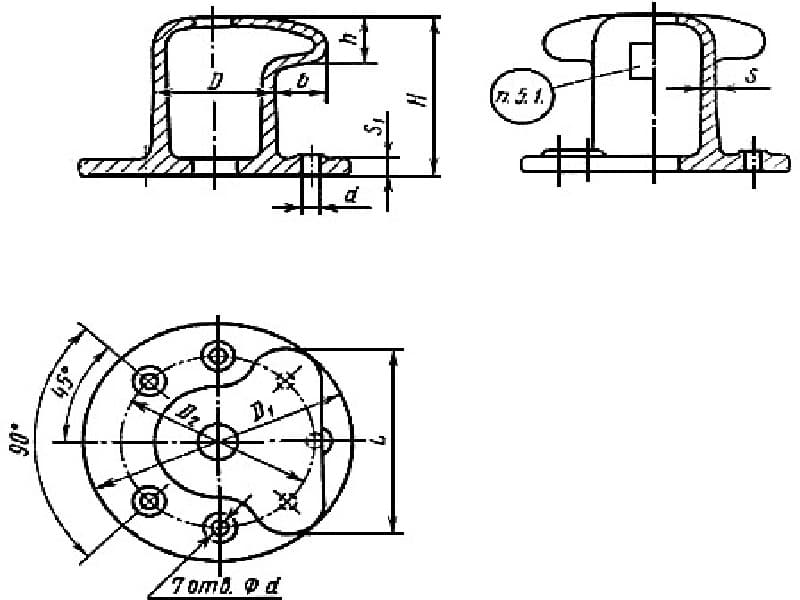

Чертеж швартовой тумбы

Чертеж швартовой тумбы ТСО

Тумбы швартовные - цены

Обозначение	Нормативная нагрузка,ТС	D	D₁	D₂	d	H	h	L	b	S	S₁	Масса,кг,не более	Цена, руб. с НДС
Тумбы швартовные ТСО-16	16	260	600	420	34	400	110	420	80	25	50	200	30 000
Тумбы швартовные ТСО-25	25	300	640	460	40	450	130	460	80	30	55	330	49 900
Тумбы швартовные ТСО-40	40	400	900	640	52	600	180	720	160	35	65	630	93 000
Тумбы швартовные ТСО-63	63	450	1050	760	60	680	200	810	180	45	85	1000	170 000
Тумбы швартовные ТСО-80	80	500	1150	830	68	780	220	940	220	50	100	1500	250 000
Тумбы швартовные ТСО-100	100	560	1350	980	76	900	240	1040	240	60	120	2400	390 000

Тумбы швартовные ТСС

Обозначение	Нормативная нагрузка, ТС	D	D₁	D₂	d	H	h	L	b	S	S₁	S₂	α,град	Цена, руб. с НДС
ТСС-63	63	450	1150	820	60	760	250	970	300	105	35	105	36	306 000
ТСС-80	80	300	1300	920	68	840	280	1100	340	125	40	125	36	414 000
ТСС-100	100	400	1500	1060	76	930	320	1200	390	135	45	135	36	630 000
ТСС-123	123	450	1600	1120	76	980	350	1240	420	150	45	150	36	774 000
ТСС-160	160	500	1750	1260	76	1020	370	1390	430	170	45	170	30	954 000

Тумбы швартовные ТСД

Обозначение	Нормативная нагрузка, ТС, Суммарная		D	d	L	L ₁	L ₂	L ₃	B	b	H	h	S	S1	Цена, руб. с НДС
Обозначение	на два ствола	один ствол	D	d	L	L ₁	L ₂	L ₃	B	b	H	h	S	S1	Цена, руб. с НДС
ТСД-25/16	25	16	260	34	1350	750	420	165	600	80	360	110	25	50	90 000
ТСД-40/25	40	25	300	40	1500	860	460	200	640	80	430	130	30	55	150 000
ТСД-63/40	63	40	400	52	2100	1200	720	280	900	160	540	180	35	65	284 000
ТСД-80/63	80	63	450	60	2400	1350	810	295	1050	180	610	200	45	85	460 000
ТСД-100/80	100	80	500	68	2700	1550	940	360	1150	220	710	220	50	100	680 000
ТСД-125/100	125	100	560	76	3100	1750	1040	395	1350	240	810	240	60	120	1100000

Тумбы швартовныеТСО и ТСС по цене завода Чертеж тумбы швартовной ТСО

Дополнительные материалы:

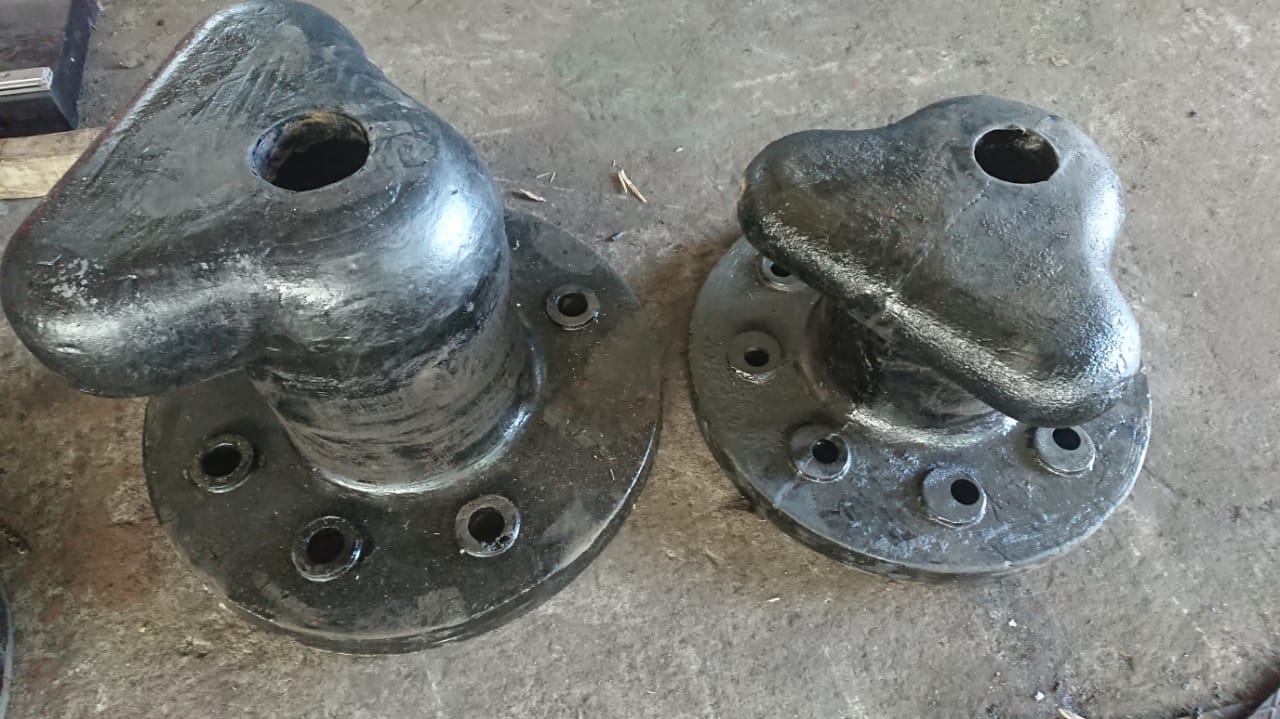

Чугунная швартовая тумба ТСО

Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:

Широкий ассортимент продукции;
Производство только из сырья высокого качества;
Доставка в заранее установленные сроки;
Сохранность целостности изделий при перевозке;
Профессионально налаженная логистика;
Доставка как на склад, так и на объект покупателя;
Доставляем изделия любых габаритов и формы.

Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
