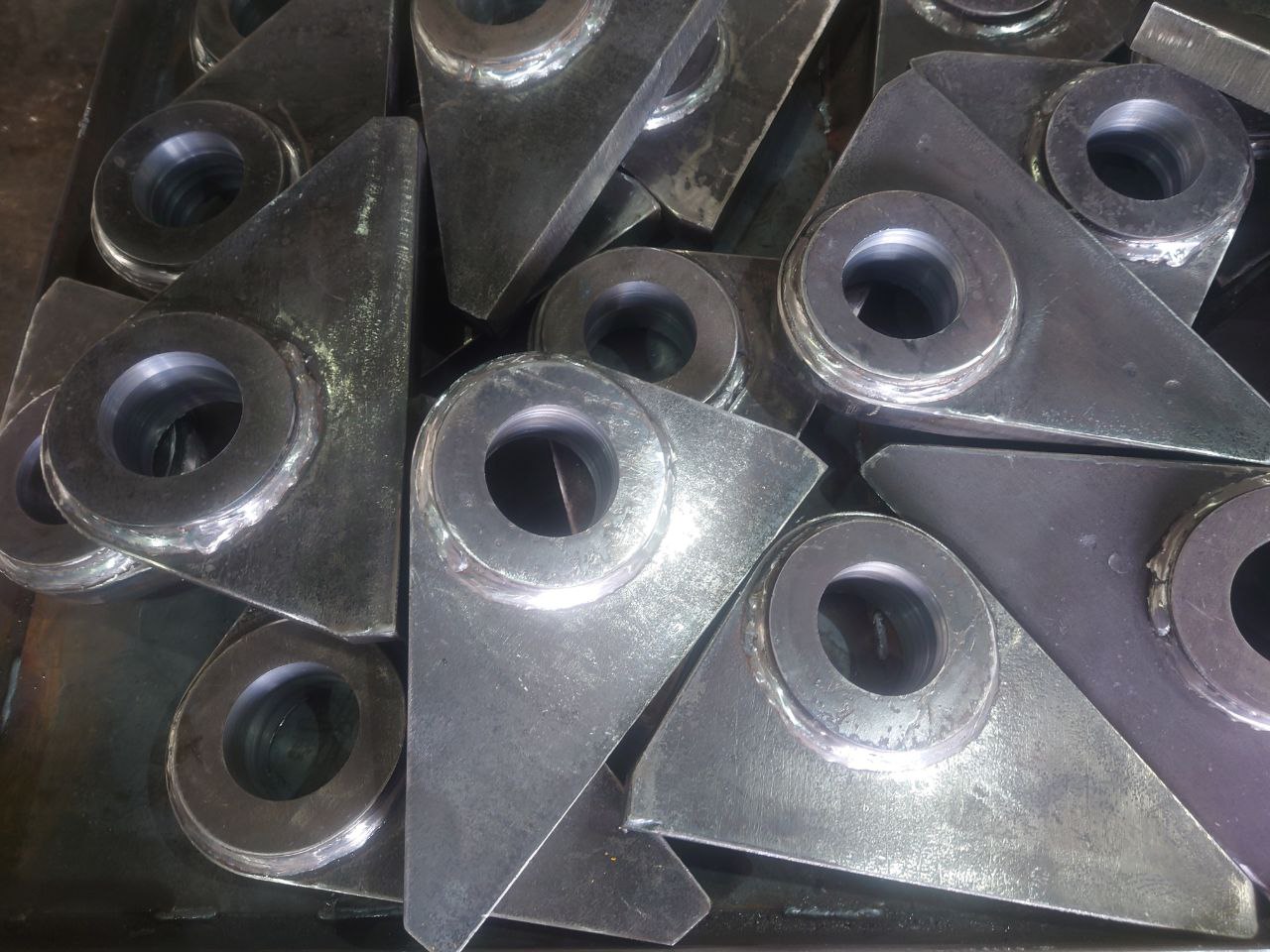

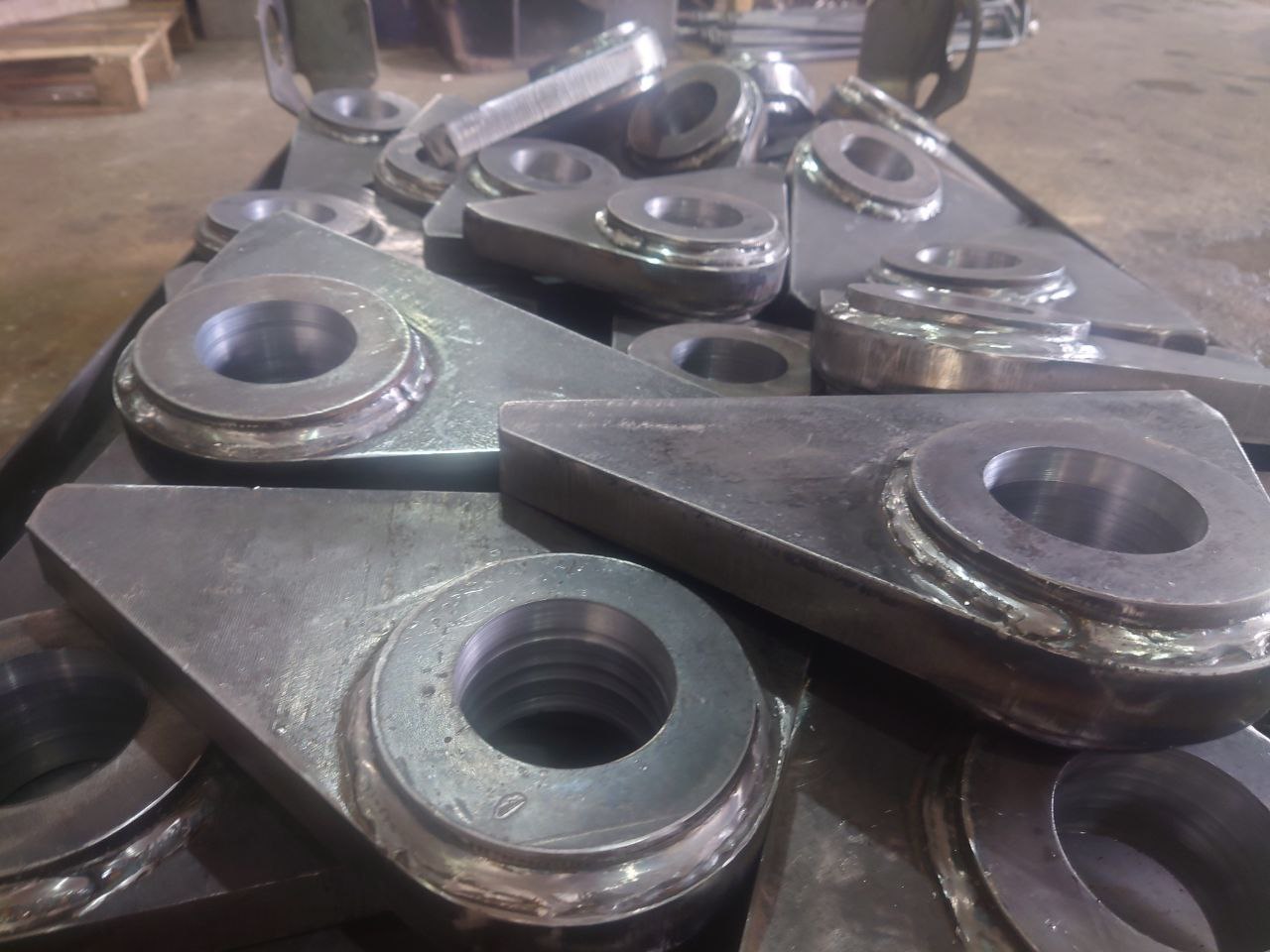

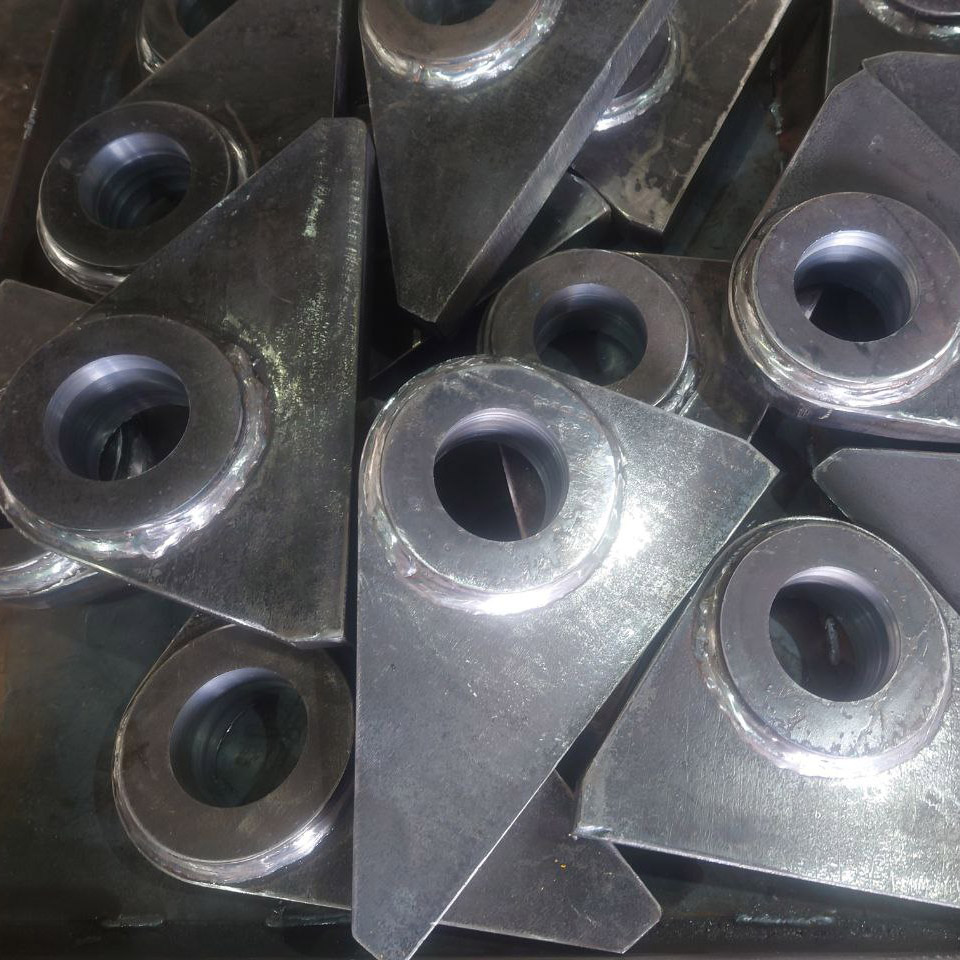

Судовое оборудование - обух такелажный предназначен для крепления тросов к судовым конструкциям.
Обух изготавливается согласно ОСТ5.2045-79 и представляет из себя проушину в металлической планке, которое приваренно к конструкции плавсредства.
Чертеж обуха такелажного
Характеристики обуха такелажного тип 1
| Допускаемая нагрузка, | D | d | h | L | L1 | r | S | S1 | t | Масса, кг, не более | |||
| кН (тс) | Исполнение | Исполнение | Исполнение | ||||||||||
| 1 | 2 | 1 | 2 | 1 | 2 | ||||||||
| 3 (0,3) | - | 12 | 20 | 80 | 60 | 20 | 14 | 6 | - | 6 | 66 | 0,07 | 0,28 |
| 12 (1,2) | 40 | 22 | 35 | 95 | 115 | 35 | 24 | 14 | 8 | 68 | 0,26 | 0,62 | |
| 16 (1,6) | 24 | 40 | 100 | 120 | 40 | 26 | 10 | 20 | 10 | 70 | 0,54 | 1,11 | |
| 32 (3,2) | 62 | 36 | 60 | 120 | 170 | 60 | 38 | 12 | 24 | 12 | 72 | 1,12 | 2,69 |
| 50 (5,0) | 74 | 42 | 70 | 130 | 200 | 70 | 45 | 16 | 32 | 14 | 74 | 2,09 | 3,81 |
| 80 (8,0) | 92 | 52 | 85 | 145 | 245 | 85 | 56 | 18 | 38 | 20 | 80 | 3,98 | 5,83 |
| 125 (12,5) | 110 | 64 | 105 | 165 | 290 | 100 | 66 | 22 | 46 | 6,46 | 9,5 | ||
| 160 (16,0) | 115 | 68 | 115 | - | 330 | 115 | 70 | 25 | 57 | 25 | 85 | 10,8 | |
| 200 (20,0) | 132 | 75 | 125 | - | 345 | 125 | 78 | 32 | 64 | 30 | 90 | 13,85 | |
| 250 (25,0) | 152 | 88 | 135 | - | 350 | 135 | 90 | 36 | 80 | 18,4 | |||
| 320 (32,0) | 188 | 95 | 145 | - | 380 | 145 | 98 | 40 | 90 | 35 | 95 | 27,3 | |
| 400 (40,0) | 192 | 105 | 155 | - | 400 | 155 | 110 | 50 | 100 | 40 | 100 | 39,45 | |
Характеристики обуха такелажного тип 2
| Допускаемая нагрузка, | h | h1 | L | L1 | r | s | Масс, кг, не более |
| кН (тс) | |||||||
| 2 (0,2) | 13 | 11 | 50 | 18 | 13,5 | 8 | 0,08 |
| 3 (0,3) | 15 | 15 | 65 | 22 | 17,5 | 10 | 0,16 |
| 5 (0,5) | 19 | 19 | 80 | 28 | 21,5 | 12 | 0,2 |
| 8 (0,8) | 25 | 22 | 95 | 35 | 27 | 16 | 0,42 |
| 16 (1,6) | 33 | 24 | 120 | 42 | 32 | 20 | 0,8 |
| 20 (2,0) | 35 | 27 | 132 | 50 | 38,5 | 25 | 1,24 |
| 25 (2,5) | 39 | 29 | 140 | 55 | 39,5 | 2,1 | |
| 32 (3,2) | 42 | 33 | 180 | 66 | 46,5 | 30 | 2,4 |
| 40 (4,0) | 48 | 36 | 210 | 77 | 53 | 36 | 3,8 |
| 50 (5,0) | 57 | 41 | 225 | 87 | 60,5 | 40 | 5,4 |
| 63 (6,3) | 66 | 45 | 240 | 91 | 62,5 | 6,2 | |
| 80 (8,0) | 73 | 51 | 270 | 101 | 75,5 | 50 | 9,9 |
| 100 (10,0) | 80 | 56 | 300 | 117 | 78 | 10,7 | |
| 125 (12,5) | 87 | 61 | 335 | 128 | 90,5 | 60 | 17 |
| 160 (16,0) | 95 | 67 | 370 | 145 | 93,5 | 19,8 | |
| 200 (20,0) | 105 | 73 | 420 | 157 | 106,5 | 70 | 39,5 |
| 250 (25,0) | 120 | 80 | 470 | 170 | 120 | 80 | 43 |
| 320 (32,0) | 130 | 88 | 530 | 194 | 134 | 90 | 60 |
| 400 (40,0) | 145 | 98 | 570 | 220 | 149 | 100 | 82 |
