Конструкция пропуска коммуникаций КПК-7

Цена по запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

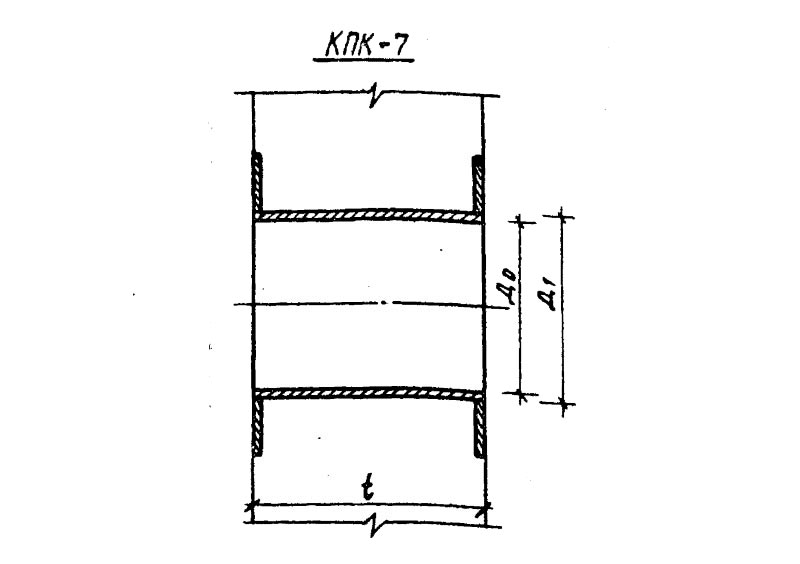

Чертеж установки КПК-7

Технические характеристики КПК-7

Обозначение	Размеры, мм				Масса, кг
Обозначение	D	L	B	h	Масса, кг
Т-199.250.13.000-00	21,3	100	150	3	2,17
Т-199.250.13.000-01	21,3	150	150	3	2,22
Т-199.250.13.000-02	21,3	200	150	3	2,31
Т-199.250.13.000-03	21,3	300	150	3	2,38
Т-199.250.13.000-04	21,3	350	150	3	2,44
Т-199.250.13.000-05	21,3	400	150	3	2,57
Т-199.250.13.000-06	21,3	500	150	3	2,70
Т-199.250.13.000-07	26,8	100	150	3	2,20
Т-199.250.13.000-08	26,8	150	150	3	2,28
Т-199.250.13.000-09	26,8	200	150	3	2,35
Т-199.250.13.000-10	26,8	300	150	3	2,49
Т-199.250.13.000-11	26,8	350	150	3	2,56
Т-199.250.13.000-12	26,8	400	150	3	2,72
Т-199.250.13.000-13	26,8	500	150	3	2,89
Т-199.250.13.000-14	33,5	100	150	3	2,22
Т-199.250.13.000-15	33,5	150	150	3	2,32
Т-199.250.13.000-16	33,5	200	150	3	2,42
Т-199.250.13.000-17	33,5	300	150	3	2,62
Т-199.250.13.000-18	33,5	350	150	3	2,72
Т-199.250.13.000-19	33,5	400	150	3	2,98
Т-199.250.13.000-20	33,5	500	150	3	3,22
Т-199.250.13.000-21	42,3	100	150	3	2,22
Т-199.250.13.000-22	42,3	150	150	3	2,36
Т-199.250.13.000-23	42,3	200	150	3	2,49
Т-199.250.13.000-24	42,3	300	150	3	2,76
Т-199.250.13.000-25	42,3	350	150	3	2,88
Т-199.250.13.000-26	42,3	400	150	3	3,20
Т-199.250.13.000-27	42,3	500	150	3	3,51
Т-199.250.13.000-28	45	100	150	3	2,30
Т-199.250.13.000-29	45	150	150	3	2,48
Т-199.250.13.000-30	45	200	150	3	2,66
Т-199.250.13.000-31	45	300	150	3	3,04
Т-199.250.13.000-32	45	350	150	3	3,19
Т-199.250.13.000-33	45	400	150	3	3,37
Т-199.250.13.000-34	45	500	150	3	3,73
Т-199.250.13.000-35	50	100	150	3	2,32
Т-199.250.13.000-36	50	150	150	3	2,52
Т-199.250.13.000-37	50	200	150	3	2,72
Т-199.250.13.000-38	50	300	150	3	3,12
Т-199.250.13.000-39	50	350	150	3	3,32
Т-199.250.13.000-40	50	400	150	3	3,52
Т-199.250.13.000-41	50	500	150	3	3,92
Т-199.250.13.000-42	54	100	150	3	2,32
Т-199.250.13.000-43	54	150	150	3	2,53
Т-199.250.13.000-44	54	200	150	3	2,75
Т-199.250.13.000-45	54	300	150	3	3,18
Т-199.250.13.000-46	54	350	150	3	3,41
Т-199.250.13.000-47	54	400	150	3	3,62
Т-199.250.13.000-48	54	500	150	3	4,06
Т-199.250.13.000-49	57	100	160	3	2,60
Т-199.250.13.000-50	57	150	160	3	2,84
Т-199.250.13.000-51	57	200	160	3	3,05
Т-199.250.13.000-52	57	300	160	3	3,53
Т-199.250.13.000-53	57	350	160	3	3,76
Т-199.250.13.000-54	57	400	160	3	4,16
Т-199.250.13.000-55	57	500	160	3	4,45
Т-199.250.13.000-56	76	100	180	3	3,23
Т-199.250.13.000-57	76	150	180	3	3,54
Т-199.250.13.000-58	76	200	180	3	3,85
Т-199.250.13.000-59	76	300	180	3	4,48
Т-199.250.13.000-60	76	350	180	3	4,80
Т-199.250.13.000-61	76	400	180	3	5,10
Т-199.250.13.000-62	76	500	180	3	5,73
Т-199.250.13.000-63	89	100	190	3	3,51
Т-199.250.13.000-64	89	150	190	3	3,88
Т-199.250.13.000-65	89	200	190	3	4,25
Т-199.250.13.000-66	89	300	190	3	4,98
Т-199.250.13.000-67	89	350	190	3	5,36
Т-199.250.13.000-68	89	400	190	3	5,73
Т-199.250.13.000-69	89	500	190	3	6,17
Т-199.250.13.000-70	108	100	210	4	5,17
Т-199.250.13.000-71	108	150	210	4	5,68
Т-199.250.13.000-72	108	200	210	4	6,19
Т-199.250.13.000-73	108	300	210	4	7,22
Т-199.250.13.000-74	108	350	210	4	7,74
Т-199.250.13.000-75	108	400	210	4	8,24
Т-199.250.13.000-76	108	500	210	4	9,27
Т-199.250.13.000-77	133	100	230	4	4,90
Т-199.250.13.000-78	133	150	230	4	5,54
Т-199.250.13.000-79	133	200	230	4	6,20
Т-199.250.13.000-80	133	300	230	4	7,46
Т-199.250.13.000-81	133	350	230	4	8,09
Т-199.250.13.000-82	133	400	230	4	8,74
Т-199.250.13.000-83	133	500	230	4	10,00
Т-199.250.13.000-84	150	100	260	4	6,15
Т-199.250.13.000-85	159	150	260	4	7,01
Т-199.250.13.000-86	159	200	260	4	7,87
Т-199.250.13.000-87	159	300	260	4	9,58
Т-199.250.13.000-88	159	350	260	4	10,44
Т-199.250.13.000-89	159	400	260	4	11,30
Т-199.250.13.000-90	159	500	260	4	13,12
Т-199.250.13.000-91	219	100	320	6	9,19
Т-199.250.13.000-92	219	150	320	6	10,77
Т-199.250.13.000-93	219	200	320	6	12,34
Т-199.250.13.000-94	219	300	320	6	15,49
Т-199.250.13.000-95	219	350	320	6	17,04
Т-199.250.13.000-96	219	400	320	6	18,65
Т-199.250.13.000-97	219	500	320	6	21,80
Т-199.250.13.000-98	273	100	370	6	12,53
Т-199.250.13.000-99	273	150	370	6	15,14
Т-199.250.13.000-100	273	200	370	6	17,75
Т-199.250.13.000-101	273	300	370	6	23,00
Т-199.250.13.000-102	273	350	370	6	25,60
Т-199.250.13.000-103	273	400	370	6	28,21
Т-199.250.13.000-104	273	500	370	6	33,44
Т-199.250.13.000-105	325	100	430	6	16,75
Т-199.250.13.000-106	325	150	430	6	18,90
Т-199.250.13.000-107	325	200	430	6	22,00
Т-199.250.13.000-108	325	300	430	6	28,26
Т-199.250.13.000-109	325	350	430	6	31,40
Т-199.250.13.000-110	325	400	430	6	34,52
Т-199.250.13.000-111	325	500	430	6	40,77
Т-199.250.13.000-112	426	100	530	6	23,16
Т-199.250.13.000-113	426	150	530	6	12,92
Т-199.250.13.000-114	426	200	530	6	33,40
Т-199.250.13.000-115	426	300	530	6	43,68
Т-199.250.13.000-116	426	350	530	6	48,80
Т-199.250.13.000-117	426	400	530	6	53,94
Т-199.250.13.000-118	426	500	530	6	64,19
Т-199.250.13.000-119	530	100	630	6	29,24
Т-199.250.13.000-120	530	150	630	6	35,67
Т-199.250.13.000-121	530	200	630	6	42,10
Т-199.250.13.000-122	530	300	630	6	54,90
Т-199.250.13.000-123	530	350	630	6	61,32
Т-199.250.13.000-124	530	400	630	6	67,73
Т-199.250.13.000-125	530	500	630	6	80,56
Т-199.250.13.000-126	630	100	730	6	38,87
Т-199.250.13.000-127	630	150	730	6	46,52
Т-199.250.13.000-128	630	200	730	6	54,16
Т-199.250.13.000-129	630	300	730	6	69,45
Т-199.250.13.000-130	630	350	730	6	72,10
Т-199.250.13.000-131	630	400	730	6	84,73
Т-199.250.13.000-132	630	500	730	6	100,03
Т-199.250.13.000-133	820	100	930	6	51,48
Т-199.250.13.000-134	820	150	930	6	61,47
Т-199.250.13.000-135	820	200	930	6	71,46
Т-199.250.13.000-136	820	300	930	6	91,44
Т-199.250.13.000-137	820	350	930	6	101,43
Т-199.250.13.000-138	820	400	930	6	111,42
Т-199.250.13.000-139	820	500	930	6	131,40
Т-199.250.13.000-140	920	100	1030	6	72,40
Т-199.250.13.000-141	920	150	1030	6	89,62
Т-199.250.13.000-142	920	200	1030	6	94,84
Т-199.250.13.000-143	920	300	1030	6	117,28
Т-199.250.13.000-144	920	350	1030	6	131,11
Т-199.250.13.000-145	920	400	1030	6	139,72
Т-199.250.13.000-146	920	500	1030	6	162,16
Т-199.250.13.000-147	1020	100	1130	6	96,05
Т-199.250.13.000-148	1020	150	1130	6	108,51
Т-199.250.13.000-149	1020	200	1130	6	120,96
Т-199.250.13.000-150	1020	300	1130	6	145,85
Т-199.250.13.000-151	1020	350	1130	6	158,41
Т-199.250.13.000-152	1020	400	1130	6	170,78
Т-199.250.13.000-153	1020	500	1130	6	195,69
