Завод "Северозапад" изготавливает под заказ накладки стыковые КР-70/80/100/120/140.
Скрепление накладок стыковых происходит с помощью следующего крепежа:
- Болта М24х110 по ГОСТ 7798-70
- Шайбы М24 по ГОСТ 11371-78
- Гаек М24 ( в количестве 2-х шт.) по ГОСТ 5915-70

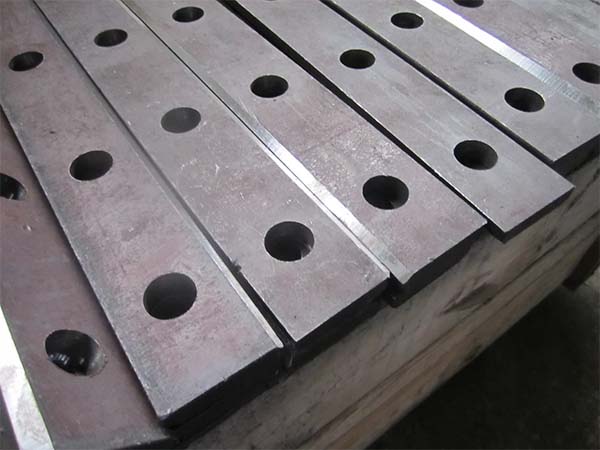

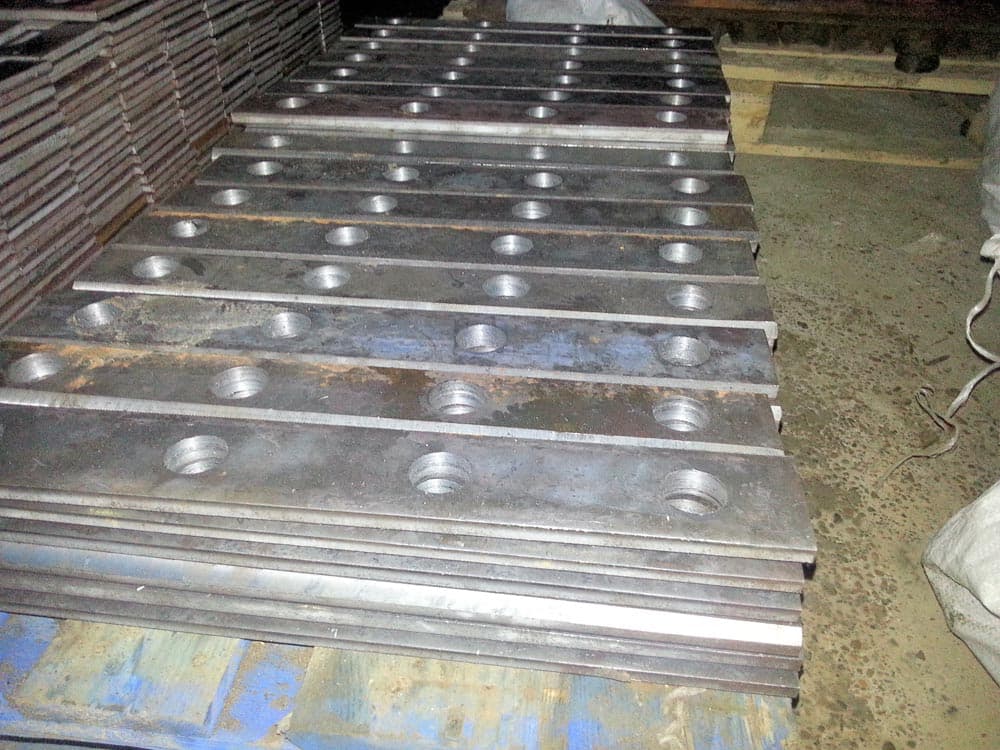

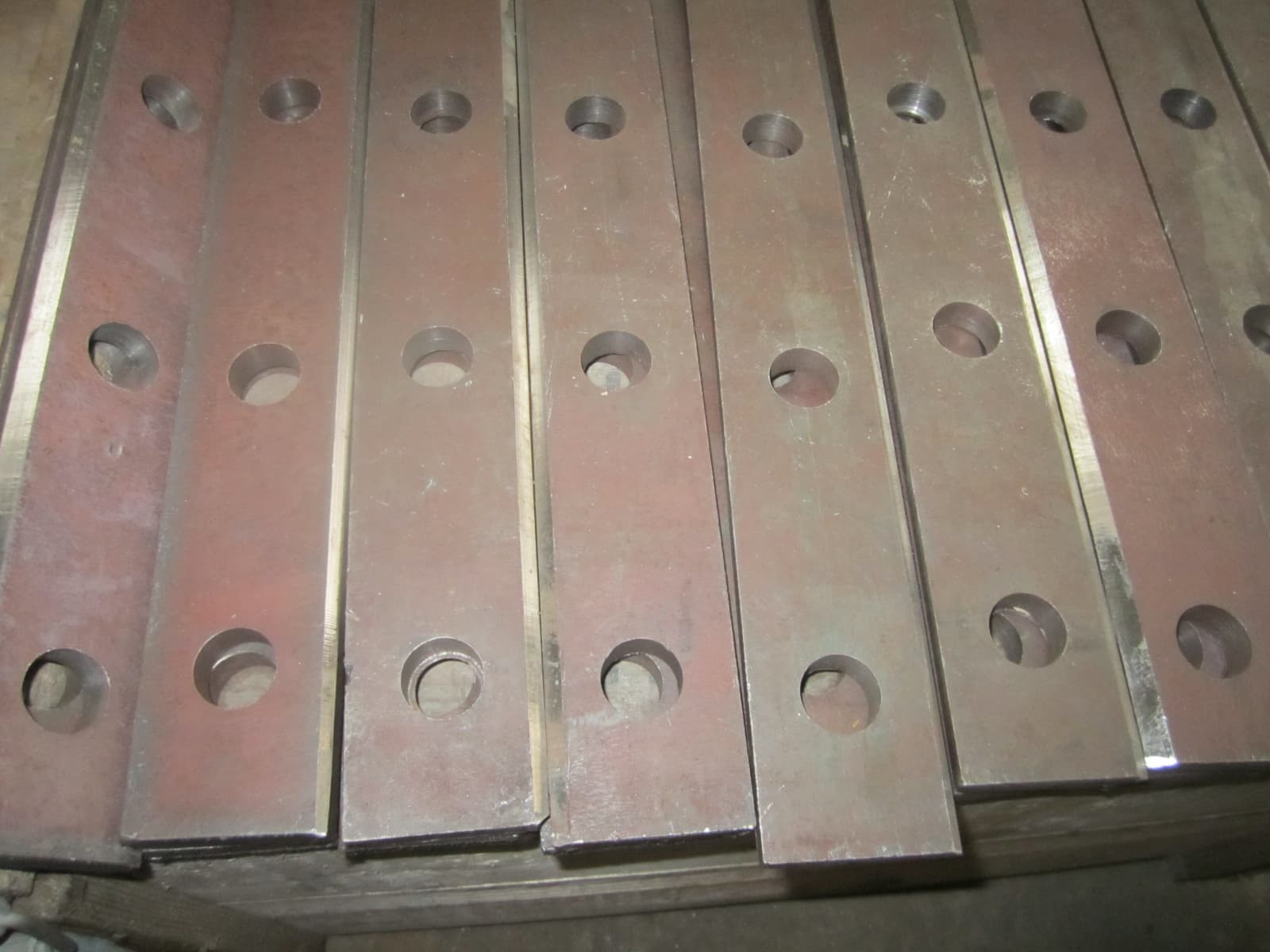

Накладка стыковая
Чертеж накладки стыковой для крановых рельс
|
Марка стыка |
Тип рельса |
Масса(кг) |
|---|---|---|
|
РС 3 |
КР 70 |
3,4 |
|
КР 80 |
3,4 |
|
|
РС 4 |
КР 100 |
5,02 |
|
РС 5 |
КР 120 |
7,2 |
|
РС 6 |
КР 140 |
9,7 |
Цены
Наименование |
Размеры, мм |
Масса, кг |
Материал: лист |
Цена, руб. |
| Марка стыка - ТС3 | 660х120х25 | 14,76 | 25 ГОСТ 19903-74 | 1850 |
| Тип рельса - КР-70 | Ст3пс ГОСТ 14637-89 | |||
| Марка стыка - ТС4 | 660х130х30 | 18,85 | 28 ГОСТ 19903-74 | 2500 |
| Тип рельса - КР-80 | Ст3пс ГОСТ 14637-89 | |||
| Марка стыка - ТС5 | 660х150х36 | 28 | 28 ГОСТ 19903-74 | 3500 |
| Тип рельса - КР-100 | Ст3пс ГОСТ 14637-89 | |||
| Марка стыка - ТС6 | 660х170х40 | 37 | Ст09ГС12 ГОСТ 1928-73 | 4300 |
| Тип рельса - КР-120 | ||||
| Марка стыка - ТС7 | 660х170х50 | 44,04 | Ст09ГС12 ГОСТ 1928-73 | 6300 |
| Тип рельса - КР-140 |
