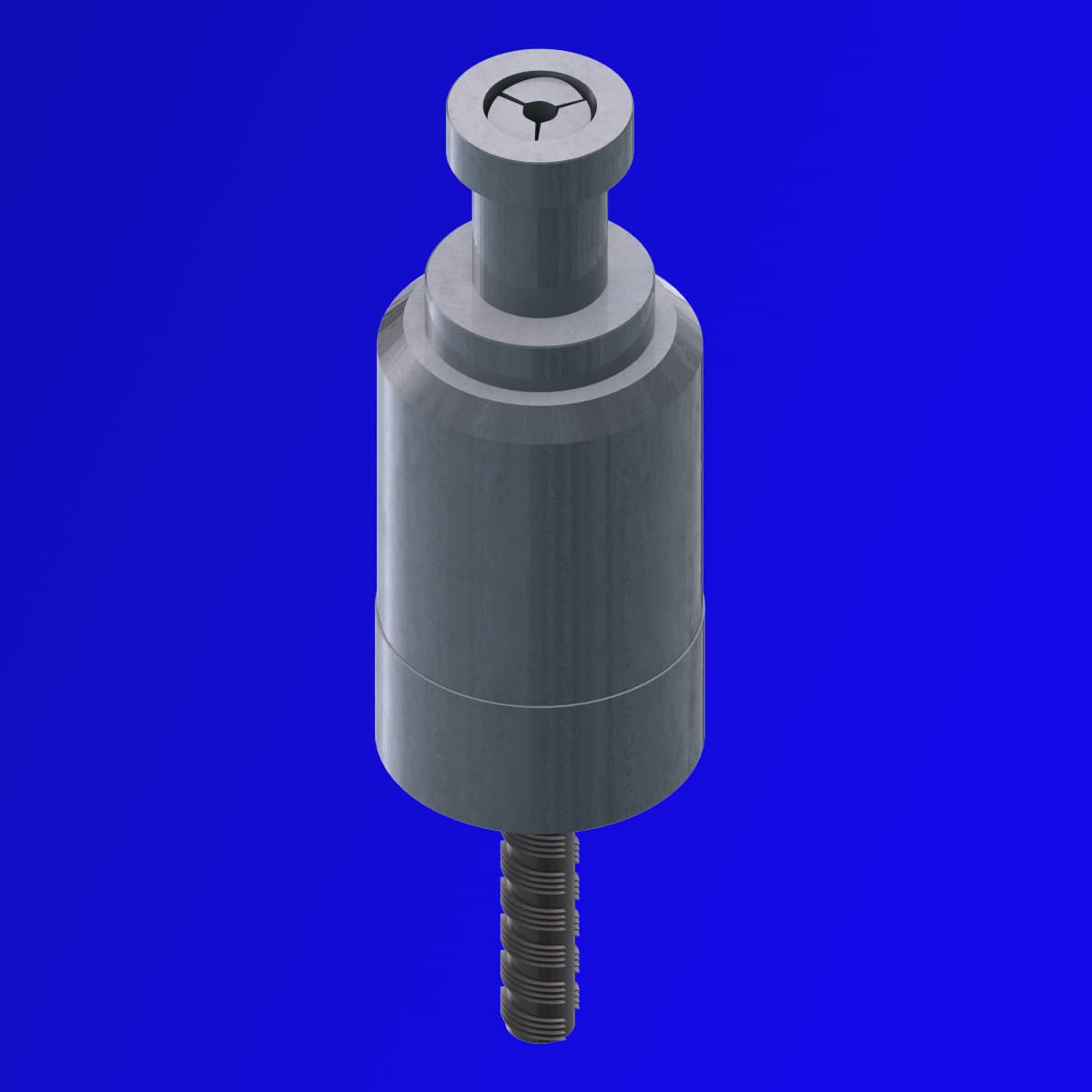

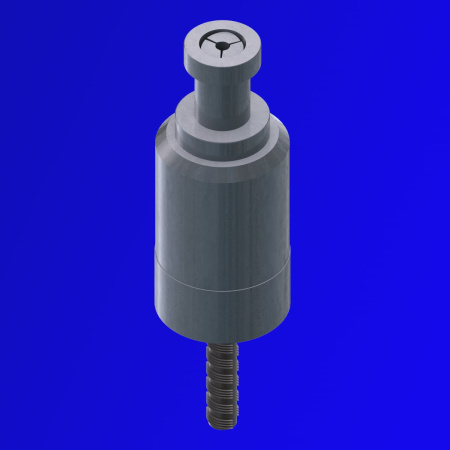

Чертеж зажима типа 3
Необходимые в строительной и производственной сферах зажимные цанги арматуры используют для максимально плотного крепления холоднотянутого арматурного отрезка. Зажимная цанга – это мощная коническая втулка, выполненная из прочного нержавеющего металла.
Внутри зажимной цанги располагаются лепестки, которые имеют специальную резьбу для удержания арматуры. Упругость внутренних клиньев зажимной цанги обязана обеспечивать максимально жесткий зажим арматуры с силой, которой будет более чем достаточно для того, чтобы надежно удерживать арматурный стержень в натянутом положении.
Цанги можно отнести к классу дополнительного строительного оборудования для дальнейшего монтажа готовых профессиональных технологических линий по производству ЖБИ любых конструкций с использованием арматуры различных классов.
Таблица — Зажимы для арматуры тип 3 (Размеры, мм)
| Тип | Марка | D | L | l | b |
| Не более | |||||
| 3 | С3-16-25 | 80 | 120 | 55 | — |
| 3 | С3-25-32 | 100 | 180 | 55 | — |
| 3 | С3-32-40 | 115 | 200 | 55 | — |
