Тройники сварные

Тройники сварные переходные ОСТ 36-24-77

Dy,	DH,	S,	dH,	S 1,	L,	H,	Ру, МПа (гкс/см2)			Цена, с НДС
мм	мм	мм	мм	мм	мм	мм	неагрессивных		среднеагрессивных	Цена, с НДС
		8					1,6(16)		1,0 (10)	12480
		8	325	8			1,6(16)		1,0 (10)	12480
							2,5(25)		-	14980
		10		8			-		1,6(16)	15400
		14		10			-		2,5(25)	21140
500	530	8		8	400	400	1,6(16)		1,0 (10)	13120
		10	426	8			2,5(25)		1,6(16)	15680
		14		12			-		2,5(25)	22120
		8		8			1,6(16)		1,0 (10)	13600
		10	530	10			2,5(25)		1,6(16)	16940
		14		14			-		2,5(25)	23520
		8		6			1,6(16)		1,0 (10)	16100
		12	325	8			2,5(25)		1,6(16)	23940
		15		10			-		2,5(25)	29820
		8		8			1,6(16)		1,0 (10)	16660
		12	426	8			2,5(25)		1,6(16)	24080
		15		12			-		2,5(25)	30800
600	630	8		8	450	450	1,6(16)		1,0 (10)	16940
		12	530	10			2,5(25)		1,6(16)	25200
		15		14			-		2,5(25)	31920
		8		8			1,6(16)		1,0 (10)	17780
		12	630	12			2,5(25)		1,6(16)	26600
		15		15			-		2,5(25)	33180
		8					1,0(10)		0,63(6,3)	23920
		10		8			1,6(16)		1,0 (10)	29510
		14	426				-		1,6(16)	40690
		16		8			2,5(25)		-	46020
		20		12			-		2,5(25)	57850
		8					1,0(10)		0,63(6,3)	24180
		10		8			1,6(16)		1,0 (10)	29640
		14	530				-		1,6(16)	41340
800	820	16		10	550	550	2,5(25)		-	46670
		20		14			-		2,5(25)	58630
		8					1,0(10)		0,63(6,3)	24570
		10		8			1,6(16)		1,0 (10)	29770
		14	630				-		1,6(16)	42380
		16		12			2,5(25)		-	47840
		20		16			-		2,5(25)	59540
		8		8			1,0(10)		0,63(6,3)	25870
		10	820	10			1,6(16)		1,0 (10)	32370
		14		14			-		1,6(16)	45110
800	820	16	820	16	550	550	2,5(25)		-	51480
800	820	20	820	20	550	550	-		2,5(25)	64090
		8					1,0(10)	0,63(6,3)		34970
		12		8			1,6(16)		1,0 (10)	51090
		16	530				-		1,6(16)	68250
		20		10			2,5(25)		-	84110
		8					1,0(10)		0,63(6,3)	35490
		12	630	8			1,6(16)		1,0 (10)	51610
		16					-		1,6(16)	69030
		20		12			2,5(25)		-	84890
1000	1020	8		8	650	650	1,0(10)		0,63(6,3)	34450
		12		10			1,6(16)		1,0 (10)	53170
		16	820	14			-		1,6(16)	71110
		20		16			2,5(25)		-	87620
		8		8			1,0(10)		0,63(6,3)	37440
		12	1020	12			1,6(16)		1,0 (10)	56030
		16		16			-		1,6(16)	74490
		20		20			2,5(25)		-	92950
		10		8			1,0(10)		0,63(6,3)	59930
		16	820	10			1,6(16)		1,0 (10)	93860
		18		14			-		1,6(16)	107120
		10		8			1,0(10)		0,63(6,3)	60710
1200	1220	16	1020	12	750	750	1,6(16)		1,0 (10)	95940
		18		16			-		1,6(16)	109980
		10		10			1,0(10)		0,63(6,3)	63830

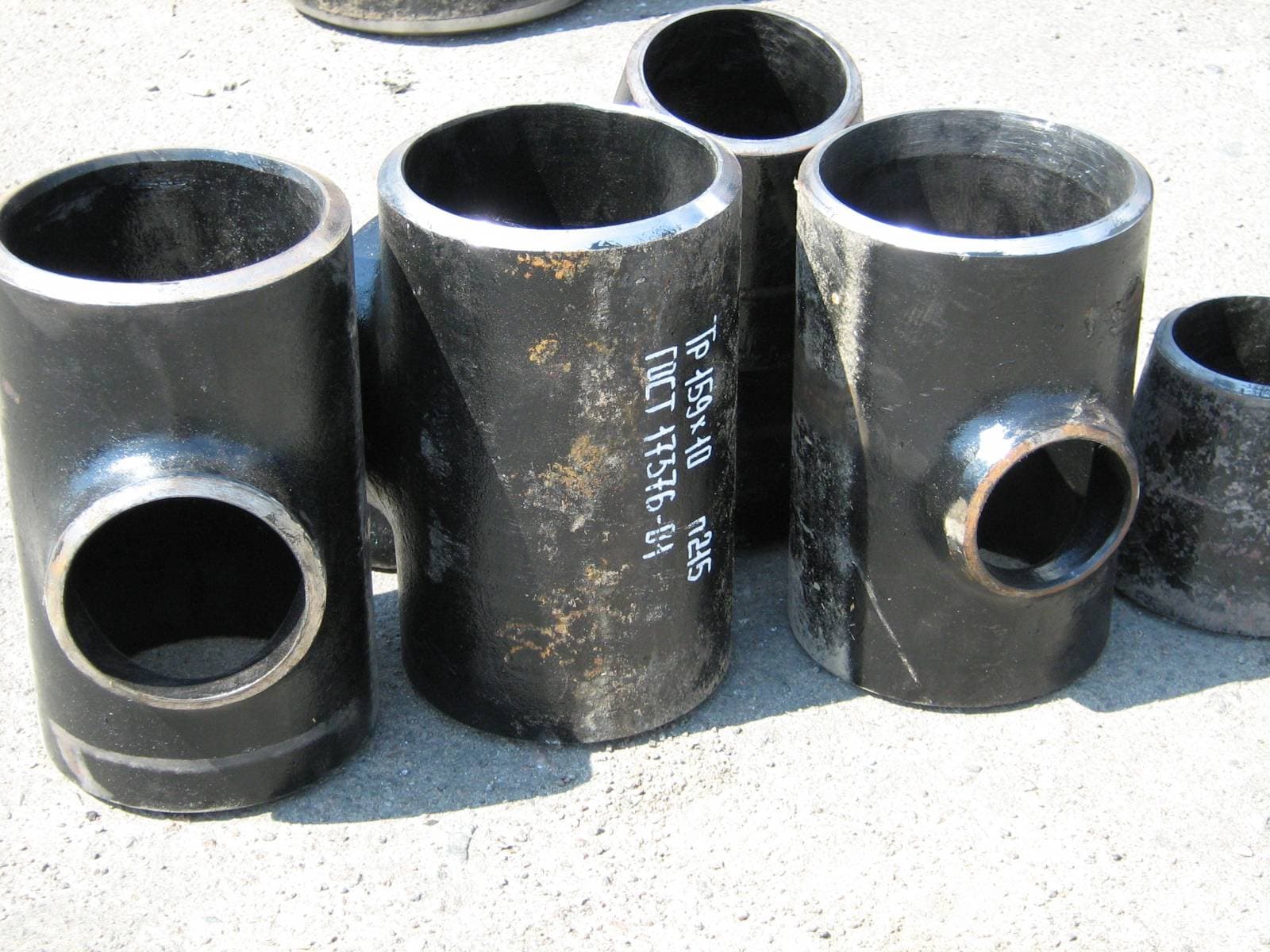

Фото тройников сварных ОСТ 36-24-77 Чертеж тройников сварных ОСТ 36-24-77

Тройники сварные переходные ОСТ 34-10-764-97

Условный проход	Стенка	Ру, МПа	Масса, кг	Цена за шт. с НДС
500 х 400	14 х 10	2,5	132,3	18522
500 х 400	11х9	1,6	106,6	14924
600 х 400	14 х 12	2,5	180,8	25312
600 х 400	12 х 9	1,6	153,3	21462
600 х 500	18 х 8	2,5	208,4	29176
600 х 500	12 х 11	1,6	157,9	22106
600 х 500	10 х 8	1.0	128,8	18032
700 х 400	18 х 9	2,5	279,4	39116
700 х 400	11 х 9	1,6	182,2	25508
700 х 500	18 х 11	2,5	281,8	39452
700 х 500	14 х 8	1,6	218,4	30576
700 х 600	18 х 14	2,5	297,9	41706
700 х 600	14 х 10	1,6	230,9	32326
700 х 600	11 х 8	1.0	172,5	24150
800 х 400	18 х 10	2,5	354,7	42564
800 х 400	12 х 14	1,6	245	34300
800 х 500	18 х 14	2,5	365,4	43848
800 х 500	11х11	1,6	230,2	32228
800 х 600	22 х 12	2,5	428	51360
800 х 600	14 х 12	1,6	296,1	41454
800 х 600	11 х 10	1.0	239,7	33558
800 х 700	22 х 14	2,5	477,3	57276
800 х 700	18 х 9	1,6	376,8	45216
800 х 700	11 х 9	1.0	252,3	35322
1000 х 400	18 х 16	2,5	456,1	52452
1000 х 400	14 х 9	1,6	349,6	40204
1000 х 500	22 х 11	2,5	530,5	61008
1000 х 500	14 х 11	1.6	353,9	40700
1000 х 500	14 х 8	1.0	343,2	39468
1000 х 600	22 х 14	2,5	548,4	63066
1000 х 600	18 х 10	1.6	438,4	50416
1000 х 600	14 х 10	1.0	353	40595
1000 х 700	22 х 18	2.5	676,7	77821
1000 х 700	18 х 11	1,6	530,6	61019
1000 х 700	14 х 9	1.0	415,4	47771
1000 х 800	25 х 18	2,5	735,8	84617
1000 х 800	18 х 14	1,6	537,4	61801
1000 х 800	14 х 9	1.0	418,8	48162
1200 х 400	22 х 12	2,5	652,3	75015
1200 х 400	14 х 16	1,6	422,9	48634
1200 х 500	22 х 14	2,5	650,4	74796
1200 х 500	18 х 8	1,6	522,8	60122
1200 х 500	14 х 8	1.0	412,6	47449
1200 х 600	22 х 18	2,5	670	77050
1200 х 600	18 х 12	1,6	535,8	61617
1200 х 600	14 х 10	1.0	428,9	49324
1200 х 700	25 х 18	2,5	884,6	101729
1200 х 700	18 х 14	1,6	647,9	74509
1200 х 700	14 х 9	1.0	510	58650
1200 х 800	25 х 22	2,5	901,9	103719
1200 х 800	22 х 11	1,6	792,7	91161
1200 х 800	14 х 9	1.0	490,6	56419
1200 х 1000	25 х 10	1,6	948,8	109112
1200 х 1000	18 х 10	1.0	717,4	82501
1400 х 400	18 х 9	1,6	619,8	71277
1400 х 400	14 х 9	1.0	487,1	56017
1400 х 500	18 х 11	1,6	618,4	71116
1400 х 500	14 х 8	1.0	481,3	55350
1400 х 600	18 х 14	1,6	638,8	73462
1400 х 600	14 х 10	1.0	487,7	56086
1400 х 600	14 х 8	0.6	482,1	55442
1400 х 700	22 х 9	1,6	880	101200
1400 х 700	14 х 11	1.0	587,8	67597
1400 х 700	14 х 9	0.6	575,1	66137
1400 х 800	22 х 12	1,6	878,5	101028
1400 х 800	18 х 9	1.0	758	87170
1400 х 800	14 х 9	0.6	591,4	68011

Фото тройника переходного сварного ОСТ34-10-764-97 Чертеж тройника сварного переходного ОСТ-34-10-764-97

Тройники сварные равнопроходные ОСТ 34-10-762-97

Условный проход	Стенка	Ру, МПа	Масса, кг	Цена за шт. с НДС
	22 х 16	4	164	22960
400	16 х 12	2,5	126	17640
	10 х 10	1,6	83	11620
500	11 х 8	1,6	120,8	16912
500	18 х 8	2,5	178,5	24990
	18 х 14	2,5	295,6	38428
600	14 х 12	1,6	240	31200
	10 х 10	1	177.5	24850
	11 х 9	1	228	29640
700	18 х 9	1,6	336,2	42025
	22 х 14	2,5	427,7	53462
	22 х 18	2,5	611	73320
800	18 х 11	1,6	440,8	55100
	14 х 9	1	337,6	42200
	22 х 14	1,6	881,2	105744
1000	18 х 14	1	705	84600
	14 х 10	0.6	575,5	69060
	14 х 11	0.6	777,7	93324
1200	18 х 14	1	1166,3	139956
	25 х 18	1,6	1344,1	161292
	25 х 25	1,6	1966,4	235968
1400	22 х 14	1	1580,8	189696
	18 х 14	0.6	1353,8	162456
	14 х 14	0.4	1123,3	134796
	14 х 14	0.4	1334	160080
1600	18 х14	0.6	1605,2	192624
	22 х 18	1	1926,4	231168

Фото тройника равнопроходного ОСТ34-10-762-97 Чертеж тройника равнопроходного сварного ОСТ34-10-762-97
