Корпус на опорной балке для пружин ОСТ 24.125.123-01

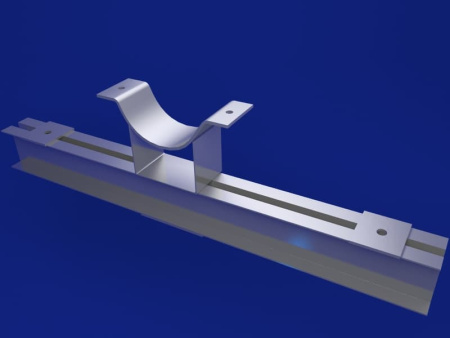

Корпус на опорной балке

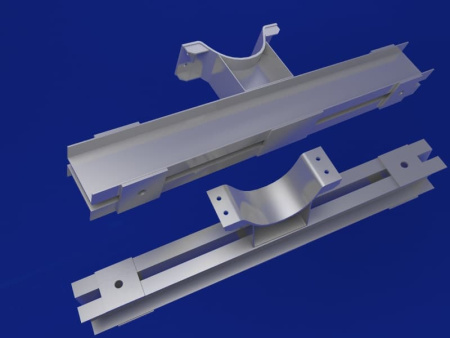

Корпус на опорной балке фото 2Корпус на опорной балке фото 3

Чертеж корпуса на опорной балке для пружин

чертеж корпуса на опорной балке рис.1чертеж корпуса на опорной балке рис.2чертеж корпуса на опорной балке рис.3

Корпуса на опорной балке для пружин предназначены для крепления горизонтальных трубопроводов, в составе подвесок ОСТ 24.125.122-01.

Наружный диаметр прокладываемых трубопроводов 159 – 920мм.

Корпуса на опорной балке для пружин изготавливаются для трубопроводов из хромомолибденованадиевых, углеродистых, кремнемарганцовистых и аустенитных сталей.

Корпуса на опорной балке для пружин изготавливаются в соответствии с чертежами ОСТ 24.125.123-01 по техническим требованиям ОСТ 24.125.170-01.

Таблица  1 — Размеры корпусов на опорной балке для трубопроводов из хромомолибденованадиевых сталей.

Испол.Наруж. диам. трубопров. Дн, ммТеоретическая масса, кгШирина корпуса В, ммВысота опорной балки L1, ммВысота корпуса на опорной балке Н, ммДиам. присоединительных отвер. блоков пружинных, мм
0115927,6820087031722
0219429,7620087036222
0321929,8920087037922
0424532,9420087039222
0527335,0320097041022
0632538,5520097044522
0737764,64260125049826
0842666,58260125053926
0946572,78260125056826
1053084,43260132058533
1163098,63260132065233
12720129,07300152073439
13920134,57300152087139



Таблица  2 — Размеры корпусов на опорной балке для трубопроводов из углеродистых, кремнемарганцовистых и аустенитных сталей.



Испол.Наруж. диам. трубопров. Дн, ммТеоретическая масса, кгШирина корпуса В, ммВысота опорной балки L1, ммВысота корпуса на опорной балке Н, ммДиам. присоединительных отвер. блоков пружинных, мм
1415927,8020087029622
1519429,3220087034322
1621929,4220087035922
1724532,2920087037222
1827334,3620097039022
1932537,7020097042522
2037763,44260125047826
2142665,28260125051926
2246571,38260125054826
2353082,83260132056533
2463096,33260132063233
25720125,87300152071439
26820131,37300152078339
