ОСТ 34-10-745-93

блок пружинный опорный

 Чертеж  блока пружинного опорного

чертеж блока пружинного опорного

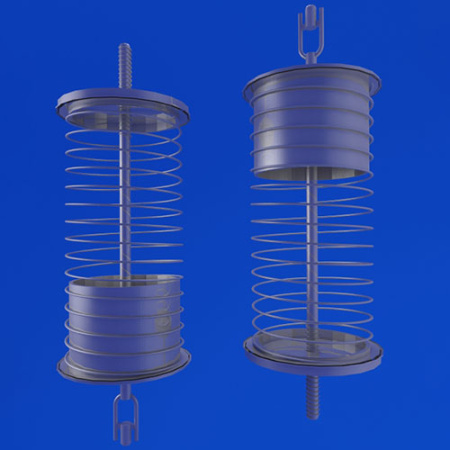

Блок пружинный опорный ОСТ 34-10-745-93

Конструкция и размеры

Представленный стандарт распространяется на пружинные опорные блоки для пружинных подвесок трубопроводов ТЭС и АЭС, пылегазовоздухопроводов ТЭС.

Блоки предназначаются для работы при температуре окружающей среды до плюс 120 градусов.

Конструкция и размеры блоков пружин при рабочих деформациях должны соответствовать указанным на чертеже 1 и в таблице 1 и 2.

Чертеж 1 и таблица 1

чертеж 1 Блок пружинный

Размеры в мм
Обозначение блока пружинного опорногоdДопускаемая нагрузка кН (кгс)LL1H0DМасса, кг
На блок*На пружинуВ свободном состоянии пружины
С прогибом пружины λ = 140 мм
01124,5 (450)1,26 (128)3206602701205,8
022,73 (278)2846,8
031615 (1500)5,24 (534)36076030816013,6
048,00 (816)32715,4
052024 (2400)11,67 (1190)81534620,3
0616,24 (1666)36922,6
0719,66 (2005)86541427,4
082434 (3400)26,34 (2586)87039922043,5

Продолжение таблицы 1

Размеры в мм
Обозначение блока пружинного опорногоdДопускаемая нагрузка кН (кгс)LL1H0DМасса, кг
На блок*На пружинуВ свободном состоянии пружины
С прогибом пружины λ = 140 мм
093048 (4800)32,60 (3325)400107050722064,2
1040,00 (4080)53869,2
1155 (5500)48,60 (4955)54975,6
123668 (6800)58,45 (5960)420102550825097,9
С прогибом пружины λ = 70 мм
13124,5 (450)1,26 (128)3205101431204,3
142,73 (278)1514,9
151615 (1500)5,24 (534)36061016616010,0
168,00 (816)17711,1
172024 (2400)11,67 (1190)66518814,7
1816,34 (1666)20116,1
1919,66 (2005)22619,8
202434 (3400)26,34 (2685)72022122032,1
213048 (4800)32,60 (3325)40082027744,4
2240,00 (4080)28947,5
2355 (5500)48,60 (4956)30450,1
243668 (6800)58,45 (5960)42082528425069,58

*Нагрузка при разгруженной пружине

Таблица 2

Обозначение блока пружинного опорногоПоз.1 Тяга с ушком 1 шт.Поз.2 Стакан 1 шт.Поз.3 Диск 1 шт.Поз.4 Пружина 1 шт.Поз. 5 Гайки 2 шт.
Обозначение по
ОСТ 34-10-740ОСТ 34-10-745ОСТ 34-10-745ОСТ 33,764,01ГОСТ 5915
С прогибом пружины λ = 140 мм
011-312-203-0113М 12.5
022-2214
031-332-243-0215М 16.5
0416
051-352-263-0317М 20.5
0618
071-362-2819
081-382-303-0420М 24.5
091-402-323-0521М 30.5
1022
112-3423
121-422-363-0624М 36.5
С прогибом пружины λ = 70 мм
131-302-193-0101М 12.5
142-2102
151-322-233-0203М 16.5
1604
171-342-253-0305М 20.5
1806
192-2707
201-372-293-0408М 24.5
211-392-313-0509М 30.5
2210
232-3311
241-182-353-0612М 36.5

Пружины должны производиться в соответствии с требованиямиОСТ 108.764.01-80.

Пример условного обозначения блока пружинного опорного с допустимой нагрузкой на пружину 1,26кН (128кгс) и прогибом 210 мм:

Блок пружинный опорный 01ОСТ34-10-745

Определение рабочих нагрузок, а также выбор и расчет затяжек пружин для подвесок выполняется по руководящим техническим материалам: «Выбор упругих опор для трубопроводов тепловых и атомных электростанций РТМ 24.038.12-72».

Предельное отклонение размеров: формула расчета

Прочие технические требования по ТУ 34-42-10380 и поОСТ 34-10-723.

Конструкция и размеры диска должны соответствовать указанным на чертеже 3 и в таблице 4.

Чертеж 3 и таблица 5

чертеж 3 Блок пружинный

Размеры в мм
Обозначение дискаD Пред. откл. h14d Пред. откл. H14SМасса, кг
3-0112013100,86
3-0215018121,87
3-0323162,48
3-0422027205,88
3-05345,92
3-0625040259,38

Пример условного обозначения основания диска с отверстием под тягу диаметром 16 мм:

Диск 3-02 ОСТ 34-10-745

 * Справочные размеры

Материал: лист расчет по формуле

Основание может быть изготовлено квадратной формы со стороной

формула

Конструкция и размеры кольца должны соответствовать указанным на чертеже 4 и в таблице 6.

Чертеж 4 и таблица 6

чертеж 4 блок пружинный

Размеры в мм
Обозначение кольцаDн x SLМасса, кг
4-0189х3,5750,59
4-021300,96
4-03850,63
4-041501,10
4-05108х41001,11
4-064801,93
4-071301,33
4-082202,36
4-091601,64
4-102802,87
4-11133х61552,91
4-122604,83
4-132104,13

Продолжение таблицы 6

Размеры в мм
Обозначение кольцаDн x SLМасса, кг
4-14133х6 3807,33
4-152354,41
4-164107,70
4-17159х72155,64
4-183709,71

Пример условного обозначения кольца с наружным диаметром 133 мм и длиной 380 мм.

Кольцо 4-14 ОСТ 34-10-745

Материал: Труба формула расчета материала трубы

Информационные данные

Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.

Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова

Взамен ОСТ 34-42-745-85

Ссылочные нормативно-технические документы

Обозначение НТД, на которые дана ссылкаНомер пункта, подпункта, перечисления, приложения
ГОСТ 1577-81п.4.1
ГОСТ 5915-70Таблица 2
ГОСТ 19903-74п.4.2
ТУ 14-3-190-82п.5.1
ТУ 34-42-10380-83п.3.3
ОСТ 108,764,01-80Таблица 2
ОСТ 34-10-723-93п.3.3
ОСТ 34-10-741-93Таблица 2
ОСТ 34-10-743-93Таблица 2
