Подземные дренажные емкости

Подземные дренажные емкости являются неотъемлемой частью нефте- и газодобывающих предприятий.

Главное назначение этих емкостей заключается во временном хранении различного рода жидкостей:

  • щелочей;
  • кислот;
  • сточных вод;
  • бензина и так далее.

Помимо этого, необходимость в использовании дренажных емкостей может возникнуть и в условиях чрезвычайной ситуации, например, когда срочно понадобится слив топлива.

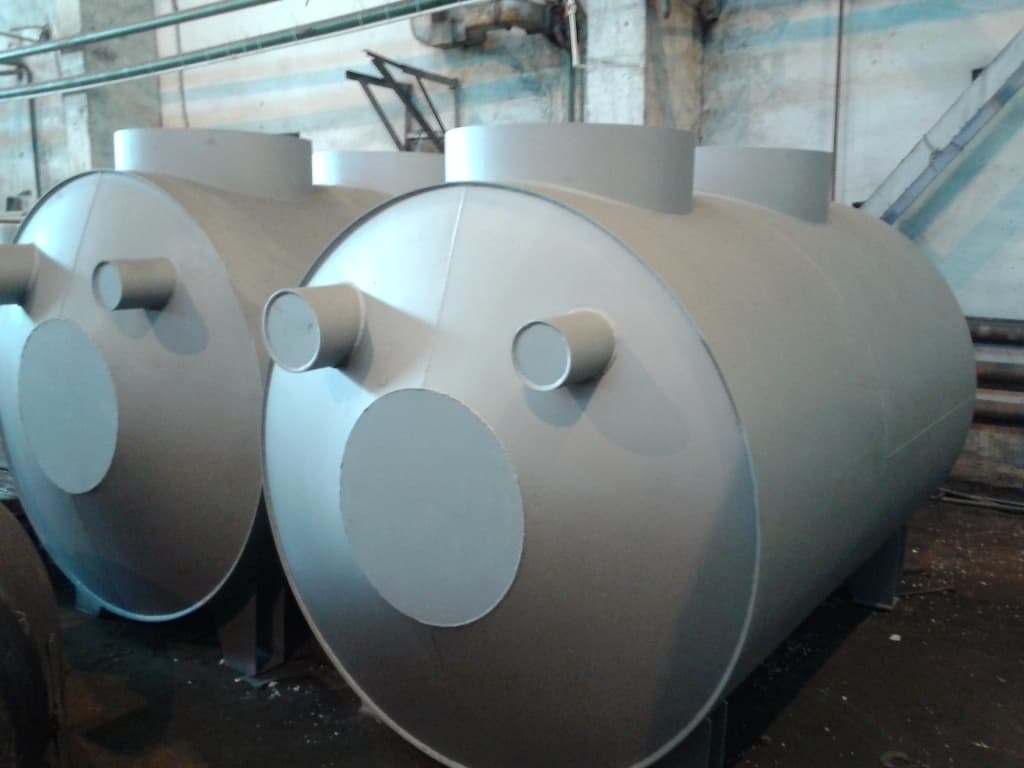

Конструктивное исполнение подземных дренажных емкостей

Дренажная емкость производится в виде полого металлического цилиндра, оснащенного двумя конусами на торцах и двумя люками, которые располагаются в верхней части цилиндра. Один люк специализирован для закачки и откачки жидкости из емкости, а второй применяется тогда, когда есть необходимость в проведении ремонтных и профилактических работ по обслуживанию оборудования.

Помимо этого, каждая дренажная емкость оборудуется электрическим насосным устройством, при помощи которого производится перекачка жидкости. Так как в емкости могут находится агрессивные или легковоспламеняющиеся жидкости, они обладают взрывозащитным исполнением.

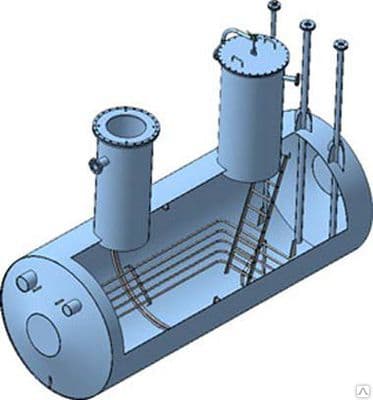

Эскиз емкости ЕП                                                                     Емкость ЕПП

Емкость типа ЕП Емкость ЕПП

Типы дренажных емкостей

Подземные дренажные емкости могут быть двух типов:

  1. Емкость с подогревателем (тип ЕЕП).
  2. Емкость без подогревателя (тип ЕП).

В тяжелой промышленности используются именно эти подземные емкости. Виды дренажных емкостей различаются в зависимости от высоты горловины, а также объема и наличия подогревателя.

Таблица 1 — Параметры ЕП

Параметры емкости Значение
Давление, МПа рабочее, не более 0,07
расчетное 0,07
пробное 0,2
t, ?С рабочая, не более 80
расчетная 100
Среда в емкости: остатки светлых и темных нефтепродуктов, нефть, масла, с содержанием Н2S в газовой фазе не более 1,8% объемн.;  (для термообработаных емкостей свыше 1,8% объемн., а также остатки щелочных сред (РН>5) при любом содержании Н2S).
Характеристика среды: класс опасности — 2,3,4 по ГОСТ 12.1.007-76, категория взрывоопасности — IIA, IIB по ГОСТ Р 51330.11-99, группа взрывоопасной смеси — Т3 по ГОСТ Р 51330.5-99, пожароопасная
Группа сосуда по ОСТ 26 291-94 5а
Прибавка для компенсации коррозии, мм:
— без термообработки 2,0
— с термообработкой 4,0
Расчетный срок службы, лет:
— без термообработки 20
— с термообработкой 12
Сейсмичность по 12-ти бальной шкале, баллов, не более 6



Таблица 2 — Штуцеры ЕП

Обозначение Назначение Размеры в зависимости от объёма аппарата
А Люк 800
Б Для насоса 700
В Вход продукта 200
Д Выход продукта аварийный 150
Е Выход пара 100
Ж Воздушник 100
З Для уровнеметра 65-10
И Для термопреобразователя 50



Таблица 3 — Габариты ЕП

Обозначение Размеры, мм
D L L1 L2 L3 L4 L5 L1 L2 H H1 H S*

ЕП 8-2000-1-1 (2;3)

ЕП8-2000-1300-1 (2;3)

 2000 2900 2400 500 1050 700 2170 2070 120 3660 1300 600 8

ЕП 12,5-2000-1-1 (2;3)

ЕП12,5-2000-1300-1 (2;3)

 2000 4300 3800 1300 1400 730 2170 2070 200 3660 1300 600 8

ЕП 16-2000-1-1 (2;3)

ЕП16-2000-1300-1 (2;3)

 2000 5300 4800 1300 2200 890 2170 2070 200 3660 1300 600 8

ЕП 20-2400-1-1 (2;3)

ЕП20-2400-900-1 (2;3)

 2400 4830 4200 1300 1700 800 2570 2470 200 3660 900 800 8

ЕП 25-2400-1-1 (2;3)

ЕП25-2400-900-1 (2;3)

 2400 5830 5200 1300 2600 800 2570 2470 200 3660 900 800 8

ЕП 40-2400-1(2)-1 (2;3)

ЕП40-2400-900-1 (2;3)

ЕП40-2400-1600-1 (2;3)

 2400 9030 8400 1300 5600 1000 2570 2470 200

3660

4360

900

1600

 800 8

ЕП 63-3000-2-1 (2;3)

ЕП63-3000-1000-1 (2;3)

 3000 9250 8400 1300 5600 1000 3210 3070 200 4360 1000 1100 10

* — толщины S даны для нетермообработанных емкостей



Таблица 4 — Параметры ЕПП

Параметры емкости Значение в емкости Значение в емкости
Давление, МПа рабочее, не более 0,07 0,5
расчетное 0,07 0,7
пробное 0,2 1
t, ?С рабочая, не более 80 164
расчетная 100 180
Среда в емкости: остатки светлых и темных нефтепродуктов, нефть, масла, с содержанием Н2S в газовой фазе не более 1,8% объемн.;  (для термообработаных емкостей свыше 1,8% объемн., а также остатки щелочных сред (РН>5) при любом содержании Н2S).
Характеристика среды: класс опасности — 2,3,4 по ГОСТ 12.1.007-76, категория взрывоопасности — IIA, IIB по ГОСТ Р 51330.11-99, группа взрывоопасной смеси — Т3 по ГОСТ Р 51330.5-99, пожароопасная.
Группа сосуда по ОСТ 26 291-94 5а —
Прибавка для компенсации коррозии, мм:
— без термообработки 2,0 —
— с термообработкой 4,0 —
Расчетный срок службы, лет:
— без термообработки 20 —
— с термообработкой 12 —
Сейсмичность по 12-ти бальной шкале, баллов, не более 6 —



Таблица 5 — Штуцеры ЕПП

Обозначение Назначение Размеры в зависимости от объёма аппарата
А Люк 800
Б Для насоса 700
В Вход продукта 200
Д Выход продукта аварийный 150
Е Выход пара 100
Ж Воздушник 100
З Для уровнеметра 65-10
И Для термопреобразователя 50
К Вход теплоносителя 20-50
Л Выход теплоносителя 20-50



Таблица 6 — Габариты ЕПП

Обозначение Размеры, мм
D L L1 L2 L3 L4 L5 L1 L2 H H1 H S*

ЕПП 8-2000-1-1 (2;3)

ЕПП8-2000-1300-1 (2;3)

 2000 2900 2400 500 1050 700 2170 2070 120 3660 1300 600 8

ЕПП 12,5-2000-1-1 (2;3)

ЕПП12,5-2000-1300-1 (2;3)

 2000 4300 3800 1300 1400 730 2170 2070 200 3660 1300 600 8

ЕПП 16-2000-1-1 (2;3)

ЕПП16-2000-1300-1 (2;3)

 2000 5300 4800 1300 2200 890 2170 2070 200 3660 1300 600 8

ЕПП 20-2400-1-1 (2;3)

ЕПП20-2400-900-1 (2;3)

 2400 4830 4200 1300 1700 800 2570 2470 200 3660 900 800 8

ЕПП 25-2400-1-1 (2;3)

ЕПП25-2400-900-1 (2;3)

 2400 5830 5200 1300 2600 800 2570 2470 200 3660 900 800 8

ЕПП 40-2400-1(2)-1 (2;3)

ЕПП40-2400-900-1 (2;3)

ЕПП40-2400-1600-1 (2;3)

 2400 9030 8400 1300 5600 1000 2570 2470 200

3660

4360

900

1600

 800 8

ЕПП 63-3000-2-1 (2;3)

ЕПП63-3000-1000-1 (2;3)

 3000 9250 8400 1300 5600 1000 3210 3070 200 4360 1000 1100 10

* — толщины S даны для нетермообработанных емкостей



Оборудование подземных емкостей

Все подземные дренажные емкости оборудуются патрубками, чтобы подключить следующие устройства:

  • термометр;
  • показатель уровня жидкости;
  • манометр.

Подогреватель для дренажной емкости выполняется в форме змеевика, который устанавливается внутри обечайки. Чтобы защитить насосное оборудование емкости без подогревателя, оно оснащается фильтрами, которые предотвращают отложение механических примесей на стенках.

Некоторые подземные емкости имеют специальные отбойники, которые снижают колебания жидкости при проведении измерительных работ.
