Компенсаторы прямоугольные трехлинзовые ПГВУ

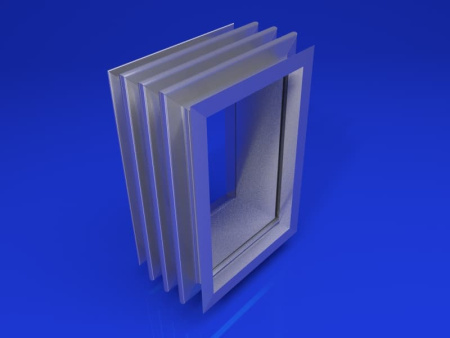

Компенсаторы трехлинзовые прямоугольные ПГВУ 2-е исполнение
Чертеж компенсатора трехлинзового прямоугольного ПГВУ
Характеристики компенсаторов трехлинзовых прямоугольных ПГВУ
Обозначение компенсатора с профилем линз | Условный проход Ду мм | Давление МПа | Масса,кг | ||
Профиль линзы | |||||
Одноволновой | Двухволновой | Одноволновой | |||
1 исп. | 2 исп. | ||||
01 ПГВУ 248-86 | 50 ПГВУ 248-86 | 300x400 | до 0,015 | 28 | 41 |
02 ПГВУ 248-86 | 51 ПГВУ 248-86 | 300x500 | 32 | 47 | |
03 ПГВУ 248-86 | 52 ПГВУ 248-86 | 300x600 | 35 | 52 | |
04 ПГВУ 248-86 | 53 ПГВУ 248-86 | 400x500 | 35 | 52 | |
05 ПГВУ 248-86 | 54 ПГВУ 248-86 | 400x600 | 39 | 58 | |
06 ПГВУ 248-86 | 55 ПГВУ 248-86 | 400x800 | 46 | 68 | |
07 ПГВУ 248-86 | 56 ПГВУ 248-86 | 500x600 | 43 | 63 | |
08 ПГВУ 248-86 | 57 ПГВУ 248-86 | 500x800 | 50 | 74 | |
09 ПГВУ 248-86 | 58 ПГВУ 248-86 | 500x1000 | 53 | 87 | |
10 ПГВУ 248-86 | 59 ПГВУ 248-86 | 600x800 | 54 | 79 | |
11 ПГВУ 248-86 | 60 ПГВУ 248-86 | 600x1000 | 62 | 92 | |
12 ПГВУ 248-86 | 61 ПГВУ 248-86 | 600x1200 | 69 | 102 | |
13 ПГВУ 248-86 | 62 ПГВУ 248-86 | 800x1000 | 69 | 102 | |
14 ПГВУ 248-86 | 63 ПГВУ 248-86 | 800x1200 | 76 | 111 | |
15 ПГВУ 248-86 | 64 ПГВУ 248-86 | 800x1600 | 91 | 133 | |
16 ПГВУ 248-86 | 65 ПГВУ 248-86 | 1000x1200 | 84 | 122 | |
17 ПГВУ 248-86 | 66 ПГВУ 248-86 | 1050x1350 | 91 | 133 | |
18 ПГВУ 248-86 | 67 ПГВУ 248-86 | 1000x1600 | 99 | 143 | |
19 ПГВУ 248-86 | 68 ПГВУ 248-86 | 1000x2000 | 114 | 165 | |
20 ПГВУ 248-86 | 69 ПГВУ 248-86 | 1200x1600 | 106 | 154 | |
21 ПГВУ 248-86 | 70 ПГВУ 248-86 | 1200x2000 | ---- | 175 | |
22 ПГВУ 248-86 | 71 ПГВУ 248-86 | 1200x2400 | ---- | 197 | |
23 ПГВУ 248-86 | 72 ПГВУ 248-86 | 1500x2750 | ---- | 232 | |
24 ПГВУ 248-86 | 73 ПГВУ 248-86 | 1600x2000 | ---- | 197 | |
25 ПГВУ 248-86 | 74 ПГВУ 248-86 | 1600x2400 | ---- | 219 | |
26 ПГВУ 248-86 | 75 ПГВУ 248-86 | 1600x3200 | ---- | 262 | |
27 ПГВУ 248-86 | 76 ПГВУ 248-86 | 2000x2400 | ---- | 240 | |
28 ПГВУ 248-86 | 77 ПГВУ 248-86 | 2000x3200 | ---- | 283 | |
29 ПГВУ 248-86 | 78 ПГВУ 248-86 | 2000x4000 | ---- | 326 | |
30 ПГВУ 248-86 | 79 ПГВУ 248-86 | 2400x3200 | ---- | 307 | |
31 ПГВУ 248-86 | 80 ПГВУ 248-86 | 2400x4000 | ---- | 347 | |
32 ПГВУ 248-86 | 81 ПГВУ 248-86 | 2500x4300 | ---- | 369 | |
33 ПГВУ 248-86 | 82 ПГВУ 248-86 | 2500x5000 | ---- | 407 | |
34 ПГВУ 248-86 | 83 ПГВУ 248-86 | 25005500 | ---- | 434 | |
35 ПГВУ 248-86 | 84 ПГВУ 248-86 | 2500x6800 | ---- | 503 | |
36 ПГВУ 248-86 | 85 ПГВУ 248-86 | 2500x7500 | ---- | 541 | |
37 ПГВУ 248-86 | 86 ПГВУ 248-86 | 2700x6000 | ---- | 471 | |
38 ПГВУ 248-86 | 87 ПГВУ 248-86 | 2800x4000 | ---- | 369 | |
39 ПГВУ 248-86 | 88 ПГВУ 248-86 | 3000x4300 | ---- | 396 | |
40 ПГВУ 248-86 | 89 ПГВУ 248-86 | 3000x6000 | ---- | 488 | |
41 ПГВУ 248-86 | 90 ПГВУ 248-86 | 3500x7000 | ---- | 568 | |
42 ПГВУ 248-86 | 91 ПГВУ 248-86 | 4000x7000 | ---- | 595 | |
43 ПГВУ 248-86 | 92 ПГВУ 248-86 | 4000x10000 | ---- | 756 | |
44 ПГВУ 248-86 | 93 ПГВУ 248-86 | 4600x9800 | ---- | 777 | |
45 ПГВУ 248-86 | 94 ПГВУ 248-86 | 5000x5000 | ---- | 541 | |
46 ПГВУ 248-86 | 95 ПГВУ 248-86 | 5000x7500 | ---- | 675 | |
47 ПГВУ 248-86 | 96 ПГВУ 248-86 | 5000x10000 | ---- | 810 | |
48 ПГВУ 248-86 | 97 ПГВУ 248-86 | 7500x10000 | ---- | 927 | |
49 ПГВУ 248-86 | 98 ПГВУ 248-86 | 7850х8000 | ---- | 857 |
