Опоры трубчатые для осветительных систем

Ни один строительный проект, будь то городские инфраструктурные объекты, жилые кварталы или промышленные предприятия, не обходится без разработки систем освещения и установки трубчатых опор.

Высоконадежные трубчатые опоры: виды и области применения

Трубчатые опоры являются неотъемлемым элементом городской инфраструктуры.

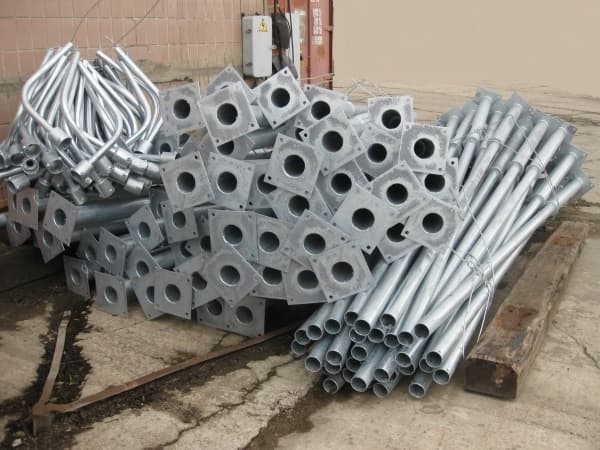

Трубчатые опоры ОТФ

Они используются при создании осветительных систем:

  • различных транспортных магистралей;
  • улиц;
  • парков;
  • территорий производственных и жилых комплексов.

Долговечность и надежность этих систем напрямую зависит от качества используемых опор.

 Чаще всего их подразделяют на три равноценные группы трубчатых опор.

  1. Несиловые опоры. Используются в тех местах, где важна не только возможность опоры выдерживать определенные нагрузки, но и ее эстетичность: парковые зоны, набережные и т.п. Подвод кабелей электропитания осуществляется подземным способом. Для этого в бетонной основе предусмотрены специальные отверстия. На них монтируют как обычные торшерные светильники, так и кронштейны для установки сразу нескольких консольных светильников.
  2. Силовые опоры. Применяют для освещения практически любых городских и загородных дорог, улиц, площадей, складов, АЗС, предприятий и т.п. Кабельные магистрали могут подаваться и подземным, и воздушным путем. Установка светильников (ЖКУ, РКУ, прожекторов) выполняется только через кронштейны.
  3. Смешанные («ОС Мосгортранс»). Трубчатые опоры этой группы, предназначены для выполнения сразу двух задач: освещения городских улиц и поддержания контактной сети, питающей электроэнергией общественный транспорт. Светильники устанавливаются на кронштейны, кабель подается любым из двух способов.

   Трубчатые опоры ОТ и ОТф          Силовые трубчатые опоры ОС и ОСф   Опоры ОКСТ «ОС Мосгортранс»

Размеры трубчатых несиловых опор ОТ и ОТф Трубчатые силовые опоры ОС и ОСф Опоры «ОС Мосгортранс»

Материалы и методы изготовления опор

На заводе металлоконструкций «Северозапад» все типы опор изготавливаются двумя способами:

  • из горячекатаных бесшовных труб;
  • из сварных прямошовных труб.

При этом используются разные марки стали, выбор которых зависит от характеристик окружающей среды.

Способы монтажа опор

По способу монтажа опоры делятся на 2 группы:

  1. Прямостоечные. Устанавливаются в заготовленный котлован определенной глубины и бетонируются.
  2. Фланцевые. Крепятся болтовым способом к фланцу фундаментного блока, забетонированного в котловане.

Конструкция опор

Чаще всего опоры состоят из двух труб разного диаметра (конической формы), последовательно соединенные между собой при помощи сварки. Поэтому на размерной линейке трубчатых опор всегда есть два диаметра:

  • D– диаметр нижней части, прикрепляемой к фундаменту;
  • d– диаметр верхней части, на которую устанавливаются светильники или кронштейны для них.

Кроме того, выделяют следующие условные обозначения, характеризующие габариты опоры:

  • Р – максимально допустимая нагрузка, кг;
  • Н – высота надземной части, м;
  • Н1 – глубина подземной части, м.

Эксплуатационные характеристики трубчатых опор

Все изделия проходят обработку методом горячей оцинковки или покрываются специальными смесями, обеспечивающими им высокую стойкость к коррозии и минимальный срок службы от 25 лет.

Наши специалисты помогут вам сориентироваться и выбрать оптимальный вариант по разумным ценам.

Технические характеристики опор трубчатых несиловых (ОТ и ОТф разных серий)



Трубчатые опоры типа ОТф (108/57) – с фланцевым соединение опоры и фундаментного блока

Обозначение опоры D d H Масса Установочное Фланец опоры Рекомендуемый
место ØA Sфл Мц n dотв Обозначение фланца фундаментный
мм мм м кг кронштейна мм мм мм шт мм блок
ОТф 108/57
ОТф(108/57)-1,5 108 57 1,5 17 - 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-0,8
ОТф(108/57)-2,0 108 57 2 20 - 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-0,8
ОТф(108/57)-2,5 108 57 2,5 24 - 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-0,8
ОТф(108/57)-3,0 108 57 3 26 - 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-0,8
ОТф(108/57)-3,2 108 57 3,2 28 - 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-1,0
ОТф(108/57)-3,5 108 57 3,5 30 - 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-1,0
ОТф(108/57)-3,7 108 57 3,7 31 - 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-1,0



Трубчатые опоры типа ОТп (108/57) – с прямостоечным соединение опоры и фундаментного блока



Обозначение опоры D d Н H1 Масса Установочное место кронштейна
мм мм м м кг
ОТп 108/57
ОТп(108/57)-1,5-0,8 108 57 1,5 0,8 22 -
ОТп(108/57)-2,0-0,8 108 57 2 0,8 24 -
ОТп(108/57)-2,5-0,8 108 57 2,5 0,8 29 -
ОТп(108/57)-3,0-0,8 108 57 3 0,8 32 -
ОТп(108/57)-3,2-0,8 108 57 3,2 0,8 34 -
ОТп(108/57)-3,5-0,8 108 57 3,5 0,8 37 -
ОТп(108/57)-3,7-1,0 108 57 3,7 1 39 -



Трубчатые опоры типа ОТф (108/76) – с фланцевым соединение опоры и фундаментного блока



Обозначение опоры D d H Масса Установочное Фланец опоры Рекомендуемый
место ØA Sфл Мц n dотв Обозначение фланца фундаментный
мм мм м кг кронштейна мм мм мм шт мм блок
ОТф 108/76
ОТф(108/76)-1,5 108 76 1,5 20 Ф2 / Ф3 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-0,8
ОТф(108/76)-2,0 108 76 2 23 Ф2 / Ф3 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-0,8
ОТф(108/76)-2,5 108 76 2,5 27 Ф2 / Ф3 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-0,8
ОТф(108/76)-3,0 108 76 3 29 Ф2 / Ф3 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-0,8
ОТф(108/76)-3,2 108 76 3,2 30 Ф2 / Ф3 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-1,0
ОТф(108/76)-3,5 108 76 3,5 32 Ф2 / Ф3 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-1,0
ОТф(108/76)-4,0 108 76 4 35 Ф2 / Ф3 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-1,0
ОТф(108/76)-4,5 108 76 4,5 38 Ф2 / Ф3 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-1,0
ОТф(108/76)-5,0 108 76 5 41 Ф2 / Ф3 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-1,0
ОТф(108/76)-5,5 108 76 5,5 47 Ф2 / Ф3 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-1,0
ОТф(108/76)-6,0 108 76 6 50 Ф2 / Ф3 250х250 10 160 4 20 фл.250х250х10-Мц160-4х20 ФБ-0,108-1,0



Трубчатые опоры типа ОТп (108/76) – с прямостоечным соединением опоры и фундаментного блока



Обозначение опоры D d Н H1 Масса Установочное место кронштейна
мм мм м м кг
ОТп 108/76
ОТп(108/76)-1,5-0,8 108 76 1,5 0,8 22 Ф2 , Ф3
ОТп(108/76)-2,0-0,8 108 76 2 0,8 25 Ф2 , Ф3
ОТп(108/76)-2,5-0,8 108 76 2,5 0,8 30 Ф2 , Ф3
ОТп(108/76)-3,0-0,8 108 76 3 0,8 33 Ф2 , Ф3
ОТп(108/76)-3,2-0,8 108 76 3,2 0,8 35 Ф2 , Ф3
ОТп(108/76)-3,5-0,8 108 76 3,5 0,8 37 Ф2 , Ф3
ОТп(108/76)-3,5-1,0 108 76 3,5 1 39 Ф2 , Ф3
ОТп(108/76)-4,0-1,0 108 76 4 1 41 Ф2 , Ф3
ОТп(108/76)-4,5-1,0 108 76 4,5 1 44 Ф2 , Ф3



Трубчатые опоры типа ОТф (159/76) – с фланцевым соединением опоры и фундаментного блока



Обозначение опоры D d H Масса Установочное Фланец опоры Рекомендуемый
место ØA Sфл Мц n dотв Обозначение фланца фундаментный
мм мм м кг кронштейна мм мм мм шт мм блок
ОТф 159/76
ОТф(159/76)-2,5 159 76 2,5 31 Ф2 / Ф3 300х300 10 230 4 20 фл.300х300х10-Мц230-4х20 ФБ-0,159-1,0
ОТф(159/76)-3,0 159 76 3 34 Ф2 / Ф3 300х300 10 230 4 20 фл.300х300х10-Мц230-4х20 ФБ-0,159-1,0
ОТф(159/76)-3,5 159 76 3,5 37 Ф2 / Ф3 300х300 10 230 4 20 фл.300х300х10-Мц230-4х20 ФБ-0,159-1,5
ОТф(159/76)-4,0 159 76 4 42 Ф2 / Ф3 300х300 10 230 4 20 фл.300х300х10-Мц230-4х20 ФБ-0,159-1,5
ОТф(159/76)-4,5 159 76 4,5 45 Ф2 / Ф3 300х300 10 230 4 20 фл.300х300х10-Мц230-4х20 ФБ-0,159-1,5
ОТф(159/76)-5,0 159 76 5 48 Ф2 / Ф3 300х300 10 230 4 20 фл.300х300х10-Мц230-4х20 ФБ-0,159-1,5
ОТф(159/76)-5,5 159 76 5,5 51 Ф2 / Ф3 300х300 10 230 4 20 фл.300х300х10-Мц230-4х20 ФБ-0,159-1,5
ОТф(159/76)-6,0 159 76 6 54 Ф2 / Ф3 300х300 10 230 4 20 фл.300х300х10-Мц230-4х20 ФБ-0,159-1,5



Трубчатые опоры типа ОТп (159/76) – с прямостоечным соединением опоры и фундаментного блока



Обозначение опоры D d Н H1 Масса Установочное место кронштейна
мм мм м м кг
ОТп 159/76
ОТп(159/76)-2,5-0,8 159 76 2,5 0,8 39 Ф2 , Ф3
ОТп(159/76)-3,0-0,8 159 76 3 0,8 42 Ф2 , Ф3
ОТп(159/76)-3,0-1,0 159 76 3 1 45 Ф2 , Ф3
ОТп(159/76)-3,5-0,8 159 76 3,5 0,8 45 Ф2 , Ф3
ОТп(159/76)-3,5-1,0 159 76 3,5 1 48 Ф2 , Ф3
ОТп(159/76)-4,0-1,5 159 76 4 1,5 61 Ф2 , Ф3
ОТп(159/76)-4,5-1,5 159 76 4,5 1,5 64 Ф2 , Ф3
ОТп(159/76)-5,0-1,5 159 76 5 1,5 67 Ф2 , Ф3



Трубчатые опоры типа ОТф (133/108) – с фланцевым соединением опоры и фундаментного блока



Обозначение опоры D d H Масса Установочное Фланец опоры Рекомендуемый
место ØA Sфл Мц n dотв Обозначение фланца фундаментный
мм мм м кг кронштейна мм мм мм шт мм блок
ОТф 133/108
ОТф(133/108)-5,0 133 108 5 65 Ф5 300х300 10 230 4 20 фл.300х300х10-Мц230-4х20 ФБ-0,133-1,5
