Контррельсовый узел

На железнодорожных путях для предотвращения схода поездов с рельсов, или же при необходимости корректировки направления движения колёсной пары при прохождении стрелочного перевода, устанавливают специальное устройство - контррельс.

Принцип действия охранного рельса

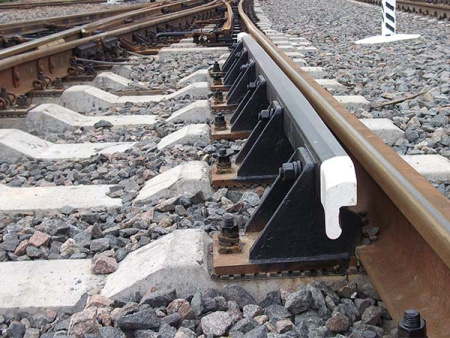

Контррельс, или проще - охранный рельс, является дополнительным рельсом, который установлен рядом с основным рельсом внутри колеи. Задача данной конструкции - удерживание колеса путем соприкосновения при его отклонении от заданной траектории.

Охранными рельсами так же для безопасности движения оборудуют мосты.

Изготовление контррельс производится в соответствии с ГОСТ Р 55497-2013 «Рельсы железнодорожные контррельсовые. Технические условия».

Контррельсы применимы при любом типе основного рельса, укладываются на деревянные шпалы в кривых радиусом менее 250 м.

Контррельсовые узлы

Наш завод металлоконструкций изготовит любой объем контррельс для кривых малого радиуса по низкой цене. Продажа контррельс происходит на выгодных для заказчика условиях. Качество и сжатые сроки  выполнения заказа гаранированы.

С ценой на контррельс можно ознакомиться здесь.

КРУ с использованием рельса Р-50

    Узлы данного типа состоят из из следующих элементов:

    • основной рельс;
    • рельс с подрезанной подошвой;
    • контррельсовая подкладка;
    • шуруп путевой 22х170;
    • костыль путевой 16х16х230;
    • болт стыковой М22х115 с шайбой тарельчатой;
    • подкладка Д-65;
    • рельсовая накладка 1Р-50;
    • болт стыковой М24х150 с гайкой;
    • пластина соединительная.

    Материалы на 100 метров контррельсового узла

    № п/пОбозначениеНаименованиеКол-воЕд.измМасса еденицы, кг
    1КРП ЖД 50.02.00.001Рельс с подрезанной подошвой100м45,6
    2КРП ЖД 65.02.00.100Контррельсовая подкладка КРП ЖД-6592шт23
    3КРП ЖД 50.02.00.002Соединительная пластина8шт7,8
    4ГОСТ 19128-73Накладка 1Р-50, с/г8шт18,77
    5ГОСТ 11532-76Болт М 22х11592шт0,47
    6ГОСТ 16018-79Гайка М 2292шт0,114
    7ГОСТ 11530-93Болт М 24х15032шт0,585
    8ГОСТ 11532-93Гайка М2432шт0,153
    9ГОСТ 21797-76Шайба двухвитковая184шт0,12
    10ГОСТ 5812-82Костыль путевой368шт0,47
    11ГОСТ 809-71Шуруп путевой368шт0,56



    КРУ с применением уголка СП-850

      Данное устройство состоит из:

      • контррельсового уголка СП 850;
      • контррельсовой подкладки;
      • крепления- болтов М22.

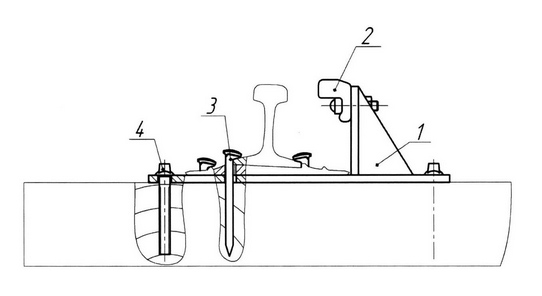

      Схема узла контррельсового с уголком СП- 850
