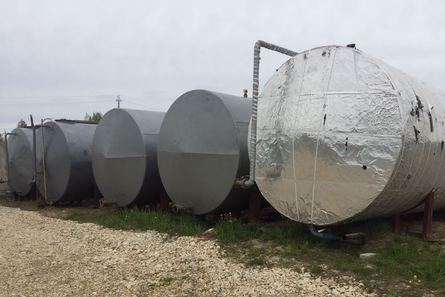

Резервуар горизонтальный стальной РГС. Описание и характеристики
Изготовление емкостей РГС (резервуар горизонтальный стальной) должно соответствовать всем техническим требованиям и действующим нормативным документам. Изготовление каждого резервуара осуществляется по индивидуальному проекту. В проекте указываются необходимые для создания резервуара размеры, параметры работы, область и среда применения. Многие указанные в проекте детали очень важны для производства и дальнейшей работы оборудования.
Применение РГС
Сфера применения резервуаров имеет обширную область. Такие емкости применяются для хранения и накопления воды, различных пищевых продуктов, а также для различного вида топлива нефтехимической промышленности. Резервуары такого типа дают надёжную защиту хранения сырья от влияния на него внешних факторов воздействия.
Емкости горизонтальные наземного использования широко востребованы во многих отраслях производства и промышленности. Такие изделия совершенно практичны и не требуют особых условий при монтаже и эксплуатации. Резервуары такого типа совершенно надёжные в процессе использования.
Конструктивные особенности горизонтальных резервуаров
Каждый резервуар комплектуется дополнительным оборудованием в своей конструкции, утверждённой заказчиком:
- элементы опоры;
-
элементы стенок для придания жёсткости;
- части корпуса для усиления днища;
- технологическое навесное оборудование.
Характеристики РГС
Ниже приведены общие технические характеристики наземных горизонтальных резервуаров:
- вместительность 3-100 куб. м;
- диаметр 1400-3000 мм;
- длина 2550-14400 мм;
- ширина 1700-3440 мм;
- высота 1955-3650 мм;
- толщина корпуса/днища 4/6-6/12 мм;
- масса 1400-11900 кг.
Горизонтальный резервуар РГС-63: технические характеристики
№ |
Параметры |
Значение |
1 | Объем, м3 | 63 |
2 | Способ размещения | РГСН-наземный |
РГСП-подземный | ||
3 | Конструктивное исполнение | РГС-одностенное |
РГСД-двустенное | ||
4 | Внутренняя конструкция | однокамерная |
двух- и более камерная | ||
5 | Рабочий продукт | нефтепродукты, дизельное топливо, ГСМ, вода |
6 | Плотность рабочей среды, кг/м3 | до 1300 |
7 | Рабочее давление, МПа | 0,01-0,07 |
8 | Температура эксплуатации, ºС | от -65 до +90 |
9 | Материал | Ст3сп, 09Г2С, 12Х18Н10Т |
10 | Наличие подогревателя | по требованию Заказчика |
11 | Наличие теплоизоляции | по требованию Заказчика |
12 | Срок службы, лет | до 20 |
13 | Габаритные размеры, мм (диаметр, длина, ширина, высота) | 3222х10048х3222х3635* |
14 | Климатическое исполнение | У1, УХЛ1 |
15 | Сейсмичность района эксплуатации, баллов | до 7 |
Монтаж этих изделий производится на специальные опоры. Опоры производятся согласно размеру и объёму монтируемого оборудования, что обеспечивает надёжное крепление и устойчивость всей конструкции.
