Изделие закладное АР2

изделие АР-2

закладная АР-2

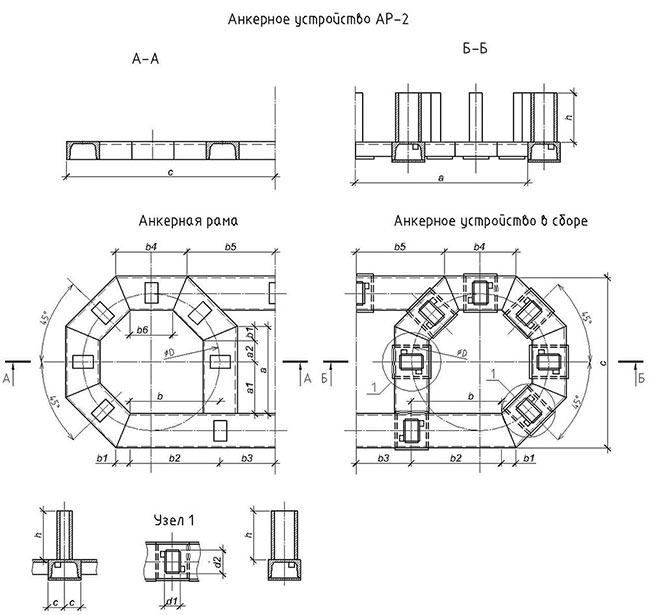

Чертеж изделия закладного АР2

чертеж изделия АР2

Анкерные рамы (закладное утсройство Серии 3.504-14/75) для монтажа швартовных тумб ТСО, ТСС устанавливающиеся до омоноличивания бетона шапки причала.

Анкерное устройство состоит из анкерной рамы АР, коробов, М-1 и Стаканов М-2.

Таблица 1 — Спецификация деталей на одно анкерное устройство АР2-1

Марка изделия№ поз.Наименование (эскиз, см)ø или сечение, ммДлина, ммКол., штМасса в кгПримечание
одной поз.всех поз.Изделия
АР1Швеллер С 10174,5101,515,050,1ГОСТ 8240-72
АР2Швеллер С 10247,322,124,250,1ГОСТ 8240-72
АР3Швеллер С 1043413,743,750,1ГОСТ 8240-72
АР4Швеллер С 10924,518,08,050,1ГОСТ 8240-72
М-15Полоса62х3150300,226,650,1ГОСТ 3680-57
М-16Полоса34х3150300,123,650,1ГОСТ 3680-57
М-27Полоса110х3110150,284,250,1ГОСТ 3680-57
М-28Сталь квадратная15х1516300,030,950,1ГОСТ 2591-71
М-29Ребро жесткости 5300,133,950,1МН 1386-60



Таблица 2 — Спецификация деталей на одно анкерное устройство АР2-2

Марка изделия№ поз.Наименование (эскиз, см)ø или сечение, ммДлина, ммКол., штМасса в кгПримечание
одной поз.всех поз.Изделия
АР1Швеллер С 12190,5101,9819,872,4ГОСТ 8240-72
АР2Швеллер С 1226522,765,572,4ГОСТ 8240-72
АР3Швеллер С 1250015,205,272,4ГОСТ 8240-72
АР4Швеллер С 121050,5110,910,972,4ГОСТ 8240-72
М-15Полоса80х3220300,4112,372,4ГОСТ 3680-57
М-16Полоса40х3220300,216,372,4ГОСТ 3680-57
М-27Полоса130х3130150,46,072,4ГОСТ 3680-57
М-28Сталь квадратная15х1519300,0341,072,4ГОСТ 2591-71
М-29Ребро жесткости 5300,185,472,4МН 1386-60



Таблица 3 — Спецификация деталей на одно анкерное устройство АР2-3

Марка изделия№ поз.Наименование (эскиз, см)ø или сечение, ммДлина, ммКол., штМасса в кгПримечание
одной поз.всех поз.Изделия
АР1Швеллер С 14265103,2632,6115,5ГОСТ 8240-72
АР2Швеллер С 1438324,719,4115,5ГОСТ 8240-72
АР3Швеллер С 1473719,079,1115,5ГОСТ 8240-72
АР4Швеллер С 141463118,018,0115,5ГОСТ 8240-72
М-15Полоса112х3250300,6619,8115,5ГОСТ 3680-57
М-16Полоса52х3250300,319,3115,5ГОСТ 3680-57
М-27Полоса150х3150150,538,0115,5ГОСТ 3680-57
М-28Сталь квадратная20х2022300,072,1115,5ГОСТ 2591-71
М-29Ребро жесткости 5300,247,2115,5МН 1386-60



Таблица 4 — Спецификация деталей на одно анкерное устройство АР2-4

Марка изделия№ поз.Наименование (эскиз, см)ø или сечение, ммДлина, ммКол., штМасса в кгПримечание
одной поз.всех поз.Изделия
АР1Швеллер С 16314,5104,4844,8158,5ГОСТ 8240-72
АР2Швеллер С 16457,326,513,0158,5ГОСТ 8240-72
АР3Швеллер С 16809,0111,511,5158,5ГОСТ 8240-72
АР4Швеллер С 161664123,623,6158,5ГОСТ 8240-72
М-15Полоса130х3310300,9528,5158,5ГОСТ 3680-57
М-16Полоса60х3310300,4413,2158,5ГОСТ 3680-57
М-27Полоса170х3170150,6810,2158,5ГОСТ 3680-57
М-28Сталь квадратная20х2028300,092,7158,5ГОСТ 2591-71
М-29Ребро жесткости 6300,3711,1158,5МН 1386-60



Таблица 5 — Спецификация деталей на одно анкерное устройство АР2-5

Марка изделия№ поз.Наименование (эскиз, см)ø или сечение, ммДлина, ммКол., штМасса в кгПримечание
одной поз.всех поз.Изделия
АР1Швеллер С 18344,0105,656,0206,4ГОСТ 8240-72
АР2Швеллер С 18487,528,116,2206,4ГОСТ 8240-72
АР3Швеллер С 18851115,515,5206,4ГОСТ 8240-72
АР4Швеллер С 181834130,930,9206,4ГОСТ 8240-72
М-15Полоса148х3370301,2938,7206,4ГОСТ 3680-57
М-16Полоса68х3370300,5917,7206,4ГОСТ 3680-57
М-27Полоса190х3190150,8512,8206,4ГОСТ 3680-57
М-28Сталь квадратная25х2532300,164,8206,4ГОСТ 2591-71
М-29Ребро жесткости 6300,4613,8206,4МН 1386-60



Таблица 6 — Спецификация деталей на одно анкерное устройство АР2-6

Марка изделия№ поз.Наименование (эскиз, см)ø или сечение, ммДлина, ммКол., штМасса в кгПримечание
одной поз.всех поз.Изделия
АР1Швеллер С 20406107,4874,8266,3ГОСТ 8240-72
АР2Швеллер С 20533,0210,921,8266,3ГОСТ 8240-72
АР3Швеллер С 201061119,519,5266,3ГОСТ 8240-72
АР4Швеллер С 202156139,739,7266,3ГОСТ 8240-72
М-15Полоса166х3390301,5245,6266,3ГОСТ 3680-57
М-16Полоса76х3390300,721,0266,3ГОСТ 3680-57
М-27Полоса210х3210151,0415,60266,3ГОСТ 3680-57
М-28Сталь квадратная34х3444300,412,0266,3ГОСТ 2591-71
М-29Ребро жесткости 6300,5516,3266,3МН 1386-60
