Опоры хомутовые бескорпусные (ХБ) применяются для установки стальных трубопроводов, имеющих различный наружный диаметр.
Данные опоры используются при монтаже как горизонтальных, так и вертикальных трубопроводов. Опоры ХБ могут быть подвижными или неподвижными.

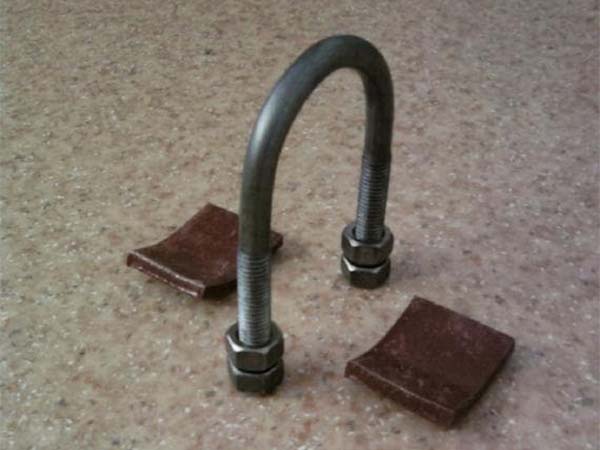

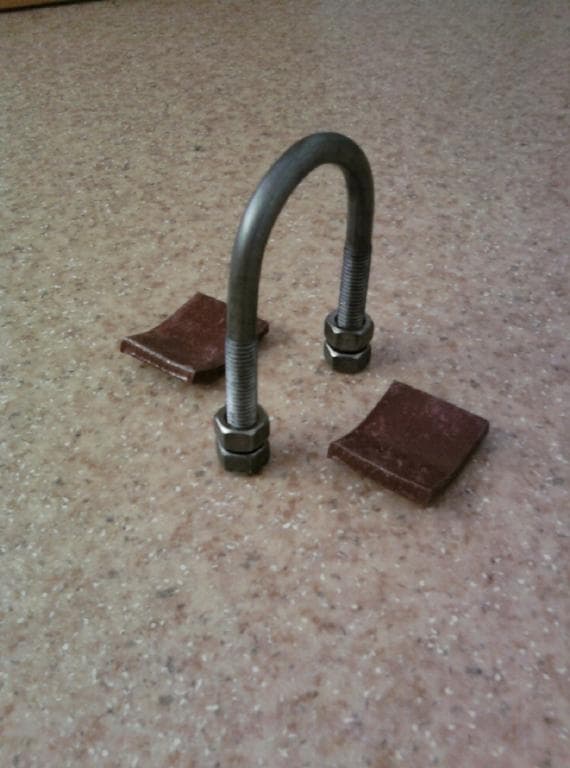

Бескорпусная хомутовая опора состоит из следующих элементов:
- хомут определённых размеров;
- фиксирующая гайка;
- специальный упор.
При монтаже такой опоры соответствующее крепление варится сплошным швом. При этом приспособление отличается высокой устойчивостью к коррозии, что обусловлено наличием антикоррозийного покрытия.
Надо заметить, что процесс изготовления металлоконструкции данного типа строго контролируется. Благодаря этому, соблюдаются все стандарты и технологические нормы. Это гарантирует безопасность и надёжность эксплуатации бескорпусной хомутовой опоры.
Эксплуатация опоры ХБ
Опоры типа ХБ применяются в сочетании с разнообразными системами трубопроводов. Соответствующие трубы выполнены из углеродистой либо низколегированной стали. Наружный диаметр этих элементов равен 25-350 мм. Рабочее давление внутри труб не превышает 10МПа.
Вместе с тем, к эксплуатации данных опор выдвигаются следующие требования:
- температура среды, транспортируемой по трубопроводу, не должна превышать отметку в плюс 450 градусов;
- предусматривается возможность безаварийного использования опор при параметрах температуры минус 70 градусов;
- запрещена эксплуатация рассматриваемых изделий с трубопроводами, по которым перемещаются специфические хладагенты;
- описываемые конструкции не применяются с трубопроводами, которые включены в магистрали электростанций.
Кроме того, бескорпусные хомутовые опоры не используются на пучинистых грунтах, а также в условиях экстремального холода (вечная мерзлота).
Надо заметить, что цена на опоры трубопровода зависит от их технических характеристик и особенностей изготовления. Также могут быть учтены иные факторы, которые определяются непосредственно производителем.
Чертеж опоры хомутовой бескорпусной
Техническая документация
Скачать ОСТ 36-146-88 на опоры тип ХБ
Цены на опоры хомутовые бескорпусные Тип ХБ
Обозначение |
Исполнение |
Диаметр резьбы |
Масса, кг. |
Стоимость за ед., руб.* |
| 25-ХБ-А | А | М10 | 0,1 | 130р. |
| 25-ХБ-Б | Б | М10 | 0,14 | 140р. |
| 25-ХБ-В | В | М10 | 0,1 | 130р. |
| 25-ХБ-Г | Г | М10 | 0,14 | 140р. |
| 32-ХБ-А | А | М10 | 0,1 | 130р. |
| 32-ХБ-Б | Б | М10 | 0,18 | 140р. |
| 32-ХБ-В | В | М10 | 0,1 | 130р. |
| 32-ХБ-Г | Г | М10 | 0,18 | 140р. |
| 38-ХБ-А | А | М10 | 0,2 | 140р. |
| 38-ХБ-Б | Б | М10 | 0,28 | 150р. |
| 38-ХБ-В | В | М10 | 0,1 | 130р. |
| 38-ХБ-Г | Г | М10 | 0,18 | 140р. |
| 45-ХБ-А | А | М10 | 0,2 | 140р. |
| 45-ХБ-Б | Б | М10 | 0,32 | 150р. |
| 45-ХБ-В | В | М10 | 0,1 | 130р. |
| 45-ХБ-Г | Г | М10 | 0,22 | 140р. |
| 57-ХБ-А | А | М12 | 0,3 | 150р. |
| 57-ХБ-Б | Б | М12 | 0,5 | 160р. |
| 57-ХБ-В | В | М12 | 0,2 | 140р. |
| 57-ХБ-Г | Г | М12 | 0,4 | 155р. |
| 76-ХБ-А | А | М12 | 0,4 | 155р. |
| 76-ХБ-Б | Б | М12 | 0,6 | 170р. |
| 76-ХБ-В | В | М12 | 0,3 | 150р. |
| 76-ХБ-Г | Г | М12 | 0,5 | 160р. |
| 89-ХБ-А | А | М12 | 0,4 | 155р. |
| 89-ХБ-Б | Б | М12 | 0,6 | 170р. |
| 89-ХБ-В | В | М12 | 0,3 | 150р. |
| 89-ХБ-Г | Г | М12 | 0,5 | 160р. |
| 108-ХБ-А | А | М16 | 0,8 | 190р. |
| 108-ХБ-Б | Б | М16 | 1,08 | 210р. |
| 108-ХБ-В | В | М16 | 0,6 | 170р. |
| 108-ХБ-Г | Г | М16 | 0,88 | 210р. |
| 133-ХБ-А | А | М16 | 1 | 220р. |
| 133-ХБ-Б | Б | М16 | 1,52 | 260р. |
| 133-ХБ-В | В | М16 | 0,7 | 190р. |
| 133-ХБ-Г | Г | М16 | 1,22 | 240р. |
| 159-ХБ-А | А | М20 | 1,8 | 270р. |
| 159-ХБ-Б | Б | М20 | 2,32 | 320р. |
| 159-ХБ-В | В | М20 | 1,3 | 250р. |
| 159-ХБ-Г | Г | М20 | 1,82 | 280р. |
| 219-ХБ-А | А | М20 | 2,2 | 310р. |
| 219-ХБ-Б | Б | М20 | 3,24 | 440р. |
| 273-ХБ-А | А | М20 | 2,6 | 360р. |
| 273-ХБ-Б | Б | М20 | 3,64 | 510р. |
| 325-ХБ-А | А | М20 | 3 | 420р. |
| 325-ХБ-Б | Б | М20 | 4,04 | 570р. |
| 377-ХБ-А | А | М24 | 5 | 700р. |
| 377-ХБ-Б | Б | М24 | 6,24 | 880р. |
| 426-ХБ-А | А | М24 | 5,5 | 770р. |
| 426-ХБ-Б | Б | М24 | 8,4 | 1 180р. |
| 530-ХБ-А | А | М24 | 6,6 | 930р. |
| 530-ХБ-Б | Б | М24 | 9,5 | 1 140р. |
* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.
Обращаем ваше внимание на то, что данный Интернет-сайт, носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Для получения подробной информации о стоимости продукции, пожалуйста, обращайтесь к менеджерам по продажам.
