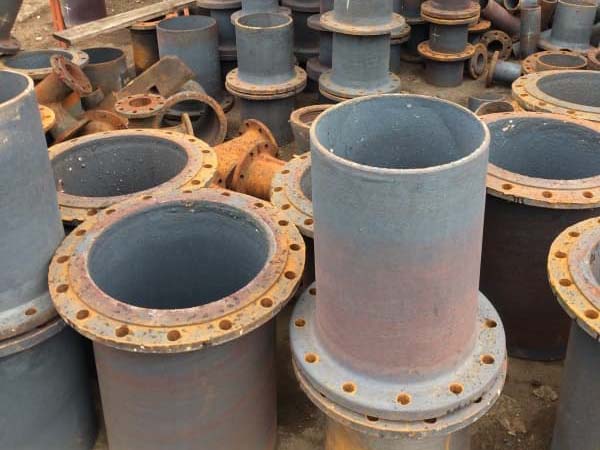

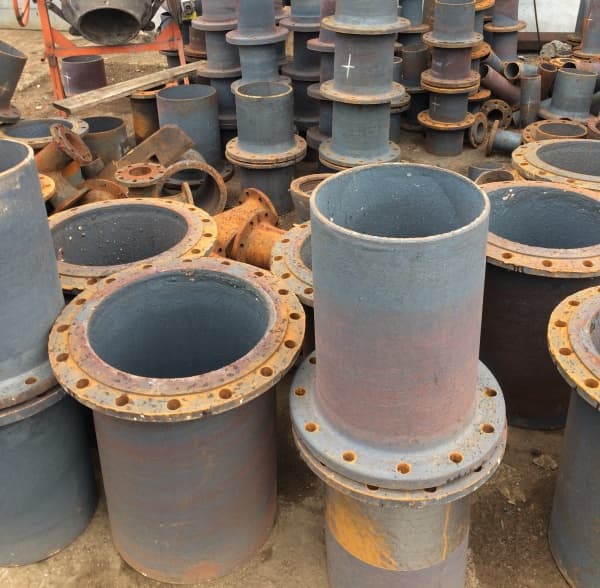

Опоры ТР используются для крепления стальных технологических трубопроводов с различным наружным диаметром и различного назначения. Производятся трубчатые опоры в соответствии с ОСТ 36-146-88 (Опоры стальных технологических трубопроводов на Ру до 10 МПа).
Опоры трубчатые типа ТP-А1(А2) применяются в качестве подвижных и неподвижных опор. Опоры предназначены для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов, транспортирующих вещества с температурой от 0 до + 450 С и условным давлением Ру до 10 МПа при температуре окружающей среды до минус 70 С.
Чертеж опоры трубчатой ТР-А1
Техническая документация
Скачать ОСТ 36-146-88 Тип ТР
Цены на опоры трубчатые Тип ТР
Обозначение |
Исполнение |
Патрубок диаметр, мм |
Толщина стенки патрубка S,мм. |
Высота до снования трубопровода Н, мм. |
Масса, кг. |
Стоимость за ед., руб.* |
| 57-ТР-А1 | А1 | 57 | 3 | 100 | 1,4 | 220р. |
| 57-ТР-А2 | А2 | 57 | 3 | 150 | 1,6 | 240р. |
| 57-ТР-Б1 | Б1 | 57 | 3 | 100 | 0,5 | 160р. |
| 57-ТР-Б2 | Б2 | 57 | 3 | 150 | 0,7 | 180р. |
| 76-ТР-А1 | А1 | 57 | 3 | 100 | 1,4 | 220р. |
| 76-ТР-А2 | А2 | 57 | 3 | 150 | 1,6 | 240р. |
| 76-ТР-Б1 | Б1 | 57 | 3 | 100 | 0,5 | 160р. |
| 76-ТР-Б2 | Б2 | 57 | 3 | 150 | 0,7 | 180р. |
| 89-ТР-А1 | А1 | 76 | 3 | 100 | 1,9 | 290р. |
| 89-ТР-А2 | А2 | 76 | 3 | 150 | 2,2 | 320р. |
| 89-ТР-Б1 | Б1 | 76 | 3 | 100 | 0,7 | 180р. |
| 89-ТР-Б2 | Б2 | 76 | 3 | 150 | 1 | 200р. |
| 108-ТР-А1 | А1 | 76 | 3 | 100 | 1,9 | 290р. |
| 108-ТР-А2 | А2 | 76 | 3 | 150 | 2,2 | 320р. |
| 108-ТР-Б1 | Б1 | 76 | 3 | 100 | 0,7 | 180р. |
| 108-ТР-Б2 | Б2 | 76 | 3 | 150 | 1 | 200р. |
| 133-ТР-А1 | А1 | 108 | 4 | 100 | 3,2 | 460р. |
| 133-ТР-А2 | А2 | 108 | 4 | 150 | 3,8 | 550р. |
| 133-ТР-Б1 | Б1 | 108 | 4 | 100 | 1,3 | 210р. |
| 133-ТР-Б2 | Б2 | 108 | 4 | 150 | 1,9 | 290р. |
| 159-ТР-А1 | А1 | 108 | 4 | 100 | 3,2 | 460р. |
| 159-ТР-А2 | А2 | 108 | 4 | 150 | 3,8 | 550р. |
| 159-ТР-Б1 | Б1 | 108 | 4 | 100 | 1,3 | 210р. |
| 159-ТР-Б2 | Б2 | 108 | 4 | 150 | 1,9 | 290р. |
| 219-ТР-А1 | А1 | 159 | 6 | 100 | 7 | 1 020р. |
| 219-ТР-А2 | А2 | 159 | 6 | 150 | 8,8 | 1 280р. |
| 219-ТР-Б1 | Б1 | 159 | 6 | 100 | 3 | 440р. |
| 219-ТР-Б2 | Б2 | 159 | 6 | 150 | 4,3 | 620р. |
| 273-ТР-А1 | А1 | 159 | 6 | 100 | 7 | 1 020р. |
| 273-ТР-А2 | А2 | 159 | 6 | 150 | 8,8 | 1 280р. |
| 273-ТР-Б1 | Б1 | 159 | 6 | 100 | 3 | 440р. |
| 273-ТР-Б2 | Б2 | 159 | 6 | 150 | 4,3 | 620р. |
| 325-ТР-А1 | А1 | 219 | 6 | 100 | 12,9 | 1 810р. |
| 325-ТР-А2 | А2 | 219 | 6 | 150 | 14,7 | 2 060р. |
| 325-ТР-Б1 | Б1 | 219 | 6 | 100 | 4,3 | 620р. |
| 325-ТР-Б2 | Б2 | 219 | 6 | 150 | 6,1 | 890р. |
| 377-ТР-А1 | А1 | 273 | 8 | 100 | 20,2 | 2 830р. |
| 377-ТР-А2 | А2 | 273 | 8 | 150 | 23,2 | 3 250р. |
| 377-ТР-Б1 | Б1 | 273 | 8 | 100 | 7,5 | 1 090р. |
| 377-ТР-Б2 | Б2 | 273 | 8 | 150 | 10,5 | 1 470р. |
| 426-ТР-А1 | А1 | 273 | 8 | 100 | 20,2 | 2 830р. |
| 426-ТР-А2 | А2 | 273 | 8 | 150 | 23,2 | 3 250р. |
| 426-ТР-Б1 | Б1 | 273 | 8 | 100 | 7,5 | 1 090р. |
| 426-ТР-Б2 | Б2 | 273 | 8 | 150 | 10,5 | 1 470р. |
| 530-ТР-А1 | А1 | 325 | 8 | 100 | 34,1 | 4 770р. |
| 530-ТР-А2 | А2 | 325 | 8 | 150 | 37,7 | 5 270р. |
| 530-ТР-Б1 | Б1 | 325 | 8 | 100 | 9,1 | 1 320р. |
| 530-ТР-Б2 | Б2 | 325 | 8 | 150 | 12,8 | 1 790р. |
| 630-ТР-А1 | А1 | 426 | 10 | 100 | 60,4 | 8 450р. |
| 630-ТР-А2 | А2 | 426 | 10 | 150 | 66,3 | 9 280р. |
| 630-ТР-Б1 | Б1 | 426 | 10 | 100 | 16,7 | 2 340р. |
| 630-ТР-Б2 | Б2 | 426 | 10 | 150 | 22,6 | 3 160р. |
* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.
Обращаем ваше внимание на то, что данный Интернет-сайт, носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Для получения подробной информации о стоимости продукции, пожалуйста, обращайтесь к менеджерам по продажам.
