Чертеж клапана дроссельного ДГ

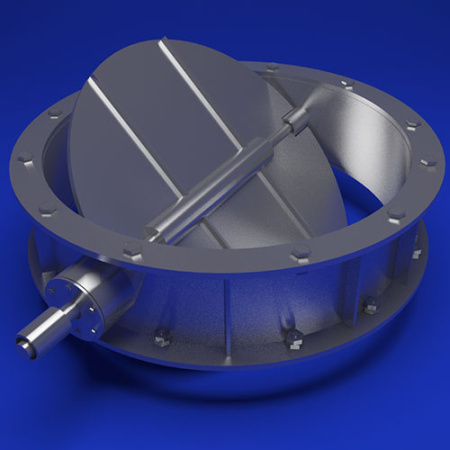

Клапаны дроссельные ДГ
Дроссельные клапаны для горячего газа и воздуха с t до +600 °С. Диаметр условного прохода Ду=125÷2600. Рабочее давление: 0,25 МПа для Ду=125...300 мм; 0,10 МПа для Ду>350 мм.
Исполнение клапана |
Вес, кг |
Исполнение клапана |
Вес, кг |
Исполнение клапана |
Вес, кг |
Исполнение клапана |
Вес, кг |
| ДГ-125 | 50 | ДГ-500 | 272 | ДГ-900 | 523 | ДГ-2000 | 1300 |
| ДГ-150 | 64 | ДГ-550 | 323 | ДГ-1000 | 560 | ДГ-2200 | 1542 |
| ДГ-200 | 77 | ДГ-600 | 346 | ДГ-1050 | 600 | ДГ-2400 | 1780 |
| ДГ-250 | 97 | ДГ-660 | 367 | ДГ-1100 | 655 | ДГ-2600 | 2580 |
| ДГ-300 | 151 | ДГ-700 | 405 | ДГ-1200 | 710 | ДГ-2800 | 2980 |
| ДГ-350 | 166 | ДГ-750 | 423 | ДГ-1400 | 791 | ДГ-3000 | 3210 |
| ДГ-400 | 185 | ДГ-800 | 450 | ДГ-1600 | 890 | ||
| ДГ-450 | 212 | ДГ-850 | 472 | ДГ-1800 | 1100 |
Клапан ДГ - для горячих газов и воздуха с температурой до 600 °С
|
Типоразмер |
ДГ-125 |
ДГ-200 |
ДГ-250 |
ДГ-300 |
ДГ-350 |
ДГ-450 |
ДГ-550 |
ДГ-650 |
ДГ-750 |
ДГ-850 |
ДГ-1050 |
|
F, м2 |
0,0077 |
0,0228 |
0,0388 |
0,0537 |
0,0791 |
0,137 |
0,2057 |
0,2946 |
0,3988 |
0,5192 |
0,784 |
|
Масса, кг |
50,45 |
77,4 |
96,9 |
151,2 |
166,2 |
213,1 |
323 |
368 |
426 |
475 |
600 |
