Чертеж клапана дроссельного ДХ

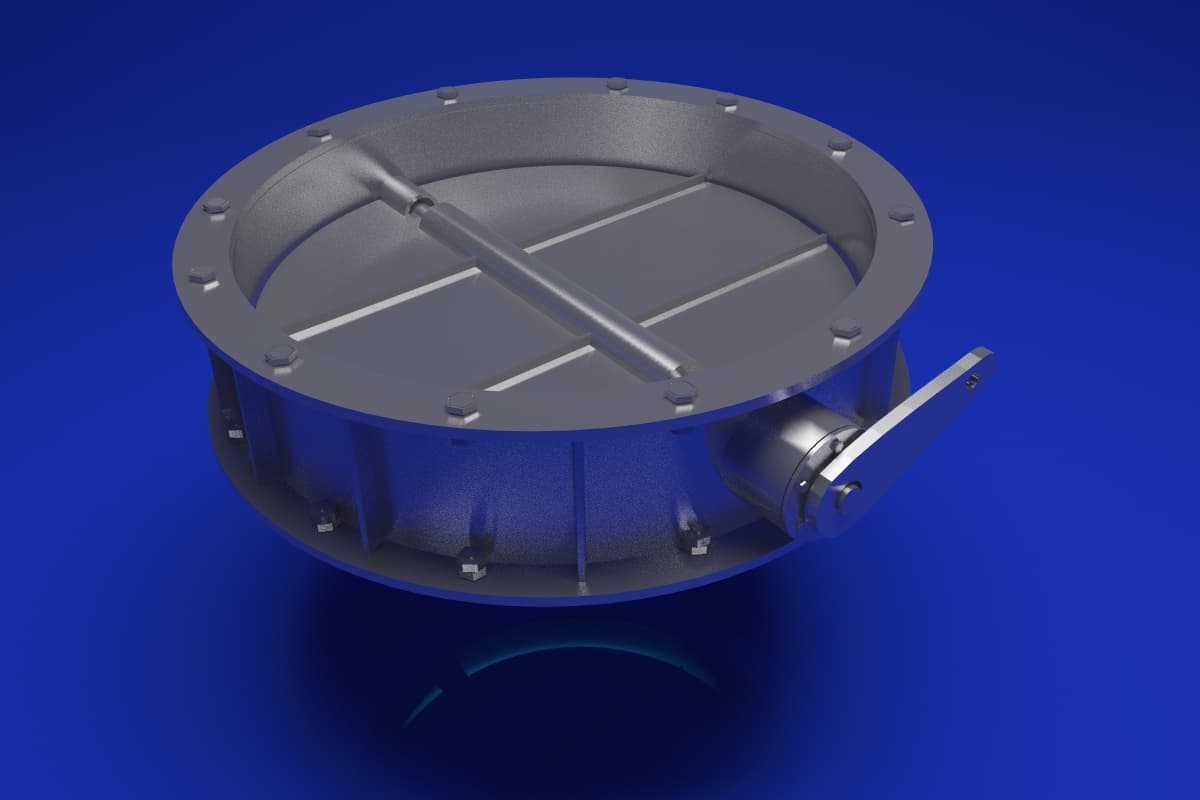

Клапаны дроссельные ДХ
Дроссельные клапаны для холодного газа и воздуха с t до +100 °С. Диаметр условного прохода Ду=50÷2600 мм. Рабочее давление: 0,25 МПа для Ду=50...300 мм; 0,10 МПа для Ду>350 мм.
Исполнение клапана |
Вес, кг |
Исполнение клапана |
Вес, кг |
| ДХ-50 | 6 | ДХ-600 | 152 |
| ДХ-70 | 7 | ДХ-700 | 197 |
| ДХ-80 | 8 | ДХ-800 | 335 |
| ДХ-100 | 11 | ДХ-900 | 385 |
| ДХ-125 | 17 | ДХ-1000 | 430 |
| ДХ-150 | 20 | ДХ-1100 | 470 |
| ДХ-200 | 33 | ДХ-1200 | 490 |
| ДХ-250 | 38 | ДХ-1400 | 560 |
| ДХ-300 | 59 | ДХ-1600 | 750 |
| ДХ-350 | 69 | ДХ-1800 | 950 |
| ДХ-400 | 84 | ДХ-2000 | 1160 |
| ДХ-450 | 94 | ДХ-2200 | 1265 |
| ДХ-500 | 123 | ДХ-2400 | 1500 |
Клапан ДХ - для холодных газов и воздуха с температурой до 100°С
|
типоразмер |
ДХ-50 |
ДХ-70 |
ДХ-80 |
ДХ-100 |
ДХ-125 |
ДХ-150 |
ДХ-200 |
ДХ-250 |
ДХ-300 |
|
F, м2 |
0,0017 |
0,003 |
0,0046 |
0,0062 |
0,0077 |
0,0124 |
0,0228 |
0,0388 |
0,0537 |
|
Масса, кг |
6,12 |
7,25 |
8,05 |
10,9 |
17,75 |
20,75 |
33,3 |
38,1 |
59,4 |
|
|
|
|
|
|
|
|
|
|
|
|
типоразмер |
ДХ-350 |
ДХ-400 |
ДХ-450 |
ДХ-500 |
ДХ-600 |
ДХ-700 |
ДХ-750 |
ДХ-800 |
ДХ-900 |
|
F, м2 |
0,0791 |
0,1064 |
0,137 |
0,1671 |
0,2488 |
0,3445 |
0,4415 |
0,457 |
0,558 |
|
Масса, кг |
69,4 |
83,9 |
93,9 |
123,1 |
152,1 |
197,2 |
250,3 |
338,2 |
392,1 |
