Чертеж клапана прямоугольного одноосного

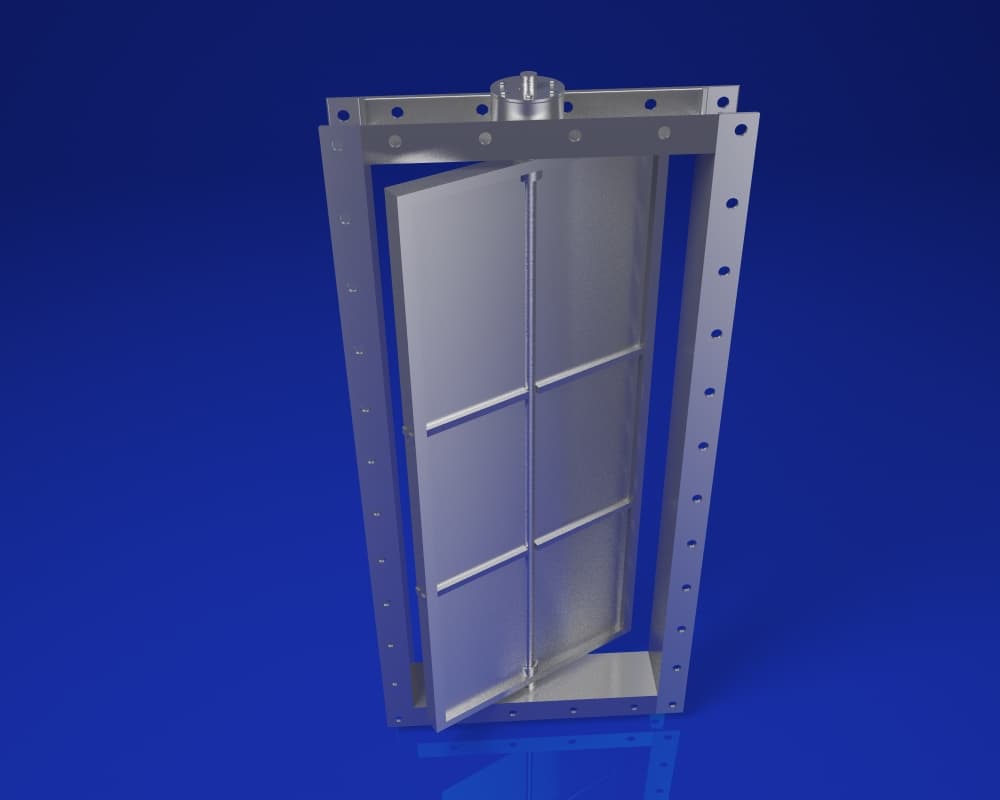

Клапаны ПГВУ 295-80 прямоугольные одноосные
| Обозначение клапана ПГВУ | Услов.проход Ду | Тип механизма |
| 01 ПГВУ 295-80 | 300x400 | МЭО(Ф)-16 |
| 02 ПГВУ 295-80 | 300x500 | МЭО(Ф)-16 |
| 03 ПГВУ 295-80 | 300x600 | МЭО(Ф)-16 |
| 04 ПГВУ 295-80 | 300x700 | МЭО(Ф)-16 |
| 05 ПГВУ 295-80 | 400x500 | МЭО(Ф)-16 |
| 06 ПГВУ 295-80 | 400x600 | МЭО(Ф)-40 |
| 07 ПГВУ 295-80 | 400x700 | МЭО(Ф)-40 |
| 08 ПГВУ 295-80 | 400x800 | МЭО(Ф)-40 |
| 09 ПГВУ 295-80 | 500x600 | МЭО(Ф)-40 |
| 10 ПГВУ 295-80 | 500x800 | МЭО(Ф)-40 |
| 11 ПГВУ 295-80 | 500x900 | МЭО(Ф)-40 |
| 12 ПГВУ 295-80 | 500x100 | МЭО(Ф)-40 |
ПГВУ 295-80 (прямоугольный одноосный):
|
Обозначение |
Усл. Проход, Ду |
Крут. момент на валу клапана, Н.м |
Масса, кг |
|
01 ПГВУ 295-80 |
300x400 |
10 |
49.1 |
|
02 ПГВУ 295-80 |
300x500 |
13 |
54.9 |
|
03 ПГВУ 295-80 |
300x600 |
15 |
60.2 |
|
04 ПГВУ 295-80 |
300x700 |
17 |
67.2 |
|
05 ПГВУ 295-80 |
400x500 |
17 |
61.1 |
|
06 ПГВУ 295-80 |
400x600 |
21 |
67.2 |
|
07 ПГВУ 295-80 |
400x700 |
26 |
74.1 |
|
08 ПГВУ 295-80 |
400x800 |
31 |
80 |
|
09 ПГВУ 295-80 |
500x600 |
31 |
77 |
|
10 ПГВУ 295-80 |
500x800 |
41 |
95 |
|
11 ПГВУ 295-801 |
500x900 |
46 |
107 |
|
12 ПГВУ 295-80 |
500x100 |
51 |
111 |
Клапаны пылегазовоздухопроводов прямоугольные одноосные
| Обозначение | Условный проход | А | В | L | L1 | L2 |
Крутящий момент на валу клапана, Н.м |
Масса, кг | Цена руб.(с НДС) |
| 01ПГВУ295-80 | 300х400 | 304 | 402 | 683 | 432 | 530 | 9 | 48,6 | 6360 |
| 02ПГВУ295-80 | 300х500 | 304 | 502 | 783 | 432 | 630 | 12 | 54,3 | 7130 |
| 03ПГВУ295-80 | 300х600 | 304 | 602 | 883 | 432 | 730 | 14 | 59,9 | 7830 |
| 04ПГВУ295-80 | 300х700 | 304 | 702 | 983 | 432 | 830 | 16 | 66,7 | 8720 |
| 05ПГВУ295-80 | 400х500 | 408 | 502 | 783 | 536 | 630 | 16 | 60,9 | 8970 |
| 06ПГВУ295-80 | 400х600 | 408 | 602 | 883 | 536 | 730 | 20 | 66,9 | 9280 |
| 07ПГВУ295-80 | 400х700 | 408 | 702 | 983 | 536 | 830 | 25 | 73,7 | 9325 |
| 08ПГВУ295-80 | 400х800 | 408 | 802 | 1083 | 536 | 930 | 30 | 79,5 | 10045 |
| 09ПГВУ295-80 | 500х600 | 506 | 602 | 883 | 634 | 730 | 30 | 76,3 | 10410 |
| 10ПГВУ295-80 | 500х800 | 506 | 802 | 1083 | 634 | 930 | 40 | 94 | 11490 |
| 11ПГВУ295-80 | 500х900 | 506 | 902 | 1183 | 634 | 1030 | 45 | 106 | 12940 |
| 12ПГВУ295-80 | 500x1000 | 506 | 1002 | 1283 | 634 | 1130 | 50 | 110 | 13000 |
