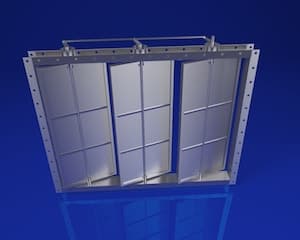

Клапан прямоугольный трехосный

Клапан прямоугольный трехосный

Цена по запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

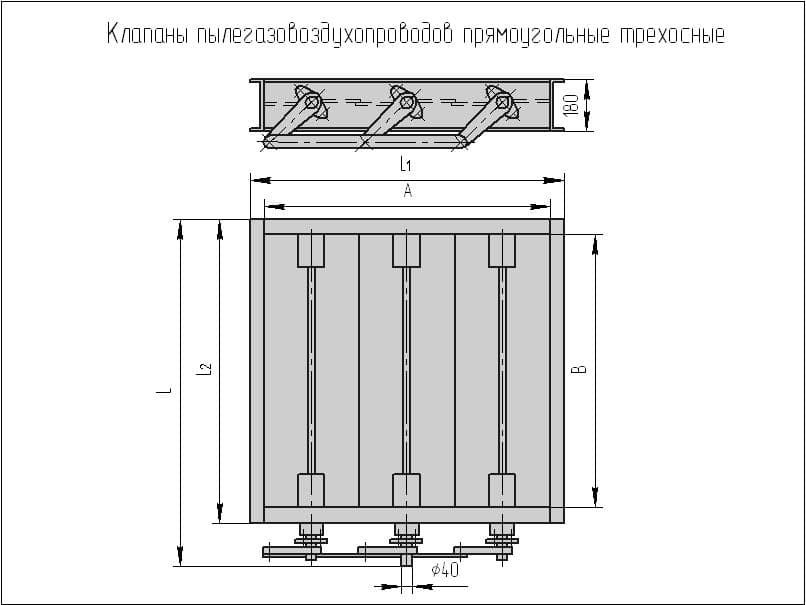

Чертеж клапана прямоугольного трехосного

чертеж клапана 3-х осного

Клапаны ПГВУ 297-80 прямоугольные трехосные

Обозначение клапана ПГВУ	Услов. проход Ду	L	L1	L2	Тип механизма


01 ПГВУ 297-80	1200х600	922	1 310	740	МЭО(Ф)-40
02 ПГВУ 297-80	1200х700	1022	1310	840	МЭО(Ф)-100
03 ПГВУ 297-80	1200х800	1022	1310	940	МЭО(Ф)-100
04 ПГВУ 297-80	1200х1000	1322	1310	1140	МЭО(Ф)-100
05 ПГВУ 297-80	1200х1200	1522	1310	1340	МЭО(Ф)-100
06 ПГВУ 297-80	1400х700	1022	1540	840	МЭО(Ф)-100
07 ПГВУ 297-80	1400х800	1122	1540	940	МЭО(Ф)-100
08 ПГВУ 297-80	1400х900	1222	1540	1040	МЭО(Ф)-100
09 ПГВУ 297-80	1400х1000	1322	1540	1140	МЭО(Ф)-100
10 ПГВУ 297-80	1400х1200	1522	1540	1340	МЭО(Ф)-250
11 ПГВУ 297-80	1500х800	1122	1615	940	МЭО(Ф)-100
12 ПГВУ 297-80	1500х900	1222	1615	1040	МЭО(Ф)-100
13 ПГВУ 297-80	1500х1000	1322	1615	1140	МЭО(Ф)-100
14 ПГВУ 297-80	1500х1200	1522	1615	1340	МЭО(Ф)-250

ПГВУ 297-80 (прямоугольный трехосный):

Обозначение	Усл. Проход, Ду	L	L1	L2	Крут. момент на валу клапана, Н.м	Масса, кг
01 ПГВУ 297-80	1200×600	923	1311	740	59	176
02 ПГВУ 297-80	1200×700	1023	1311	840	71	191
03 ПГВУ 297-80	1200×800	1123	1311	940	81	204
04 ПГВУ 297-80	1200×1000	1323	1311	1140	101	233
05 ПГВУ 297-80	1200×1200	1523	1311	1340	123	274
06 ПГВУ 297-80	1400×700	1023	1541	840	93	229
07 ПГВУ 297-80	1400×800	1123	1541	940	111	246
08 ПГВУ 297-80	1400×900	1223	1541	1040	123	278
09 ПГВУ 297-80	1400×1000	1323	1541	1140	141	285
10 ПГВУ 297-80	1400×1200	1523	1541	1340	173	318
11 ПГВУ 297-80	1500×800	1123	1616	940	113	261
12 ПГВУ 297-80	1500×900	1223	1616	1040	126	318
13 ПГВУ 297-80	1500×1000	1323	1616	1140	141	300
14 ПГВУ 297-80	1500×1200	1523	1616	1340	176	336

Клапаны пылегазовоздухопроводов прямоугольные трехосные

Обозначение	Условный проход	А	В	L	L¹	L²	Крутящий момент на валу клапана, Н.м	Масса, кг	Цена руб. (с НДС)
01ПГВУ297-80	1200х600	1170	600	922	1310	740	58	175	21 400
02ПГВУ297-80	1200x700	1170	700	1022	1310	840	70	190	22 385
03ПГВУ297-80	1200x800	1170	800	1122	1310	940	80	203	23 900
04ПГВУ297-80	1200x1000	1170	1000	1322	1310	1140	100	232	27 300
05ПГВУ297-80	1200x1200	1170	1200	1522	1310	1340	122	273	29 800
06ПГВУ297-80	1400x700	1400	700	1022	1540	840	92	228	24 850
07ПГВУ297-80	1400x800	1400	800	1122	1540	940	110	245	27 000
08ПГВУ297-80	1400x900	1400	900	1222	1540	1040	122	277	30 230
09ПГВУ297-80	1400x1000	1400	1000	1322	1540	1140	140	284	30 615
10ПГВУ297-80	1400x1200	1400	1200	1522	1540	1340	172	317	33 180
11ПГВУ297-80	1500x800	1475	800	1122	1615	940	112	260	28 300
12ПГВУ297-80	1500x900	1475	900	1222	1615	1040	125	317	33 180
13ПГВУ297-80	1500x1000	1475	1000	1322	1615	1140	140	299	31 500
14ПГВУ297-80	1500x1200	1475	1200	1522	1615	1340	175	335	35 060
