Компенсаторы прямоугольные двухлинзовые ПГВУ

Цена по запросу

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Компенсаторы двухлинзовые прямоугольные ПГВУ 2-е исполнение

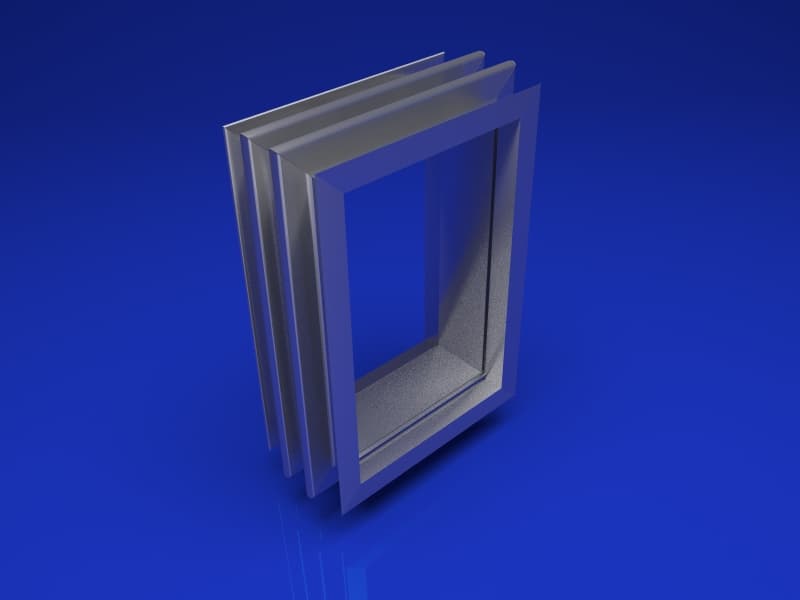

Двухлинзовый компенсатор 2-2

Чертеж компенсатора прямоугольного ПГВУ двухлинзового

Чертеж двухлинзового компенсатора

Характеристики компенсаторов прямоугольных двухлинзовых ПГВУ

Обозначение компенсатора с профилем линз		Условный проход Ду мм	Давление МПа	Масса,кг
Обозначение компенсатора с профилем линз				Профиль линзы
Одноволновой	Двухволновой			Одноволновой
Одноволновой	Двухволновой			1 исп.	2 исп.
01 ПГВУ 247-86	50 ПГВУ 247-86	300x400	до 0,015	19,9
02 ПГВУ 247-86	51 ПГВУ 247-86	300x500		23,2	36
03 ПГВУ 247-86	52 ПГВУ 247-86	300x600		25,4	41
04 ПГВУ 247-86	53 ПГВУ 247-86	400x500		25,4	41
05 ПГВУ 247-86	54 ПГВУ 247-86	400x600		28,2	45
06 ПГВУ 247-86	55 ПГВУ 247-86	400x800		33,7	53
07 ПГВУ 247-86	56 ПГВУ 247-86	500x600		31	49
08 ПГВУ 247-86	57 ПГВУ 247-86	500x800		36,4	57
09 ПГВУ 247-86	58 ПГВУ 247-86	500x1000		41,9	68
10 ПГВУ 247-86	59 ПГВУ 247-86	600x800		39,3	61
11 ПГВУ 247-86	60 ПГВУ 247-86	600x1000		44,8	72
12 ПГВУ 247-86	61 ПГВУ 247-86	600x1200		50	79
13 ПГВУ 247-86	62 ПГВУ 247-86	800x1000		50	79
14 ПГВУ 247-86	63 ПГВУ 247-86	800x1200		55,5	86
15 ПГВУ 247-86	64 ПГВУ 247-86	800x1600		66,6	103
16 ПГВУ 247-86	65 ПГВУ 247-86	1000x1200		61,1	95
17 ПГВУ 247-86	66 ПГВУ 247-86	1050x1350		66,6	103
18 ПГВУ 247-86	67 ПГВУ 247-86	1000x1600		72,1	111
19 ПГВУ 247-86	68 ПГВУ 247-86	1000x2000		83,1	128
20 ПГВУ 247-86	69 ПГВУ 247-86	1200x1600		76,6	120
21 ПГВУ 247-86	70 ПГВУ 247-86	1200x2000		----	137
22 ПГВУ 247-86	71 ПГВУ 247-86	1200x2400		----	154
23 ПГВУ 247-86	72 ПГВУ 247-86	1500x2750		----	181
24 ПГВУ 247-86	73 ПГВУ 247-86	1600x2000		----	154
25 ПГВУ 247-86	74 ПГВУ 247-86	1600x2400		----	170
26 ПГВУ 247-86	75 ПГВУ 247-86	1600x3200		----	204
27 ПГВУ 247-86	76 ПГВУ 247-86	2000x2400		----	187
28 ПГВУ 247-86	77 ПГВУ 247-86	2000x3200		----	220
29 ПГВУ 247-86	78 ПГВУ 247-86	2000x4000		----	256
30 ПГВУ 247-86	79 ПГВУ 247-86	2400x3200		----	238
31 ПГВУ 247-86	80 ПГВУ 247-86	2400x4000		----	270
32 ПГВУ 247-86	81 ПГВУ 247-86	2500x4300		----	287
33 ПГВУ 247-86	82 ПГВУ 247-86	2500x5000		----	317
34 ПГВУ 247-86	83 ПГВУ 247-86	2500x5500		----	337
35 ПГВУ 247-86	84 ПГВУ 247-86	2500x6800		----	391
36 ПГВУ 247-86	85 ПГВУ 247-86	2500x7500		----	421
37 ПГВУ 247-86	86 ПГВУ 247-86	2700x6000		----	367
38 ПГВУ 247-86	87 ПГВУ 247-86	2800x4000		----	287
39 ПГВУ 247-86	88 ПГВУ 247-86	3000x4300		----	308
40 ПГВУ 247-86	89 ПГВУ 247-86	3000x6000		----	380
41 ПГВУ 247-86	90 ПГВУ 247-86	3500х7000		----	443
42 ПГВУ 247-86	91 ПГВУ 247-86	4000x7000		----	464
43 ПГВУ 247-86	92 ПГВУ 247-86	4000x10000		----	588
44 ПГВУ 247-86	93 ПГВУ 247-86	4600x9800		----	606
45 ПГВУ 247-86	94 ПГВУ 247-86	5000x5000		----	421
46 ПГВУ 247-86	95 ПГВУ 247-86	5000x7500		----	526
47 ПГВУ 247-86	96 ПГВУ 247-86	5000x10000		----	631
48 ПГВУ 247-86	97 ПГВУ 247-86	7500x10000		----	741
49 ПГВУ 247-86	98 ПГВУ 247-86	7850x8000		----	668
