Компенсаторы прямоугольные однолинзовые ПГВУ

Цена по запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

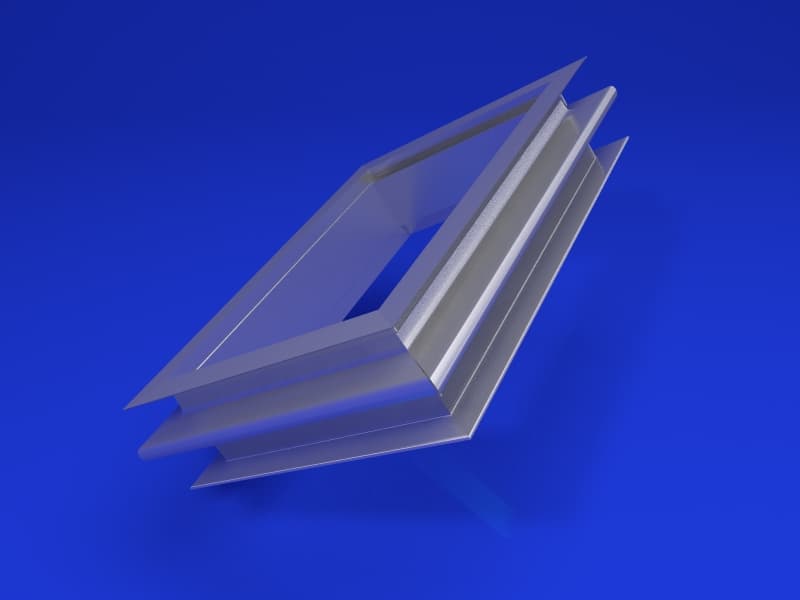

Компенсатор однолинзовый прямоугольный ПГВУ 2-е исполнение

Чертеж прямоугольного компенсатора однолинзового

Чертеж однолинзового компенсатора

Таблица характеристик однолинзовых компенсаторов

Обозначение компенсатора	Размеры, мм					Жесткость линз компенсатора, Ксж, кН/мм (кгс/мм)	Масса, кг
Обозначение компенсатора	Проход условный BxL	B	B1	L	L1	Жесткость линз компенсатора, Ксж, кН/мм (кгс/мм)	Исп. 1	Исп. 2
01 ПГВУ 246-86	300x400	308	475	408	575	0,26 (26)	12,4	26
02 ПГВУ 246-86	300x500			508	675	0,30 (30)	14,6	29
03 ПГВУ 246-86	300x600			608	775	0,34 (34)	16,2	32
04 ПГВУ 246-86	400x500	408	575	508	675	0,34 (34)	16,2	32
05 ПГВУ 246-86	400x600			608	775	0,37 (37)	17,9	35
06 ПГВУ 246-86	400x800			808	975	0,45 (45)	21,4	42
07 ПГВУ 246-86	500x600	508	675	608	775	0,40 (40)	19,7	39
08 ПГВУ 246-86	500x800			808	975	0,48 (48)	23,0	45
09 ПГВУ 246-86	500x1000			1008	1175	0,55 (55)	26,6	54
10 ПГВУ 246-86	600x800	608	775	808	975	0,52 (52)	25,0	49
11 ПГВУ 246-86	600x1000			1058	1175	0,59 (59)	28,4	58
12 ПГВУ 246-86	600x1200			1208	1375	0,66 (66)	31,8	63
13 ПГВУ 246-86	800x1000	808	975	1008	1175	0,66 (66)	31,8	63
14 ПГВУ 246-86	800x1200			1208	1375	0,74 (74)	35,3	69
15 ПГВУ 246-86	800x1600			1608	1775	0,88 (88)	42,3	82
16 ПГВУ 246-86	1000x1200	1008	1175	1208	1375	0,80 (80)	45,8	75
17 ПГВУ 246-86	1050x1350	1058	1225	1358	1525	0,88 (88)	52,7	82
18 ПГВУ 246-86	1000x1600	1008	1175	1608	1775	0,95 (95)	49,2	89
19 ПГВУ 246-86	1000x2000	1008	1175	2008	2175	1,01 (110)		102
20 ПГВУ 246-86	1200x1600	1208	1375	1608	1775	1,00 (100)		95
21 ПГВУ 246-86	1200x2000			2008	2175	1,20 (120)		108
22 ПГВУ 246-86	1200x2400			2408	2575	1,32 (132)		122
23 ПГВУ 246-86	1500x2750	1508	1675	2758	2925	1,50 (150)		143
24 ПГВУ 246-86	1600x2000	1608	1775	2008	2175	1,32 (132)		122
25 ПГВУ 246-86	1600x2400			2408	2575	1,46 (146)		135
26 ПГВУ 246-86	1600x3200			3208	3375	1,75 (175)		156
27 ПГВУ 246-86	2000x2400	2008	2175	2408	2575	1,60 (160)		148
28 ПГВУ 246-86	2000x3200			3208	3375	1,90 (190)		169
29 ПГВУ 246-86	2000x4000			4008	4175	2,10 (210)		201
30 ПГВУ 246-86	2400x3200	2408	2575	3208	3375	2,05 (205)		184
31 ПГВУ 246-86	2400x4000	2408	2575	4008	4175	2,30 (230)		214
32 ПГВУ 246-86	2500x4300	2508	2675	4308	4475	2,50 (250)		228
33 ПГВУ 246-86	2500x5000	2508	2675	5008	5175	2,70 (270)		251
34 ПГВУ 246-86	2500x5500	2508	2675	5508	5675	2,90 (290)		268
35 ПГВУ 246-86	2500x6800			6808	6975	3,40 (340)		310
36 ПГВУ 246-86	2500x7500			7508	7675	3,65 (365)		334
37 ПГВУ 246-86	2700x6000	2708	2875	6008	6175	3,20 (320)		291
38 ПГВУ 246-86	2800x4000	2808	2975	4008	4175	2,50 (250)		228
39 ПГВУ 246-86	3000x4300	3008	3175	4308	4475	2,65 (265)		245
40 ПГВУ 246-86	3000x6000			6008	6175	3,25 (325)		300
41 ПГВУ 246-86	3500x7000	3508	3675	7008	7175	3,80 (380)		350
42 ПГВУ 246-86	4000x7000	4008	4175	7008	7175	4,00 (400)		367
43 ПГВУ 246-86	4000x10000	4008	4175	10008	10175	5,00 (500)		466
44 ПГВУ 246-86	4600x9800	4608	4775	9808	9975	5,20 (520)		479
45 ПГВУ 246-86	5000x5000	5008	5175	5008	5175	3,65 (365)		334
46 ПГВУ 246-86	5000x7500			7508	7675	4,55 (455)		417
47 ПГВУ 246-86	5000x10000			10008	10175	5,55 (555)		499
48 ПГВУ 246-86	7500x10000	7508	7675	10008	10175	6,40 (640)		574
49 ПГВУ 246-86	7850x8000	7858	8025	8008	8175	5,20 (520)		530

Компенсаторы линзовые прямоугольные для газовоздухопроводов

		Размеры в мм					Продолжение табл.1
Обозначение	Условный проход bxl	B*	B1*	L*	L1*	Компенсирующая способность, мм	Жесткость линз компенсатора Ксж, кН/мм(кгс/мм)	Масса, кг
								Исп. 1	Исп. 2
24 ПГВУ 246-92	1600х2000			2110	2175		1,32(132)	74	124,4
25	1600x2400	1610	1775	2410	2575		1,43(143)	82,4	138
26	1600x3200			3210	3375		1,775(175)	98,6	165,2
27	200x2400			2410	2575		1,660(160)	70,5	151,6
28	2000x3200	2010	2175	3210	3375		1,990(190)	106,8	178,8
29	2000x4000			4010	4175		2,110(210)	123	205,4
30	2400x3200	2410	2575	3210	3375		2,005(205)	115	192,4
31	2400x4000			4010	4175	±10	2,330(230)	131	219
32	2500x4300			4310	4475		2,550(250)	139,4	233,2
33	2500x5000			5010	5175		2,770(270)	153,8	256,6
34	2500x5500	2510	2675	5510	5675		2,970(290)	164,2	273
35	2500x6800			6810	6975		3,440(340)	190,5	317,8
36	2500x7500			7510	7675		3,665(365)	204,9	341
37	2800x4000	2810	2975	4010	4175		2,550(250)	139,2	232,6
38	2800x5200			5210	5375		2,990(290)	164	273
39	3000x4300	3010	3175	4310	4475		2,665(265)	149,6	249,8
40	3000x6000			6010	6175		3,235(325)	194,5	307
41	3500x7000	3510	3675	7010	7175		3,880(380)	214,8	358
42	4000x5200	4010	4175	5210	5375		4,00(400)	188,9	313,8
43	4000x7600			7610	7775		4,110(410)	237,1	395,2
44	4600x9800	4610	4775	9810	9975		5,220(520)	294,9	490,2
45	5000x7500			7510	7675		4,555(455)	255,8	425,8
46	5000x10000	5010	5175	10010	10175		5,555(555)	307,2	511,2



	Усилие сжатия компенсатора: R=Ксж*?1, кН(кг)

Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:

Широкий ассортимент продукции;
Производство только из сырья высокого качества;
Доставка в заранее установленные сроки;
Сохранность целостности изделий при перевозке;
Профессионально налаженная логистика;
Доставка как на склад, так и на объект покупателя;
Доставляем изделия любых габаритов и формы.

Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
