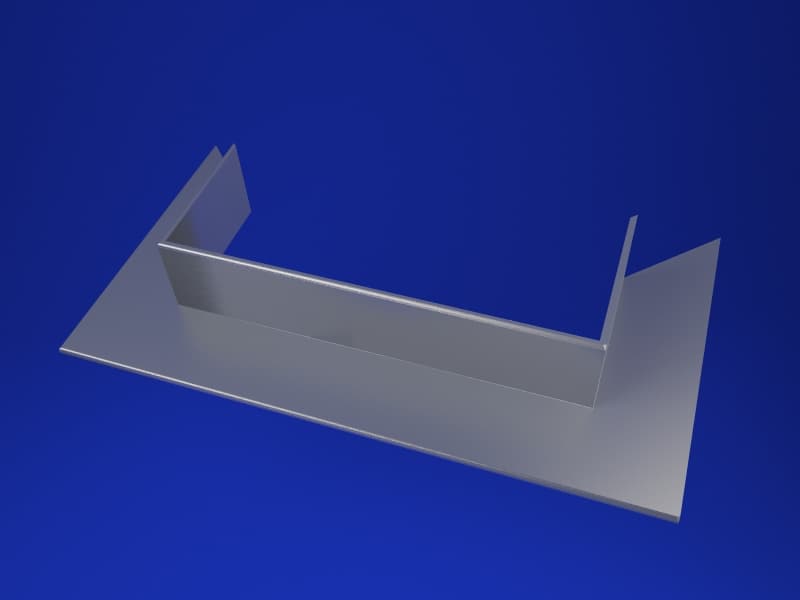

Чертеж доборного элемента Д4Г-1...2
Номенклатура доборных элементов из горячекатаных профилей |
|||||||
(Таблица №1) |
|||||||
| Марка | α | B, мм | H, мм | L, мм | Масса со ступеними типа Ф, кг | Масса со ступеними типа В, кг | Масса со ступеними типа Р, кг |
| Д (тип ступени) – 1(С*) | 45º | 600 | 120 | 404 | 12,5 | 10,3 | 12,5 |
| Д . . . – 2 | 45º | 600 | 140 | 404 | 13,3 | 11,1 | 13,3 |
| Д . . . – 3 | 45º | 600 | 160 | 404 | 13,7 | 11,5 | 13,7 |
| Д . . . – 4 | 45º | 800 | 120 | 404 | 14,1 | 11,1 | 13,9 |
| Д . . . – 5 | 45º | 800 | 140 | 404 | 14,9 | 11,9 | 14,7 |
| Д . . . – 6 | 45º | 800 | 160 | 404 | 15,3 | 12,3 | 15,1 |
| Д . . . – 7 | 60º | 600 | 120 | 317 | 10,5 | 8,6 | 11,1 |
| Д . . . – 8 | 60º | 600 | 140 | 317 | 10,9 | 9 | 11,5 |
| Д . . . – 9 | 60º | 600 | 160 | 317 | 11,5 | 9,6 | 12,1 |
(Таблица №2) |
|||||||
| Марка | α | L, мм | Масса, кг | Примеч. | |||
| Д1Г(С*) | - | - | 0,4 | - | |||
| Д2 | - | 105 | 0,3 | - | |||
| Д3Г – 1 | 45º | - | 0,6 | - | |||
| Д3Г – 2 | 60º | - | 0,6 | - | |||
| Д4Г – 1 | 45º | 80 | 1,5 | - | |||
| Д4Г – 2 | 60º | 80 | 1,5 | - | |||
| Д5Г – 1 | 45º | 571 | 0,6 | H0 = 1 м | |||
| Д5Г – 2 | 45º | 571 | 0,6 | H0 = 1,2 м | |||
| Д5Г – 3 | 60º | 667 | 0,7 | H0 = 1 м | |||
| Д5Г – 4 | 60º | 581 | 0,7 | H0 = 1,2 м | |||
