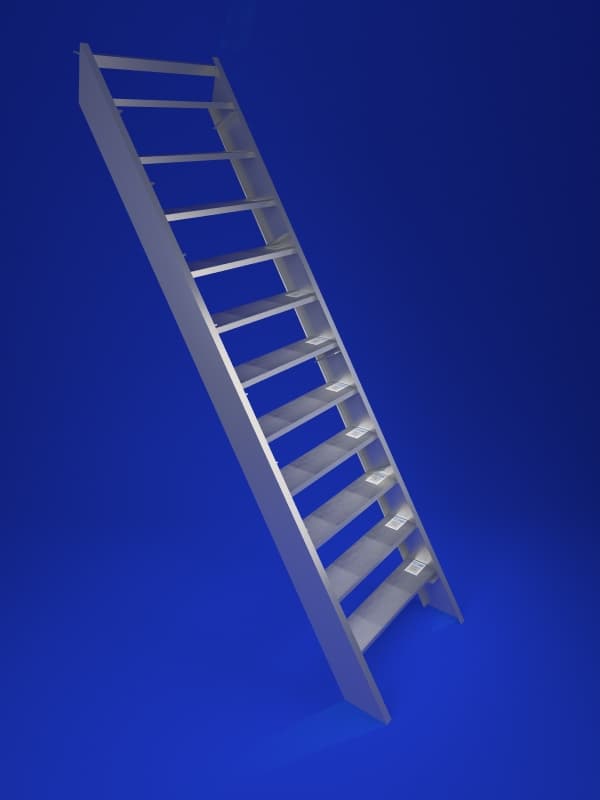

Область применения стальных лестниц
Завод "Северозапад" изготавливает металлические лестницы по серии 1.405.3-7.34.2-КМ1.
Стальные лестницы, стремянки и площадки, а также ограждения к ним предназначаются для зданий промышленных предприятий, а так же для обустройства посадочных площадок на мостовые электрические краны и использования в качестве наружных эвакуационных и пожарных лестниц.
Металлические лестницы устанавливаются для обеспечения свободного доступа к рабочему месту. Стационарные лестницы, площадки и ограждения монтируют к полу или стенам здания.
Марш пожарной лестницы по нормам должен иметь ширину 0,7 м, высоту поручней – 0,8 м и устанавливаться с наклоном 60 градусов, а также должен быть оборудован площадкой типа ПХР, шириной 0,7 м.
Монтаж лестницы к зданию осуществляется с помощью анкеров или кронштейнов.
Металлические промышленные лестницы часто используют для перемещения всевозможных грузов и в целях безопасности должны иметь ограждения.
Чертеж лестницы с углом наклона 60 градусов
Номенклатура лестниц из горячекатаных профилей с углом наклона 60º |
||||||||||
| Марка | B, мм | H, мм | L, мм | L1, мм | L2, мм | n, мм | n1, мм | Косоур | Тип ступеней | Масса, кг |
| ЛГФ 60 – 6,7 (С*) | 728 | 600 | 346 | 693 | - | - | - | Швеллер №16 | Ф | 29,8 |
| ЛГФ 60 – 12,7 | 728 | 1200 | 692 | 1386 | - | 2 | - | Швеллер №16 | Ступени сплошные | 56,6 |
| ЛГФ 60 – 18,7 | 728 | 1800 | 1039 | 2078 | 720 | 4 | - | Швеллер №16 | из стального листа с | 85,6 |
| ЛГФ 60 – 24,7 | 728 | 2400 | 1385 | 2771 | 1420 | 6 | - | Швеллер №16 | ромбическим рифлением. | 113,8 |
| ЛГФ 60 – 30,7 | 728 | 3000 | 1731 | 3464 | 1050 | 8 | 2 | Швеллер №16 | ГОСТ 8568-76 | 142,6 |
| ЛГФ 60 – 36,7 | 728 | 3600 | 2077 | 4157 | 1400 | 10 | 2 | Швеллер №16 | см. 1.450.3-7.94.2-КМ1.3 | 171 |
| ЛГФ 60 – 42,7 | 728 | 4200 | 2423 | 4850 | 1150 | 12 | 3 | Швеллер №16 | 199,8 | |
| ЛГВ 60 – 6,7 (С*) | 728 | 600 | 346 | 693 | - | - | - | Швеллер №16 | В | 25,9 |
| ЛГВ 60 – 12,7 | 728 | 1200 | 692 | 1386 | - | 2 | - | Швеллер №16 | Ступени из стали листовой | 50,9 |
| ЛГВ 60 – 18,7 | 728 | 1800 | 1039 | 2078 | 720 | 4 | - | Швеллер №16 | просечно-вытяжной. | 76,1 |
| ЛГВ 60 – 24,7 | 728 | 2400 | 1385 | 2771 | 1420 | 6 | - | Швеллер №16 | ТУ 36.26.11-5-89 | 100,5 |
| ЛГВ 60 – 30,7 | 728 | 3000 | 1731 | 3464 | 1050 | 8 | 2 | Швеллер №16 | см. 1.450.3-7.94.2-КМ1.3 | 125,5 |
| ЛГВ 60 – 36,7 | 728 | 3600 | 2077 | 4157 | 1400 | 10 | 2 | Швеллер №16 | 150,1 | |
| ЛГВ 60 – 42,7 | 728 | 4200 | 2423 | 4850 | 1150 | 12 | 3 | Швеллер №16 | 175,1 | |
| ЛГР 60 – 6,7 | 728 | 600 | 346 | 693 | - | - | - | Швеллер №16 | Р | 28,4 |
| ЛГР 60 – 12,7 | 728 | 1200 | 692 | 1386 | - | 2 | - | Швеллер №16 | Ступени решетчатые из | 58,4 |
| ЛГР 60 – 18,7 | 728 | 1800 | 1039 | 2078 | 720 | 4 | - | Швеллер №16 | полос на ребро и круглой | 88,6 |
| ЛГР 60 – 24,7 | 728 | 2400 | 1385 | 2771 | 1420 | 6 | - | Швеллер №16 | стали (типа ВИСП). | 118 |
| ЛГР 60 – 30,7 | 728 | 3000 | 1731 | 3464 | 1050 | 8 | 2 | Швеллер №16 | ТУ 36-2370-82 | 148 |
| ЛГР 60 – 36,7 | 728 | 3600 | 2077 | 4157 | 1400 | 10 | 2 | Швеллер №16 | см. 1.450.3-7.94.1 КМ1.3 | 177,6 |
| ЛГР 60 – 42,7 | 728 | 4200 | 2423 | 4850 | 1150 | 12 | 3 | Швеллер №16 | 207,6 | |
Цены на лестницы ЛХФ, ЛХВ, ЛХР и ЛГФ, ЛГВ, ЛГР с углом наклона 60?. Серия 1.450.3-7.94
| Лестницы ЛХВ, ЛХР и ЛГФ, ЛГВ, ЛГР с углом наклона 60?. Серия 1.450.3-7.94 | |||
| Наименование | Профиль | Габариты | Цена с НДС (руб/ед) |
| ЛХВ 60-6,7 | Холодногнутый профиль ХВ | 700х600х346 | 1360,00 |
| ЛХР 60-6,7 | Холодногнутый профиль ХР | 700х600х346 | 1520,00 |
| ЛГВ 60-6,7 | Горячекатаный профиль ГВ | 700х600х346 | 2080,00 |
| ЛГР 60-6,7 | Горячекатаный профиль ГР | 700х600х346 | 2320,00 |
| ЛХВ 60-12,7 | Холодногнутый профиль ХВ | 700х1200х692 | 2640,00 |
| ЛХР 60-12,7 | Холодногнутый профиль ХР | 700х1200х692 | 3280,00 |
| ЛГВ 60-12,7 | Горячекатаный профиль ГВ | 700х1200х692 | 4080,00 |
| ЛГР 60-12,7 | Горячекатаный профиль ГР | 700х1200х692 | 4720,00 |
| ЛХВ 60-18,7 | Холодногнутый профиль ХВ | 700х1800х1039 | 3920,00 |
| ЛХР 60-18,7 | Холодногнутый профиль ХР | 700х1800х1039 | 4960,00 |
| ЛГВ 60-18,7 | Горячекатаный профиль ГВ | 700х1800х1039 | 6160,00 |
| ЛГР 60-18,7 | Горячекатаный профиль ГР | 700х1800х1039 | 7120,00 |
| ЛХВ 60-24,7 | Холодногнутый профиль ХВ | 700х2400х1385 | 5120,00 |
| ЛХР 60-24,7 | Холодногнутый профиль ХР | 700х2400х1385 | 6640,00 |
| ЛГВ 60-24,7 | Горячекатаный профиль ГВ | 700х2400х1385 | 8080,00 |
| ЛГР 60-24,7 | Горячекатаный профиль ГР | 700х2400х1385 | 9440,00 |
| ЛХВ 60-30,7 | Холодногнутый профиль ХВ | 700х3000х1731 | 6400,00 |
| ЛХР 60-30,7 | Холодногнутый профиль ХР | 700х3000х1731 | 8320,00 |
| ЛГВ 60-30,7 | Горячекатаный профиль ГВ | 700х3000х1731 | 10080,00 |
| ЛГР 60-30,7 | Горячекатаный профиль ГР | 700х3000х1731 | 11920,00 |
| ЛХВ 60-36,7 | Холодногнутый профиль ХВ | 700х3600х2077 | 7680,00 |
| ЛХР 60-36,7 | Холодногнутый профиль ХР | 700х3600х2077 | 9920,00 |
| ЛГВ 60-36,7 | Горячекатаный профиль ГВ | 700х3600х2077 | 12080,00 |
| ЛГР 60-36,7 | Горячекатаный профиль ГР | 700х3600х2077 | 14240,00 |
| ЛХВ 60-42,7 | Холодногнутый профиль ХВ | 700х4200х2423 | 8960,00 |
| ЛХР 60-42,7 | Холодногнутый профиль ХР | 700х4200х2423 | 11600,00 |
| ЛГВ 60-42,7 | Горячекатаный профиль ГВ | 700х4200х2423 | 14080,00 |
| ЛГР 60-42,7 | Горячекатаный профиль ГР | 700х4200х2423 | 16640,00 |
