Наземные горизонтальные резервуары чаще всего располагаются на двух опорах седловидного или стоечного типа. В первом случае угол обхвата может составлять от 600 до 1200.
Стальные горизонтальные резервуары имеют следующие структурные элементы:
- промежуточные кольца жесткости;
- два днища;
- опорные диафрагмы;
- корпус (стенки);
- опоры.
Конструктивные особенности стальных горизонтальных резервуаров
Стенка данного изделия обычно формируется из нескольких обечаек, которые производятся из стали полистовым или рулонным методом. Указанные компоненты свариваются друг с другом посредством стыковых швов, а монтажные соединения – внахлест.
Для придания стенкам РГС особой жесткости применяются опорные и промежуточные кольца с дополнительной диафрагмой, которая чаще всего имеет треугольную форму.
Конструкция горизонтальных резервуаров может различаться в зависимости от показателей избыточного давления, что предопределяет особое строение днища. Так, при значении в 40 кПа оно изготавливается плоским, а при 70 кПа – коническим.
Для придания емкости необходимой жёсткости при установке и перевозке подземных резервуаров, а также организации восприятия вакуума и нагрузки ветра стенки изделия усиливаются при помощи дополнительных колец.
Их толщина обычно составляет 4-5 мм, а выбор ее толщины обуславливается объёмом подземного резервуара и уровня давления. Радиус сечения равняется 1,0-1,62 м.
По желанию клиентов емкости могут комплектоваться следующими аксессуарами:
-
предохранительные и дыхательные клапаны;
- световые и замерные люки;
- хлопушки;
- люки-лазы;
- устройствами контроля и т.д.
Корпус РГС комплектуется целым рядом компонентов:
- горловина с лазом;
- наружная лестница;
- штуцеры для вентиляции, загрузки и забора;
- крышка для чистки, осмотра и ремонта;
- заземление.
Резервуары горизонтальные стальные для воды

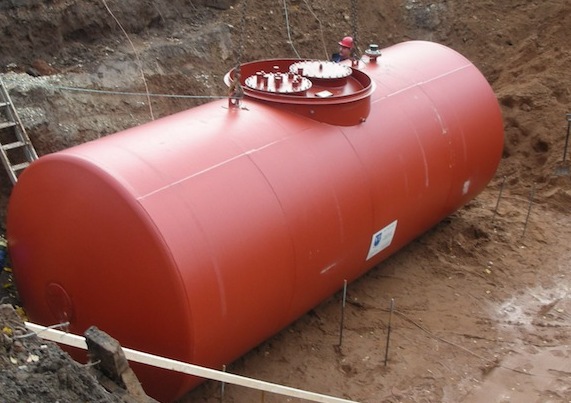

Данные емкости для хранения воды и нефтепродуктов имеют объем 10-100 м3 . Они изготавливаются из углеродистой и нержавеющей стали. Подземные резервуары бывают одно- и двустенными. Кроме того, в их составе может быть от одной до трех секций..jpg "Резервуары РГС фото")
Резервуары РГС. Назначение.
Указанные изделия применяются в следующих случаях:
- хранение светлых и темных ГСМ, плотность которых составляет до 10 кн/м3 (1 тс/м3) при внутреннем давлении газа 0,4 кгс/см2 (для ёмкостей с плоским днищем) и 0,7 кгс/см2 (для ёмкостей с коническим днищем) и вакууме 0,01 кгс/см2;
- хранение воды в резервуарах с обеспечением внутренней защиты от коррозионных процессов. Диапазон эксплуатационных температурных показателей составляет от -600 до +350.
Характеристики резервуаров РГС
| Характеристики | РГС-3 | РГС-5 | РГС-10 | РГС-25 | РГС-50 | РГС-75 | РГС-100 |
| Рабочий продукт | жидкости с плотностью не более 1300 кг/м3, рабочая температура продукта от -65ºС до +90ºС | ||||||
| Номинальный объем, м3 | 3 | 5 | 10 | 25 | 50 | 75 | 100 |
| Способ размещения | наземный, подземный | ||||||
| Конструктивные исполнения | одностенный, двустенные, с подогревом/без подогрева, однокамерные/многокамерные, с теплоизоляцией/без теплоизоляции | ||||||
| Рабочее давление, МПа | 0,01-0,07 | ||||||
| Температура эксплуатации, ºС | -40...+90 | ||||||
| Тип днищ | плоские, конические | ||||||
| Установленный срок службы, лет | 10 | ||||||
Размеры резервуаров РГСН/РГСП
По способу размещения (наземный,подземный) |
РГСН-3,РГСП-3 |
РГСН-5,РГСП-5 |
РГСН-10,РГСП-10 |
РГСН-25,РГСП-25 |
РГСН-50,РГСП-50 |
РГСН-75,РГСП-75 |
РГСН-100,РГСП-100 |
| Диаметр D, мм | 1400 | 1600 | 2200 | 2760 | 2760 | 3000 | 3000 |
| Длина L, мм | 2550 | 2785 | 3335 | 4990/4850 | 10100/9500 | 10100/9500 | 14400/14030 |
| Высота Н, мм | 2885 | 2835 | 3685 | 4330/4450 | 5000 | 4680/4500 | 4485/4320 |
| Расстояние между опорами, мм | 1960 | 2410 | 2750 | 4150 | 4500 | 4500 | 5100 |
| Длина цилиндрической части, мм | 1980 | 2500 | 2840 | 4280 | 9000 | 9000 | 13500 |
| Толщина корпуса, мм | 04.июн | 04.авг | 04.авг | 04.авг | 04.авг | 06.дек | 06.дек |
| Высота при транспортировке, мм | 1955 | 2050 | 2650 | 3400 | 3400 | 3650 | 3650 |
| Масса, кг | 1400 | 1540 | 2520 | 4560/4340 | 6460/5880 | 7920/7640 | 10300/11900 |
Виды резервуаров горизонтальных подземных:
- одно- и двустенные;
- с наличием теплоизоляции или подогревателя;
- одно-, двух- и трехсекционные;
- имеющие плоское или коническое днище.
Указанные стальные резервуары могут оснащаться:
- патрубками;
- колодцами и горловинами;
- лестницами с обслуживающей площадкой и т.д.
При производстве подземных стальных резервуаров применяется металл Ст3, который полностью соответствует требованиям ГОСТа.
Завод металлоконструкций "Северозапад" изготавливает большое количество подобных изделий согласно пожеланиям заказчиков.
