Прямоугольный клапан ПГВУ

Быстрый просмотр

Клапан прямоугольный одноосный

Цена по запросу

Заказать

Быстрый просмотр

Клапан прямоугольный двухосный

Цена по запросу

Заказать

Быстрый просмотр

Клапан прямоугольный трехосный

Цена по запросу

Заказать

Быстрый просмотр

Клапан прямоугольный четырехосный

Цена по запросу

Заказать

Быстрый просмотр

Клапан прямоугольный пятиосный

Цена по запросу

Заказать

Быстрый просмотр

Клапан прямоугольный большого размера

Цена по запросу

Заказать

Для регулирования потоков жидкостей, воздуха или электронов необходим инструмент, который бы смог пропускать поток только в одну сторону. Именно такой конструкцией и выступает регулирующий клапан.

На самом устройстве размещен в виде плоской или конусной тарелки затвор, который перемещается вдоль центральной оси уплотнительной поверхности седла корпуса возвратно-поступательно.

Клапан является основным видом трубопроводной арматуры для прямоугольных каналов, который есть практически в каждого вида регуляторе.

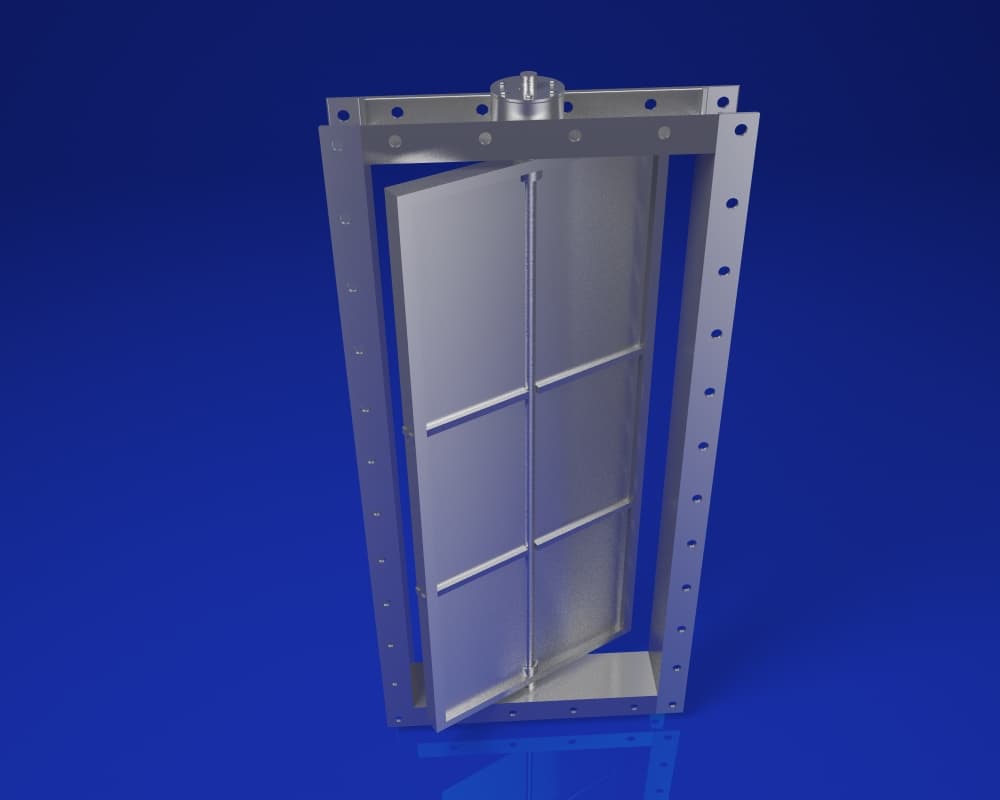

Клапан прямоугольный одноосный

Предложения нашего завода

Все изделия производятся на заводе "Северозапад" из чугуна и стали самого высокого качества, обеспечивающего им длительный срок эксплуатации.

Также, мы тщательно отслеживаем весь цикл производства и контролируем качество продукции. Наши изделия полностью соответствуют технической документации и нормам ТУ34-10-10633-95.

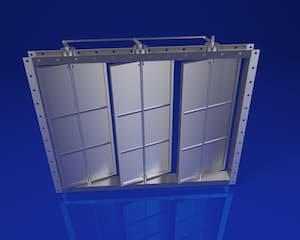

Клапан прямоугольный трехосный

Типы изготавливаемых клапанов:

По индивидуальному заказу мы можем изготовить прямоугольные клапаны больших размеров.

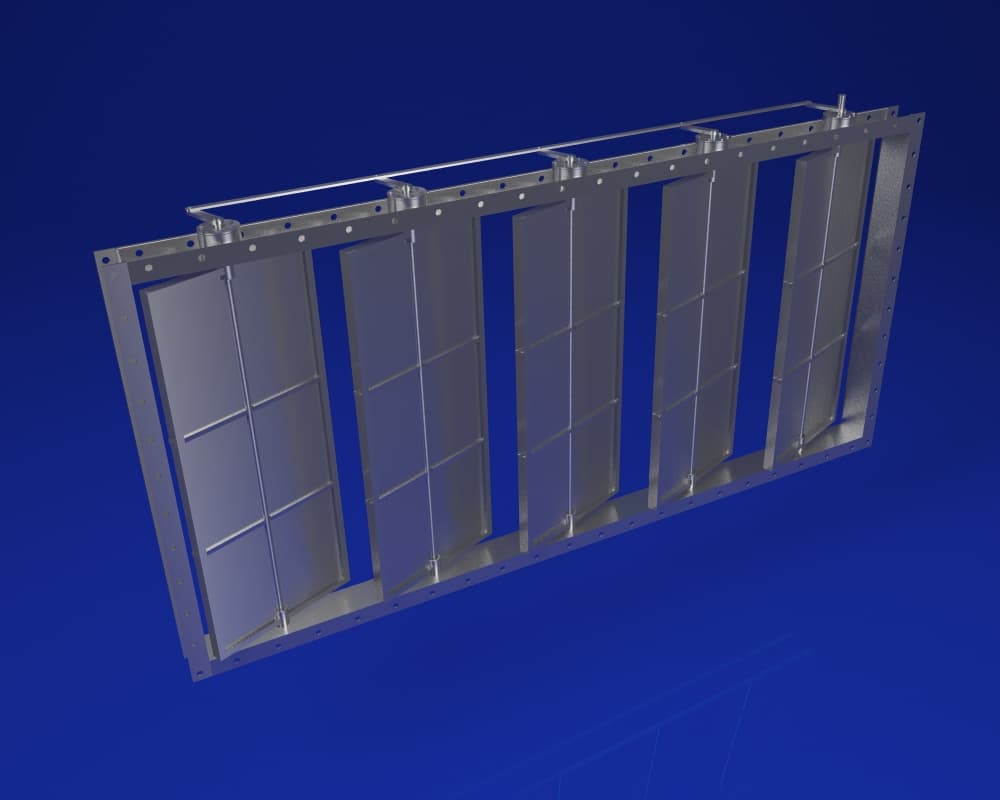

Клапан прямоугольный пятиосный

Клапан прямоугольный 5-осный

Вентиляционный воздушный клапан крепится к ответным фланцам при монтаже. Все фланцы соответствуют стандартам ТУ34.42.5319-76 и ПГВУ094-80. Основная задача затвора – регулирование или отключение на тепловых электростанциях пылегазовоздухопроводов, где рабочая среда не превышает давление 0,004 МПА и температуру воздуха + 425 градусов.

Чертеж клапана прямоугольного одноосного

Чертеж одноосного клапана

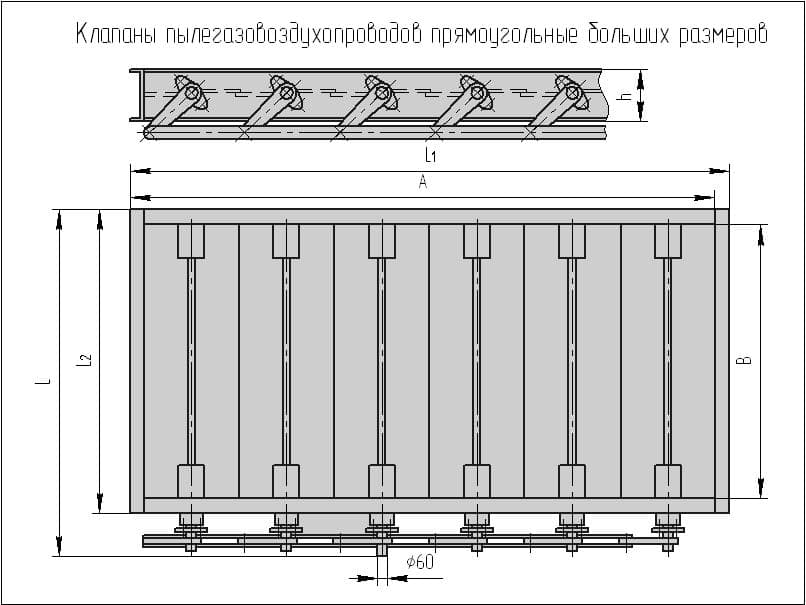

Чертеж клапана прямоугольного больших рахзмеров

Чертеж большого клапана

Дополнительные материалы:

ПГВУ 295-80 (прямоугольный одноосный):

Обозначение	Усл. Проход, Ду	Крут. момент на валу клапана, Н.м	Масса, кг
01 ПГВУ 295-80	300x400	10	49.1
02 ПГВУ 295-80	300x500	13	54.9
03 ПГВУ 295-80	300x600	15	60.2
04 ПГВУ 295-80	300x700	17	67.2
05 ПГВУ 295-80	400x500	17	61.1
06 ПГВУ 295-80	400x600	21	67.2
07 ПГВУ 295-80	400x700	26	74.1
08 ПГВУ 295-80	400x800	31	80
09 ПГВУ 295-80	500x600	31	77
10 ПГВУ 295-80	500x800	41	95
11 ПГВУ 295-801	500x900	46	107
12 ПГВУ 295-80	500x100	51	111

ПГВУ 296-80 (прямоугольный двухосный):

Обозначение	Усл. Проход, Ду	L	L1	L2	h	Крут. момент на валу клапана, Н.м	Масса, кг
01 ПГВУ 296-80	600х700	1019	719	830	160	31	111
02 ПГВУ 296-80	600х800	1119	719	930	160	36	119
03 ПГВУ 296-80	600х900	1219	719	1030	160	41	137
04 ПГВУ 296-80	700х500	819	822	630	160	26	101
05 ПГВУ 296-80	700х700	1019	822	830	160	39	118
06 ПГВУ 296-80	700х800	1119	822	930	160	46	137
07 ПГВУ 296-80	800х800	1119	923	930	160	53	145
09 ПГВУ 296-80	800х1200	1523	935	1340	180	83	183
10 ПГВУ 296-80	800х1600	1933	935	1750	180	113	232
11 ПГВУ 296-80	900х400	719	1022	530	160	29	106
12 ПГВУ 296-80	900х700	1019	1022	830	160	56	140
13 ПГВУ 296-80	900х1200	1523	1034	1340	180	101	213
14 ПГВУ 296-80	1000x600	919	1119	730	160	53	134
15 ПГВУ 296-80	1000x700	1023	1131	940	180	61	161
16 ПГВУ 296-80	1000x800	1123	1131	940	180	73	173
18 ПГВУ 296-80	1000x1000	1323	1131	1140	180	96	208

ПГВУ 297-80 (прямоугольный трехосный):

Обозначение	Усл. Проход, Ду	L	L1	L2	Крут. момент на валу клапана, Н.м	Масса, кг
01 ПГВУ 297-80	1200×600	923	1311	740	59	176
02 ПГВУ 297-80	1200×700	1023	1311	840	71	191
03 ПГВУ 297-80	1200×800	1123	1311	940	81	204
04 ПГВУ 297-80	1200×1000	1323	1311	1140	101	233
05 ПГВУ 297-80	1200×1200	1523	1311	1340	123	274
06 ПГВУ 297-80	1400×700	1023	1541	840	93	229
07 ПГВУ 297-80	1400×800	1123	1541	940	111	246
08 ПГВУ 297-80	1400×900	1223	1541	1040	123	278
09 ПГВУ 297-80	1400×1000	1323	1541	1140	141	285
10 ПГВУ 297-80	1400×1200	1523	1541	1340	173	318
11 ПГВУ 297-80	1500×800	1123	1616	940	113	261
12 ПГВУ 297-80	1500×900	1223	1616	1040	126	318
13 ПГВУ 297-80	1500×1000	1323	1616	1140	141	300
14 ПГВУ 297-80	1500×1200	1523	1616	1340	176	336

ПГВУ 298-80 (четырехосный):

Обозначение	Усл. Проход, Ду	L	L1	L2	h	Крут. момент на валу клапана, Н.м	Масса, кг
02 ПГВУ 298-80	1600×1000	1323	1747	1140	180	156	312
03 ПГВУ 298-80	1600×1200	1523	1747	1340	180	186	346
04 ПГВУ 298-80	1600×1400	1723	1747	1540	180	225	409
05 ПГВУ 298-80	1600×1600	1933	1747	1750	180	260	446
06 ПГВУ 298-80	1800×900	1243	1984	1080	240	165	336
07 ПГВУ 298-80	1800×1000	1343	1984	1180	240	190	394
08 ПГВУ 298-80	1800×1200	1543	1984	1380	240	230	436
09 ПГВУ 298-80	1800×1400	1743	1984	1580	240	270	485
10 ПГВУ 298-80	1800×1800	2143	1984	1980	240	350	610
11 ПГВУ 298-80	2000×1000	1343	2141	1180	240	210	417
12 ПГВУ 298-80	2000×1200	1643	2141	1480	240	250	507
14 ПГВУ 298-80	2000×1600	1943	2141	1780	240	340	597
15 ПГВУ 298-80	2000×1800	2143	2141	1980	240	380	645
16 ПГВУ 298-80	2000×2000	2343	2141	2180	240	470	699

ПГВУ 299-80 (прямоугольный пятиосный):

Обозначение	Усл. Проход, Ду	L	L1	L2	h	Крут. момент на валу клапана, Н.м	Масса, кг
02 ПГВУ 298-80	1600×1000	1323	1747	1140	180	156	312
03 ПГВУ 298-80	1600×1200	1523	1747	1340	180	186	346
04 ПГВУ 298-80	1600×1400	1723	1747	1540	180	225	409
05 ПГВУ 298-80	1600×1600	1933	1747	1750	180	260	446
06 ПГВУ 298-80	1800×900	1243	1984	1080	240	165	336
07 ПГВУ 298-80	1800×1000	1343	1984	1180	240	190	394
08 ПГВУ 298-80	1800×1200	1543	1984	1380	240	230	436
09 ПГВУ 298-80	1800×1400	1743	1984	1580	240	270	485
10 ПГВУ 298-80	1800×1800	2143	1984	1980	240	350	610
11 ПГВУ 298-80	2000×1000	1343	2141	1180	240	210	417
12 ПГВУ 298-80	2000×1200	1643	2141	1480	240	250	507
14 ПГВУ 298-80	2000×1600	1943	2141	1780	240	340	597
15 ПГВУ 298-80	2000×1800	2143	2141	1980	240	380	645
16 ПГВУ 298-80	2000×2000	2343	2141	2180	240	470	699

Цены на клапаны взрывные ПГВУ - цены

Обозначение клапана	Д_у	Д_н	Д₁	Д₂	Масса, кг	Цена руб. с НДС
1Д_у150-1 ОСТ108	150	168	258	225	13,2	3 960
1Д_у200-1	200	219	310	275	15,9	4 770
1Д_у250-1	250	273	363	330	21,9	6 570
1Д_у300-1	300	325	416	385	27,7	8 310
1Д_у300-3	300	325	416	385	25,5	8 315
1Д_у350-1	350	377	467	435	33	9 900
1Д_у350-3	350	377	467	435	31,4	9 420
1Д_у400-1	400	426	538	498	42,7	12 810
1Д_у400-3	400	426	538	498	41,7	12 510
1Д_у450-1	450	480	592	555	48,2	14 546
1Д_у450-3	450	480	592	555	47,1	14 546
1Д_у500-1	500	530	642	605	56	16 800
1Д_у500-2					54,6	16 800
1Д_у500-3					54,8	16 800
1Д_у500-4					55,5	16 800
1Д_у600-2	600	630	744	705	56,5	16 950
1Д_у600-3					62	18 600
1Д_у600-4					66	19 800
1Д_у700-2	700	720	834	795	61,8	18 540
1Д_у700-3					56,9	17 070
1Д_у700-4					57,6	17 280
1Д_у800-2	800	820	934	895	64,7	17 790
1Д_у800-3					65,2	17 930
1Д_у800-4					63,4	17 440
1Д_у900-2	900	920	1034	995	79,4	21 835
1Д_у900-3					80	22 000
1Д_у900-4					80,7	22 250
1Д_у1000-2 ОСТ108	1000	1020	1134	1095	88,1	24 230
1Д_у1000-3					88,8	24 420
1Д_у1000-4					86,9	23 900
1Д_у1100-2	1100	1120	1234	1195	96,6	26 565
1Д_у1100-3					97,5	26 815
1Д_у1100-4					96,9	26 650
1Д_у1200-2	1200	1220	1334	1295	105	28 875
1Д_у1200-3-1					106,6	29 315
1Д_у1200-4					105,3	28 960

Клапан взрывной Чертеж взрывного клапана

Обозначение клапана	Д_у	Д_н	Д₁	Д₂	Масса, кг	Цена руб. с НДС
ПД_у400-1 ОСТ108	400	426	538	498	72,9	9 565
ПД_у400-3	400	426	538	498	71,9	9 565
ПД_у450-1	450	480	592	555	82	10 890
ПД_у450-3	450	480	592	555	80,9	10 890
ПД_у500-1	500	530	642	605	96,7	12 325
ПД_у500-2					95,3	12 325
ПД_у500-3					95,5	12 325
ПД_у500-4					97,3	12 325
ПД_у600-2	600	630	744	705	110,2	13 470
ПД_у600-3					110,4	13 470
ПД_у600-4					116,3	13 470
ПД_у700-2	700	720	834	795	93,5	12 325
ПД_у700-3					93,8	12 325
ПД_у700-4					96,1	12 325
ПД_у800-2	800	820	934	895	106,6	13 470
ПД_у800-3					107,1	13 470
ПД_у800-4					107	13 470
ПД_у900-2 ОСТ108	900	920	1034	995	126,2	13 270
ПД_у900-3					126,8	13 270
ПД_у900-4					128,3	13 270
ПД_у1000-2	1000	1020	1134	1095	139,9	17 800
ПД_у1000-3					145,6	18 425
ПД_у1000-4					140,8	17 800
ПД_у1100-2	1100	1120	1234	1195	153,5	19 700
ПД_у1100-3					154,4	19 700
ПД_у1100-4					156	19 700
ПД_у1200-2	1200	1220	1334	1295	166,9	23 080
ПД_у1200-3					167,9	23 080
ПД_у1200-4					169,6	23 080
ПД_у1300-2	1300	1320	1434	1395	188,3	24 140
ПД_у1400-2	1400	1420	1534	1495	200,7	25 410
ПД_у1500-2	1500	1520	1634	1595	219,7	27 950
