Закладная деталь МН146 - МН151

Закладная деталь  мн 146 – мн 151 серия 1.400 15 собирается из восьми арматурных штырей и прямоугольной металлической пластины. Анкеры монтируются вдоль периметра площадки методом сварки. Длина площадки – 250-500 мм, ширина – 250-300 мм. Расстояние между штырями – 90-160 мм.

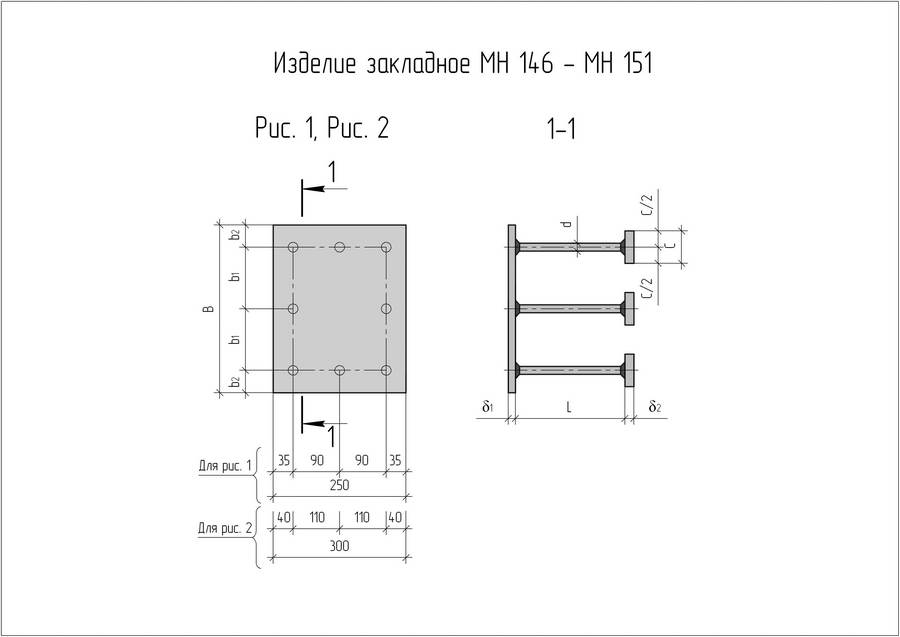

Чертеж изделия закладного МН146 - МН151

МН-151

Сфера применения закладной детали мн 146 – мн 151 – соединение бетонных конструкций между собой, обустройство навесных элементов. Изделие изготавливается их стали и покрывается антикоррозийным составом. Для прочности монтажа на концах анкеров приварены маленькие пластины со сторонами 50-60 мм. Обработка детали – оцинковка, окраска, покрытие хромом.

Цены на изделие закладное МН146 - МН151

Изделие закладное  Марка Обозначение Размеры, мм Масса, кг Цена за шт с НДС
В В1 В2 δ d L C δ
МН146-МН151 МН146-1 1.400-15.В1.160 250 90 35 10 14AIII 540  -   -  10,1 758
  МН146-2 1.400-15.В1.160-01 250 90 35 10 14AIII 420  -   -  9,0 675
  МН146-3 1.400-15.В1.160-02 250 90 35 10 14AIII 320  -   -  8,0 600
  МН146-4 1.400-15.В1.160-03 250 90 35 10 14AIII 540 50 10 11,7 878
  МН146-5 1.400-15.В1.160-04 250 90 35 10 14AIII 420 50 10 10,6 795
  МН146-6 1.400-15.В1.160-05 250 90 35 10 14AIII 170 50 10 8,2 615
  МН147-1 1.400-15.В1.160-06 300 110 40 10 14AIII 540  -   -  11,1 833
  МН147-2 1.400-15.В1.160-07 300 110 40 10 14AIII 420  -   -  10,0 750
  МН147-3 1.400-15.В1.160-08 300 110 40 10 14AIII 320  -   -  9,0 675
  МН147-4 1.400-15.В1.160-09 300 110 40 10 14AIII 540 50 10 12,7 953
  МН147-5 1.400-15.В1.160-10 300 110 40 10 14AIII 420 50 10 11,6 870
  МН147-6 1.400-15.В1.160-11 300 110 40 10 14AIII 170 50 10 9,2 690
  МН148-1 1.400-15.В1.160-12 400 160 40 10 14AIII 540  -   -  13,1 983
  МН148-2 1.400-15.В1.160-13 400 160 40 10 14AIII 420  -   -  12,0 900
  МН148-3 1.400-15.В1.160-14 400 160 40 10 14AIII 320  -   -  11,0 825
  МН148-4 1.400-15.В1.160-15 400 160 40 10 14AIII 540 50 10 14,7 1103
  МН148-5 1.400-15.В1.160-16 400 160 40 10 14AIII 420 50 10 13,6 1020
  МН148-6 1.400-15.В1.160-17 400 160 40 10 14AIII 170 50 10 11,2 840
  МН149-1 1.400-15.В1.160-18 500 120 40 10 14AIII 540  -   -  15,0 1125
  МН149-2 1.400-15.В1.160-19 500 120 40 10 14AIII 420  -   -  13,9 1043
  МН149-3 1.400-15.В1.160-20 500 120 40 10 14AIII 320  -   -  12,9 968
  МН149-4 1.400-15.В1.160-21 500 120 40 10 14AIII 540 50 10 16,6 1245
  МН149-5 1.400-15.В1.160-22 500 120 40 10 14AIII 420 50 10 15,5 1163
  МН149-6 1.400-15.В1.160-23 500 120 40 10 14AIII 170 50 10 13,1 983
  МН150-1 1.400-15.В1.160-24 300 110 40 8 12AIII 470  -   -  9,1 683
  МН150-2 1.400-15.В1.160-25 300 110 40 8 12AIII 370  -   -  8,3 623
  МН150-3 1.400-15.В1.160-26 300 110 40 8 12AIII 270  -   -  7,6 570
  МН150-4 1.400-15.В1.160-27 300 110 40 8 12AIII 470 50 10 10,7 803
  МН150-5 1.400-15.В1.160-28 300 110 40 8 12AIII 370 50 10 9,9 743
  МН150-6 1.400-15.В1.160-29 300 110 40 8 12AIII 170 50 10 8,5 638
  МН151-1 1.400-15.В1.160-30 300 110 40 12 16AIII 620  -   -  16,3 1223
  МН151-2 1.400-15.В1.160-31 300 110 40 12 16AIII 460  -   -  14,3 1073
  МН151-3 1.400-15.В1.160-32 300 110 40 12 16AIII 370  -   -  13,2 990
  МН151-4 1.400-15.В1.160-33 300 110 40 12 16AIII 620 60 12 19,0 1425
  МН151-5 1.400-15.В1.160-34 300 110 40 12 16AIII 460 60 12 17,0 1275
  МН151-6 1.400-15.В1.160-35 300 110 40 12 16AIII 210 60 12 13,8 1035
