Закладная деталь мн 210 – мн 217 состоит из двух симметричных пластин и соединительных арматурных стержней в количестве шести штук. Размеры пластин – длина 300-500 мм, ширина 150-200 мм. Штыри располагаются в 2 ряда по 3 штуки с отступом от края 30-40 мм.
Материал для изготовления мн 210 – мн 217 – листовая сталь и прокат. Марка металла выбирается в соответствии с проектными требованиями. Детали соединяются сваркой. По выбору заказчика выполняется антикоррозийная обработка методом оцинковки, окрашивания или хромирования. Сфера применения – соединение бетонных строительных элементов.

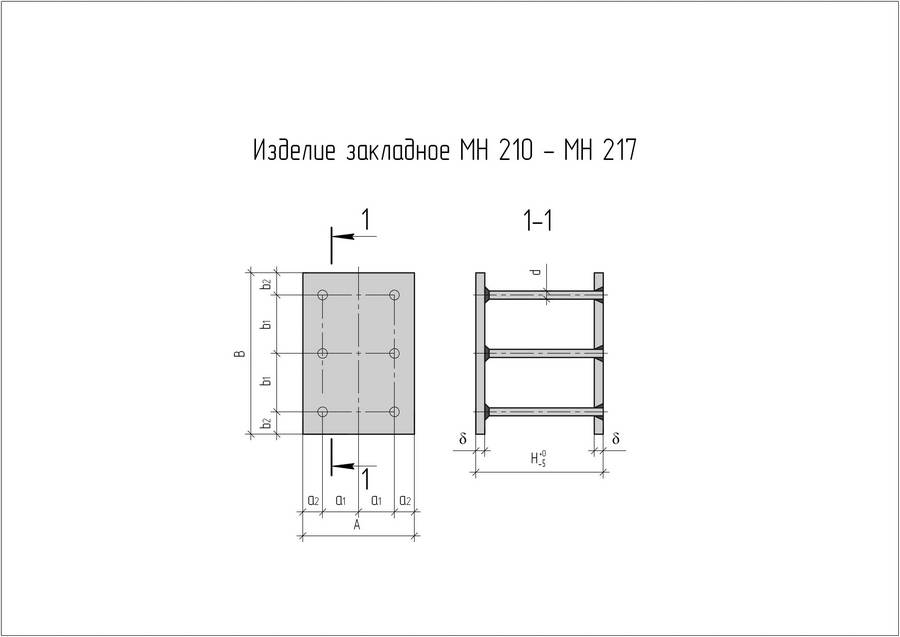

Чертеж изделия закладного МН 210 - МН 217
Цены на изделие закладное МН210-МН217
| Изделие закладное | Марка | Обозначение | Размеры, мм | Масса, кг | Цена за шт с НДС | ||||||||
| A | A1 | A2 | В | В1 | В2 | δ | d | Н | |||||
| МН210-МН217 | МН210-1 | 1.400-15.В1.220 | 150 | 90 | 30 | 300 | 110 | 40 | 10 | 12AIII | 150 | 7,8 | 585 |
| МН210-2 | 1.400-15.В1.220-01 | 150 | 90 | 30 | 300 | 110 | 40 | 10 | 12AIII | 200 | 8,0 | 600 | |
| МН210-3 | 1.400-15.В1.220-02 | 150 | 90 | 30 | 300 | 110 | 40 | 10 | 12AIII | 250 | 8,3 | 623 | |
| МН210-4 | 1.400-15.В1.220-03 | 150 | 90 | 30 | 300 | 110 | 40 | 10 | 12AIII | 300 | 8,6 | 645 | |
| МН210-5 | 1.400-15.В1.220-04 | 150 | 90 | 30 | 300 | 110 | 40 | 10 | 12AIII | 400 | 9,1 | 683 | |
| МН211-3 | 1.400-15.В1.220-05 | 200 | 120 | 40 | 300 | 110 | 40 | 12 | 16AIII | 250 | 13,7 | 1028 | |
| МН211-4 | 1.400-15.В1.220-06 | 200 | 120 | 40 | 300 | 110 | 40 | 12 | 16AIII | 300 | 14,2 | 1065 | |
| МН211-5 | 1.400-15.В1.220-07 | 200 | 120 | 40 | 300 | 110 | 40 | 12 | 16AIII | 400 | 15,1 | 1133 | |
| МН211-6 | 1.400-15.В1.220-08 | 200 | 120 | 40 | 300 | 110 | 40 | 12 | 16AIII | 500 | 16,0 | 1200 | |
| МН211-7 | 1.400-15.В1.220-09 | 200 | 120 | 40 | 300 | 110 | 40 | 12 | 16AIII | 600 | 17,0 | 1275 | |
| МН212-1 | 1.400-15.В1.220-10 | 200 | 120 | 40 | 400 | 160 | 40 | 10 | 12AIII | 150 | 13,4 | 1005 | |
| МН212-2 | 1.400-15.В1.220-11 | 200 | 120 | 40 | 400 | 160 | 40 | 10 | 12AIII | 200 | 13,6 | 1020 | |
| МН212-3 | 1.400-15.В1.220-12 | 200 | 120 | 40 | 400 | 160 | 40 | 10 | 12AIII | 250 | 13,9 | 1043 | |
| МН212-4 | 1.400-15.В1.220-13 | 200 | 120 | 40 | 400 | 160 | 40 | 10 | 12AIII | 300 | 14,2 | 1065 | |
| МН212-5 | 1.400-15.В1.220-14 | 200 | 120 | 40 | 400 | 160 | 40 | 10 | 12AIII | 400 | 14,7 | 1103 | |
| МН213-3 | 1.400-15.В1.220-15 | 200 | 120 | 40 | 400 | 160 | 40 | 12 | 16AIII | 250 | 17,3 | 1298 | |
| МН213-4 | 1.400-15.В1.220-16 | 200 | 120 | 40 | 400 | 160 | 40 | 12 | 16AIII | 300 | 17,8 | 1335 | |
| МН213-5 | 1.400-15.В1.220-17 | 200 | 120 | 40 | 400 | 160 | 40 | 12 | 16AIII | 400 | 18,7 | 1403 | |
| МН213-6 | 1.400-15.В1.220-18 | 200 | 120 | 40 | 400 | 160 | 40 | 12 | 16AIII | 500 | 19,6 | 1470 | |
| МН213-7 | 1.400-15.В1.220-19 | 200 | 120 | 40 | 400 | 160 | 40 | 12 | 16AIII | 600 | 20,6 | 1545 | |
| МН214-3 | 1.400-15.В1.220-20 | 250 | 180 | 35 | 400 | 160 | 40 | 12 | 16AIII | 250 | 21,1 | 1583 | |
| МН214-4 | 1.400-15.В1.220-21 | 250 | 180 | 35 | 400 | 160 | 40 | 12 | 16AIII | 300 | 21,6 | 1620 | |
| МН214-5 | 1.400-15.В1.220-22 | 250 | 180 | 35 | 400 | 160 | 40 | 12 | 16AIII | 400 | 22,5 | 1688 | |
| МН214-6 | 1.400-15.В1.220-23 | 250 | 180 | 35 | 400 | 160 | 40 | 12 | 16AIII | 500 | 23,4 | 1755 | |
| МН214-7 | 1.400-15.В1.220-24 | 250 | 180 | 35 | 400 | 160 | 40 | 12 | 16AIII | 600 | 24,4 | 1830 | |
| МН215-3 | 1.400-15.В1.220-25 | 250 | 180 | 35 | 500 | 210 | 40 | 12 | 16AIII | 250 | 25,9 | 1943 | |
| МН215-4 | 1.400-15.В1.220-26 | 250 | 180 | 35 | 500 | 210 | 40 | 12 | 16AIII | 300 | 26,4 | 1980 | |
| МН215-5 | 1.400-15.В1.220-27 | 250 | 180 | 35 | 500 | 210 | 40 | 12 | 16AIII | 400 | 27,3 | 2048 | |
| МН215-6 | 1.400-15.В1.220-28 | 250 | 180 | 35 | 500 | 210 | 40 | 12 | 16AIII | 500 | 28,2 | 2115 | |
| МН215-7 | 1.400-15.В1.220-29 | 250 | 180 | 35 | 500 | 210 | 40 | 12 | 16AIII | 600 | 29,2 | 2190 | |
| МН216-3 | 1.400-15.В1.220-30 | 250 | 180 | 35 | 250 | 180 | 35 | 10 | 12AIII | 250 | 20,1 | 1508 | |
| МН216-4 | 1.400-15.В1.220-31 | 250 | 180 | 35 | 250 | 180 | 35 | 10 | 12AIII | 300 | 20,4 | 1530 | |
| МН216-5 | 1.400-15.В1.220-32 | 250 | 180 | 35 | 250 | 180 | 35 | 10 | 12AIII | 400 | 20,9 | 1568 | |
| МН217-3 | 1.400-15.В1.220-33 | 250 | 180 | 35 | 300 | 220 | 40 | 10 | 12AIII | 250 | 24,9 | 1868 | |
| МН217-4 | 1.400-15.В1.220-34 | 250 | 180 | 35 | 300 | 220 | 40 | 10 | 12AIII | 300 | 25,2 | 1890 | |
| МН217-5 | 1.400-15.В1.220-35 | 250 | 180 | 35 | 300 | 220 | 40 | 10 | 12AIII | 400 | 25,7 | 1928 | |
