Закладная деталь МН 218-МН 222

Конструкция закладного изделия мн 218 – мн 222 включает две симметричные  пластины из листовой стали и 8 арматурных стержней. Поверхность элементов покрывается лакокрасочным составом, оцинковкой или хромовым сплавом с целью антикоррозийной обработки. Длина площадок – 250-500 мм, ширина – 250 – 300 мм. Соединительные стержни располагаются вдоль периметра с отступом от края 35-40 мм (3 штыря по каждой стороне). Расстояние между штырями – 90-210 мм по длине, 90-110 мм по ширине. Деталь применяется для крепления навесных строительных элементов. По желанию заказчика наносится маркировка.

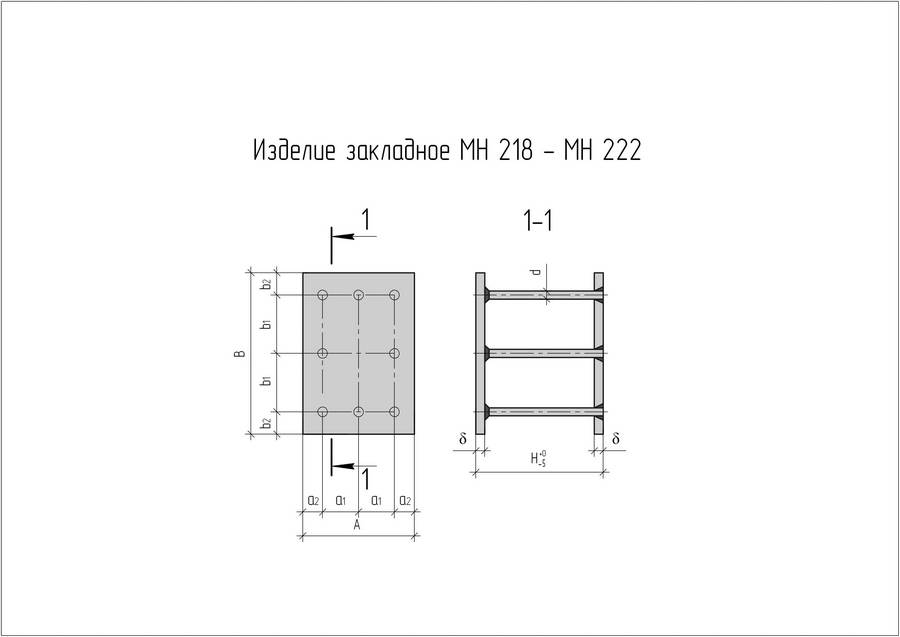

Чертеж изделия закладного МН 218 - МН 222

МН-218

Изделие закладное МН218-МН222

Изделие закладное  Марка Обозначение Размеры, мм Масса, кг Цена за шт с НДС
A A1 A2 В В1 В2 δ d Н
МН218-МН222 МН218-1 1.400-15.В1.230 250 90 35 250 90 35 10 12AIII 150 10,8 810
  МН218-2 1.400-15.В1.230-01 250 90 35 250 90 35 10 12AIII 200 11,2 840
  МН218-3 1.400-15.В1.230-02 250 90 35 250 90 35 10 12AIII 250 11,5 863
  МН218-4 1.400-15.В1.230-03 250 90 35 250 90 35 10 12AIII 300 11,9 893
  МН218-5 1.400-15.В1.230-04 250 90 35 250 90 35 10 12AIII 400 12,6 945
  МН219-1 1.400-15.В1.230-05 250 90 35 300 110 40 10 12AIII 150 12,8 960
  МН219-2 1.400-15.В1.230-06 250 90 35 300 110 40 10 12AIII 200 13,2 990
  МН219-3 1.400-15.В1.230-07 250 90 35 300 110 40 10 12AIII 250 13,5 1013
  МН219-4 1.400-15.В1.230-08 250 90 35 300 110 40 10 12AIII 300 13,9 1043
  МН219-5 1.400-15.В1.230-09 250 90 35 300 110 40 10 12AIII 400 14,6 1095
  МН220-1 1.400-15.В1.230-10 250 90 35 400 160 40 8 10AIII 150 13,3 998
  МН220-2 1.400-15.В1.230-11 250 90 35 400 160 40 8 10AIII 200 13,6 1020
  МН220-3 1.400-15.В1.230-12 250 90 35 400 160 40 8 10AIII 250 13,8 1035
  МН220-4 1.400-15.В1.230-13 250 90 35 400 160 40 8 10AIII 300 14,0 1050
  МН220-5 1.400-15.В1.230-14 250 90 35 400 160 40 8 10AIII 400 14,5 1088
  МН221-3 1.400-15.В1.230-15 250 90 35 500 210 40 8 10AIII 250 16,5 1238
  МН221-4 1.400-15.В1.230-16 250 90 35 500 210 40 8 10AIII 300 16,8 1260
  МН221-5 1.400-15.В1.230-17 250 90 35 500 210 40 8 10AIII 400 17,0 1275
  МН221-6 1.400-15.В1.230-18 250 90 35 500 210 40 8 10AIII 500 17,2 1290
  МН221-7 1.400-15.В1.230-19 250 90 35 500 210 40 8 10AIII 600 17,7 1328
  МН222-3 1.400-15.В1.230-20 300 110 40 300 110 40 12 16AIII 250 20,0 1500
  МН222-4 1.400-15.В1.230-21 300 110 40 300 110 40 12 16AIII 300 20,7 1553
  МН222-5 1.400-15.В1.230-22 300 110 40 300 110 40 12 16AIII 400 22,0 1650
  МН222-6 1.400-15.В1.230-23 300 110 40 300 110 40 12 16AIII 500 23,2 1740
  МН222-7 1.400-15.В1.230-24 300 110 40 300 110 40 12 16AIII 600 24,4 1830
