МН223 - МН228

Закладная деталь мн 223 – мн 228 серия 1.400.15 предназначена для соединения между собой базовых и навесных строительных конструкций. Материал для изготовления – листовая сталь и арматурные стержни. Конструкция изделия представляет собой две симметричные стальные пластины прямоугольной формы, соединенные прутками. Размер пластины – длина 400-500 мм, ширина 300-400 мм. В конструкции использовано 9 стержней, расположенных тремя параллельными рядами по 3 штуки с отступом от края 40 см. Соединение элементов осуществляется сварочным способом. Изделие покрыто антикоррозийным составом.

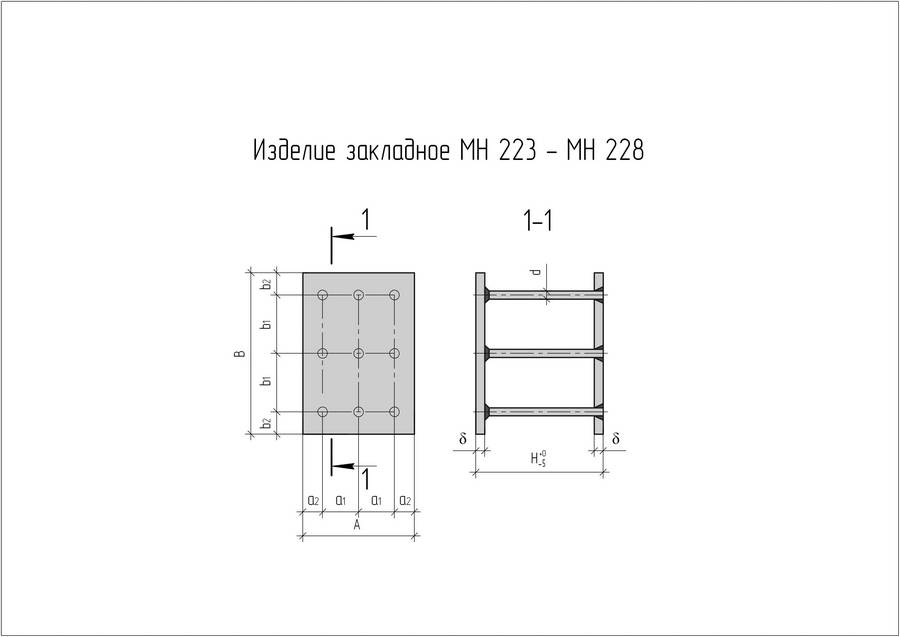

Чертеж изделия закладного МН 223 - МН 228

МН-223

Цены на изделие закладное МН223-МН228

Изделие закладное  Марка Обозначение Размеры, мм Масса, кг Цена за шт с НДС
A A1 A2 В В1 В2 δ d Н
МН223-МН228 МН223-3 1.400-15.В1.240 300 110 40 400 160 40 12 16AIII 250 26,0 1950
  МН223-4 1.400-15.В1.240-01 300 110 40 400 160 40 12 16AIII 300 26,7 2003
  МН223-5 1.400-15.В1.240-02 300 110 40 400 160 40 12 16AIII 400 28,2 2115
  МН223-6 1.400-15.В1.240-03 300 110 40 400 160 40 12 16AIII 500 29,5 2213
  МН223-7 1.400-15.В1.240-04 300 110 40 400 160 40 12 16AIII 600 31,0 2325
  МН224-3 1.400-15.В1.240-05 300 110 40 500 210 40 12 16AIII 250 31,6 2370
  МН224-4 1.400-15.В1.240-06 300 110 40 500 210 40 12 16AIII 300 32,3 2423
  МН224-5 1.400-15.В1.240-07 300 110 40 500 210 40 12 16AIII 400 33,8 2535
  МН224-6 1.400-15.В1.240-08 300 110 40 500 210 40 12 16AIII 500 35,1 2633
  МН224-7 1.400-15.В1.240-09 300 110 40 500 210 40 12 16AIII 600 36,6 2745
  МН225-3 1.400-15.В1.240-10 400 160 40 400 160 40 10 12AIII 250 27,1 2033
  МН225-4 1.400-15.В1.240-11 400 160 40 400 160 40 10 12AIII 300 27,5 2063
  МН225-5 1.400-15.В1.240-12 400 160 40 400 160 40 10 12AIII 400 28,4 2130
  МН226-3 1.400-15.В1.240-13 400 160 40 400 160 40 12 16AIII 250 33,6 2520
  МН226-4 1.400-15.В1.240-14 400 160 40 400 160 40 12 16AIII 300 34,3 2573
  МН226-5 1.400-15.В1.240-15 400 160 40 400 160 40 12 16AIII 400 35,8 2685
  МН226-6 1.400-15.В1.240-16 400 160 40 400 160 40 12 16AIII 500 37,1 2783
  МН226-7 1.400-15.В1.240-17 400 160 40 400 160 40 12 16AIII 600 38,6 2895
  МН227-3 1.400-15.В1.240-18 400 160 40 500 210 40 10 12AIII 250 33,3 2498
  МН227-4 1.400-15.В1.240-19 400 160 40 500 210 40 10 12AIII 300 33,7 2528
  МН227-5 1.400-15.В1.240-20 400 160 40 500 210 40 10 12AIII 400 34,6 2595
  МН228-3 1.400-15.В1.240-21 400 160 40 500 210 40 12 16AIII 250 41,0 3075
  МН228-4 1.400-15.В1.240-22 400 160 40 500 210 40 12 16AIII 300 41,7 3128
  МН228-5 1.400-15.В1.240-23 400 160 40 500 210 40 12 16AIII 400 43,2 3240
  МН228-6 1.400-15.В1.240-24 400 160 40 500 210 40 12 16AIII 500 44,5 3338
  МН228-7 1.400-15.В1.240-25 400 160 40 500 210 40 12 16AIII 600 46,0 3450
