Закладная деталь МН 301-МН 305

Закладное изделие мн 301 – мн 305 изготавливается сварочным способом из стальной пластины и металлических прутков. В конструкции использованы 4 штыря, приваренных перпендикулярно к площадке и 2 наклонных. У арматуры, приваренной под углом, общая точка присоединения с парой перпендикулярных ножек. У данной пары на нижних торцах предусмотрены дополнительные маленькие пластинки. Размер металлической площадки – длина 150-300 мм, ширина 200 мм. Отступ прутьев от края – 40 мм.

Марка стали и тип антикоррозийной обработки (оцинковка, хромирование, окраска) выбирается заказчиком.

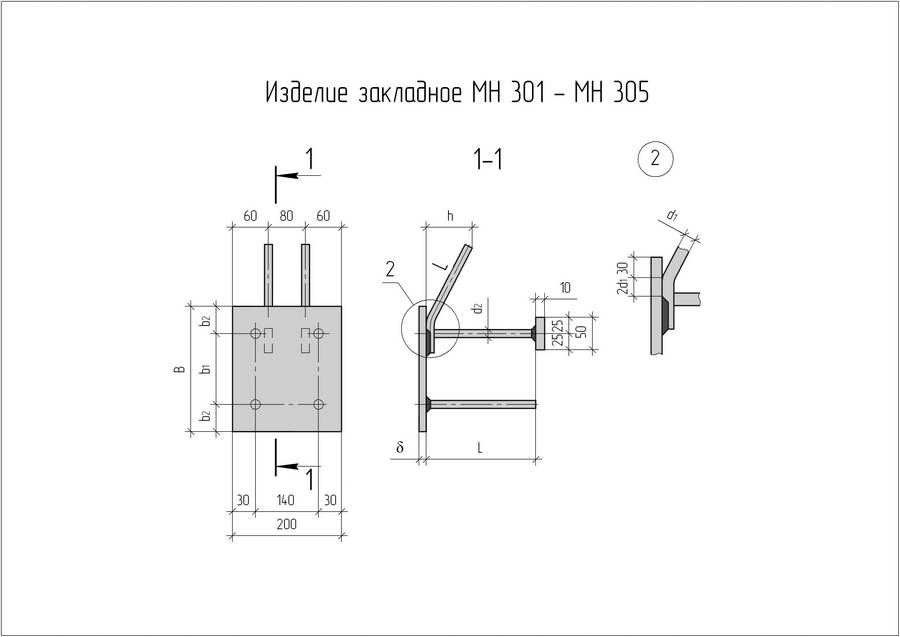

Чертеж изделия закладного МН 301 - МН 305

МН-301

Цены на изделие закладное МН301-МН305

Изделие закладное  Марка Обозначение Размеры, мм Масса, кг Цена за шт с НДС
В В1 В2 δ1 d1 l h d2 L
МН301-МН305 МН301-1 1.400-15.В1.310 150 90 35 8 12AIII 480 120 12AIII 120 3,8 342
  МН301-2 1.400-15.В1.310-01 150 90 35 8 12AIII 480 170 12AIII 170 3,9 351
  МН301-3 1.400-15.В1.310-02 150 90 35 8 12AIII 480 170 12AIII 220 4,1 369
  МН302-1 1.400-15.В1.310-03 200 120 40 8 12AIII 480 120 12AIII 120 4,4 396
  МН302-2 1.400-15.В1.310-04 200 120 40 8 12AIII 480 170 12AIII 170 4,5 405
  МН302-3 1.400-15.В1.310-05 200 120 40 8 12AIII 480 170 12AIII 220 4,7 423
  МН303-1 1.400-15.В1.310-06 250 180 35 8 12AIII 480 120 12AIII 120 5,0 450
  МН303-2 1.400-15.В1.310-07 250 180 35 8 12AIII 480 170 12AIII 170 5,1 459
  МН303-3 1.400-15.В1.310-08 250 180 35 8 12AIII 480 170 12AIII 220 5,3 477
  МН304-1 1.400-15.В1.310-09 300 220 40 8 12AIII 480 120 12AIII 120 5,7 513
  МН304-2 1.400-15.В1.310-10 300 220 40 8 12AIII 480 170 12AIII 170 5,8 522
  МН304-3 1.400-15.В1.310-11 300 220 40 8 12AIII 480 170 12AIII 220 6,0 540
  МН305-2 1.400-15.В1.310-12 300 220 40 10 16AIII 620 160 14AIII 170 8,2 738
  МН305-3 1.400-15.В1.310-13 300 220 40 10 16AIII 620 210 14AIII 220 8,5 765
  МН305-4 1.400-15.В1.310-14 300 220 40 10 16AIII 620 210 14AIII 270 8,7 783
