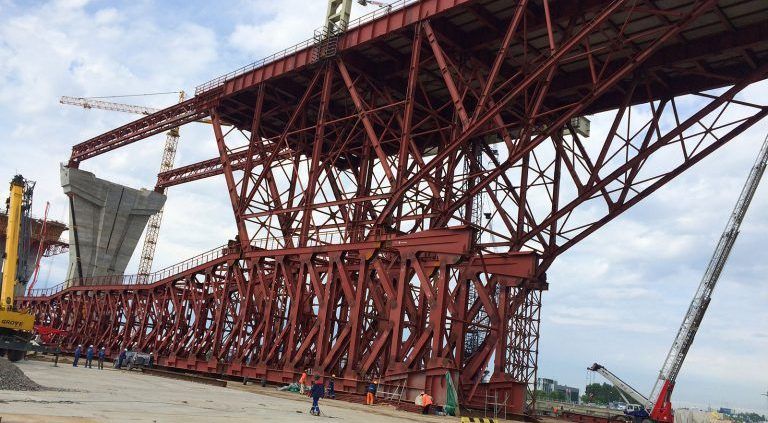

Аванбеки

Завод металлоконструкций «Северо-Запад» осуществляет изготовление аванбеков в Санкт-Петербурге. Предоставляем услуги проектировщиков, выполняем точные расчеты конструкций по индивидуальным требованиям заказчика. Гарантируем безупречное качество изделий, соответствие проектным задачам, точность геометрии конструкции.

Аванбек – что это и где применяется

При ремонте мостовых сооружений возникает необходимость демонтажа пролетных элементов. Аванбек в мостостроении выполняет функции временной замены стационарной опорной конструкции, позволяет выполнять демонтаж методом надвижки. Временное сооружение устанавливается впереди надвигаемого пролета и продлевает мостовую конструкцию.

В ремонтных работах применяется продольная или поперечная надвижка. При продольном надвижении пролеты собираются на берегу. Установка на проектный участок осуществляется движением вдоль осевой линии моста при помощи талей и лебедочных тяговых тросов.

При поперечной надвижке сборка пролета осуществляется с боковой стороны моста. Аванбек крепится к консольной части и принимает на себя нагрузку от надвигаемых элементов. Этот способ широко практикуется для мостов, которые нежелательно закрывать для транспортного потока. Применение аванбеков позволяет избегать строительства предварительной опоры и экономить затраты на ремонт.

Особенности конструкции

Аванбек изготавливается методом сварки  из коробчатого и уголкового проката. Конструктивно устройство представляет собой две металлические балки со сплошными стенками, которые связаны между собой продольными и поперечными перекладинами. Для изготовления аванбеков используются двутавровые балки переменной высоты. Связки продольные и поперечные выполняются из уголковых прокатов. На конце предусмотрен плавный подъем кверху на размер прогиба от веса консольной части. Если прогиб большой, на переднем крае монтируется устройство для выборки. Закрепление к пролету осуществляется способом временного стыка блоков.

При изготовлении конструкции тщательно рассчитывается максимальное напряжение в ответственных точках, прочностные характеристики сечений, переходы поясов по ширине, жесткость. Точные расчеты необходимы для обеспечения прочности и устойчивости и во избежание опрокидывания соединения аванбека с пролетом при надвижке на временную или капитальную опору. Необходимо также обеспечить минимальные усилия в надвигаемом пролетном элементе.

Расчет конструкции и крепления выполняется для трех используемых на практике положений:

• «на весу», использование в качестве консоли;
• опирание на промежуточные узлы;
• поддомкрачивание переднего края.

Для всех трех вариантов использования выполняется проверка несущей способности элементов аванбека и пролета.

Мы изготавливаем короткие, средние и длинные аванбеки (соответственно 0,2 L, 0,5L, 0,8-1,0L). Короткие устройства целесообразно использовать в случаях надвижки пролета со шпренгелем.

Для оформления заявки на изготовление свяжитесь с нашими специалистами посредством заказа обратного звонка.
