Завод металлоконструкций "Северозапад" изготавливает металлоконструкции мостов разных типов. Мы производим мостовые инвентарные конструкции стоечного типа МИК-С и пакетного типа МИК-П.
Особенности инвентарных конструкций МИК-С
В качестве специальных мостовых опор используются металлические модули. К их числу относятся и мостовые металлоконструкции МИК - С. Представляют они собой изделие из труб круглого профиля, имеющие на концах соединительные фланцы, зафиксированные посредством сварки. Они обеспечивают плотное примыкание составных частей между совместимыми контактными поверхностями. Используемое болтовое соединение даёт возможность соединить системные раскосы между собой. Прочие элементы МИК - С соединяются друг с другом посредством особо крепких болтов. При этом соблюдается требование к диаметру фиксирующих изделий. Он должен составлять не менее 24 миллиметров.
При строгом соблюдении технологического регламента гарантирует формирование башни от 4 до 8 стоек.
Область использования МИК-С
Изготовление мостовых конструкций такого типа актуально в следующих случаях:
- возведение вертикальных опор для пролётов;
- строительство опор и иных вспомогательных объектов;
- монтаж мостовых площадок для обеспечения хода рабочего процесса.
Основные требования, предъявляемые к инвентарным конструкциям:
- простота монтажа и демонтажа;
- по возможности небольшая масса монтажных элементов;
- по возможности небольшое количество типоразмеров элементов (монтажных марок).
Принципиальные особенности конструкции МИК-С:
- отказ от многоболтовых соединительных элементов, применяемых ранее;
- конструирование как стоечных конструкций.
Комплектация МИК-С:
- стойки Л-1-Л-4 длиной 4 и 2 м из труб 180×9 мм. Изготавливаются из стальных труб согласно ГОСТ 8731-74;
- раскосы и распорки Л-5 - Л-9. Их конструкция предусматривает на концах проушины с отверстием для крепежа и дополнительным отверстием для наводки;
- соединительная планка Л-10;
- цельносварной ростверк Л-11. Конструкция состоит из сварных двутавров и швеллеров;
- болты Л-12 диаметром 24 мм. ГОСТ Р 53664-2009. Закручиваются обычным ключом.
Вес конструкции МИК-С
| N/N | Наименование изделия | Вес шт/кг | ГОСТ |
| 1 | Стойка Л1 | 1/251 | 8731-74 |
| 2 | Стойка ЛУ1 | 1/236 | 8731-74 |
| 3 | Стойка Л2 | 1/140 | 8731-74 |
| 4 | Стойка ЛУ2 | 1/132 | 8731-74 |
| 5 | Раскос Л5 | 1/30 | |
| 6 | Распорка Л6 | 1/22 | |
| 7 | Раскос Л7 | 1/103 | |
| 8 | Раскос ЛУ7 | 1/200 | |
| 9 | Раскос Л8 | 1/103 | |
| 10 | Раскос ЛУ8 | 1/169 | |
| 11 | Раскос Л9 | 1/170 | |
| 12 | Раскос ЛУ9 | 1/273 | |
| 13 | Ростверк Л11 | 1/1975 | |
| 14 | Планка Л10 | 1/2 |
Рисунок МИК-С
Мостовые инвентарные конструкции стоечные МИК-С чертеж

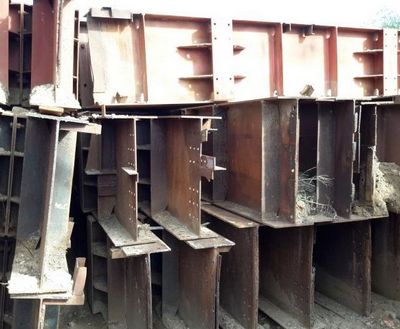

Вес мостовой конструкции МИК-П
| N/N | Наименование изделия | Вес шт/кг |
| 1 | МИК-П П3 несущая балка 11,92м | 2950 |
| 2 | МИК-П П3а несущая балка 11,92м | 3270 |
| 3 | МИК-П П4 несущая балка 8,0м | 1970 |
| 4 | МИК-П П4а несущая балка 8,0м | 2210 |
| 5 | МИК-П П11 элементы распорки, диафрагма 1,35м | 267 |
| 6 | МИК-П П12 элементы распорки, диафрагма 1,05м | 216 |
| 7 | МИК-П П14 элементы распорки, диафрагма 1,95м | 372 |
| 8 | МИК-П П16 элементы распорки, диафрагма 0,5м | 148 |
| 9 | МИК-П П18 элементы продольных связей 3,205м | 47 |
| 10 | МИК-П П19 элементы продольных связей 2,770м | 41 |
| 11 | МИК-П П20 элементы продольных связей 3,146м | 46 |
| 12 | МИК-П П21 элементы продольных связей 3,559м | 53 |
| 13 | МИК-П П22 элементы продольных связей 3,054м | 45 |
| 14 | МИК-П П23 элементы продольных связей 2,223м | 33 |
| 15 | МИК-П П30 накладка | 40 |
| 16 | МИК-П П3 накладка | 48 |
| 17 | МИК-П П35 накладка | 21 |
| 18 | МИК-П П32 ребро жесткости | 15 |
| 19 | МИК-П П31 соединительный болт М24 | 0,86 |
Мостовые инвентарные конструкции пакетные мик-п чертежи
Мостовые инвентарные конструкции стоечные мик-с Паспорт скачать в PDF
