ОПОРНЫЕ ЧАСТИ ЖЕЛЕЗОБЕТОННЫХ ПРОЛЕТНЫХ СТРОЕНИЙ ДЛИНОЙ ОТ 4,0 ДО 342м ДЛЯ ЖЕЛЕЗНОДОРОЖНЫХ МОСТОВ. ВЫПУСК 1 Конструкции опорных частей.
Опорные части железобетонных пролетных строений по серии 3.501.1-129 предназначены для прямых участков ж/д мостов, участков с радиусом кривизны свыше 300 м. Могут использоваться для мостовых сооружений сейсмичностью 7-9 баллов.
По серии 3.501.1-129 выпускаются следующие виды опорных частей:

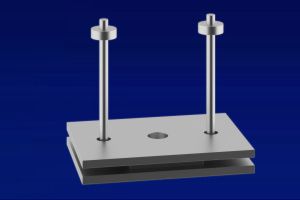

- Плоские. Применяются для плитных пролетов длиной 4,0-7,7 м. Выпускаются исключительно сварными.
- Тангенциальные. Используются для плитных и ребристых пролетов длиной 9,3-18,7 м. Выпускаются сварными и литыми.
- Секторные. Предназначены для пролетных строений длиной 23,6-34,2 м. Выпуск также осуществляется сварными и литыми.
Для плоских элементов допускается установка на уклонах до 4%, тангенциальных и секторных – без ограничения по уклонам, но с клиновой прокладкой со скосом, соответствующим уклону при значении более 20%.
Литые части изготавливаются из стали марки 25Л (гр. III), стальные в зависимости от условий эксплуатации – из марок 16Д, 15ХСНД, 10ХСНД. Все не трущиеся части металлических конструкций подлежат грунтованию железным суриком. Дефекты поверхностей и отклонения по размерам не должны превышать указанных в типовой документации.
Конструкция опорных частей по серии 3.501.1-129
1. Серия «Опорные части железобетонных пролётных строений длиной от4,0 до 34,2 м для железнодорожных мостов» состоит из двух выпусков:
Выпуск 0 - Материалы для проектирования. Условия применения опорных частей.
Выпуск 1 – Конструкция опорных частей.
В настоящем выпуске приведены конструкции плоских, тангенциальных и секторных опорных частей, применяемых в районах с расчетной температурой наружного воздуха ниже минус 40 градусов Цельсия. Расчетная сейсмичность 7,8 и 9 баллов.
Конструкция опорных частей
2.1 Плоские опорные части под плиточные пролетные строения длиной от 4,0 до 7,7 м разработаны только сварными, тангенциальные опорные части под плитные и ребристые пролетные строения длиной от 9,3 до 18,7 м разработаны сварными и литыми, секторные опорные части под преднапряженные пролетные строения длиной от 23,6 до 34,2 м разработаны сварными и литыми.
2.2 Высота всех марок плоских опорных частей – 65 мм, тангенциальных – 200 мм, секторных – 520 мм. Унифицирована конструкция верхних и нижних балансиров тангенциальных опорных частей, плоских опорных частей штырей, шарниров, зуба. Унифицировано расположение анкерных болтов и шпилек и шпилек. Предусмотрено приспособление для объединения верхнего и нижнего балансиров при монтаже.
2.3 Комплект опорных частей для одного разрезного пролетного строения состоит из двух марок опорных частей – подвижной и неподвижной.
Первый буквенный индекс в маркировке опорной части означает:
Т – тангенциальная опорная часть
С – секторная опорная часть
П – плоская опорная часть
Цифровой индекс означает:
1 – Опорная часть для плиточных пролетных строений
2 – Опорная часть для ребристых пролетных строений
Второй буквенный индекс означает:
Н – неподвижная опорная часть
П – подвижная опорная часть
Третий, четвертый, пятый буквенные индексы означают:
Л – литая опорная часть
М – опорная часть, применяемая в районах с расчетной температурой наружного воздуха ниже минус 40 градусов Цельсия.
МА – опорная часть, применяемая в районах с расчетной температурой наружного воздуха ниже минус 40 до минус 50 градусов Цельсия.
МБ – опорная часть, применяемая в районах с расчетной температурой наружного воздуха ниже минус 50 градусов Цельсия.
С – опорная часть для районов с расчетной сейсмичностью 8-9 баллов.
Кроме заводской марки клеймением должны быть нанесены:
Завод изготовитель, клеймо отдела технического контроля и заводской инспекции, дата изготовления, вес изделия.
2.4 Материалы, применяемые для изготовления опорных частей:
Литых- сталь марки 25Л группы III по ГОСТ 977-75 (для обычных условий с расчетной температурой воздуха минус 40 градусов Цельсия и выше и северной строительно-климатической зоны А и Б).
Сварных – сталь марки 16Д по ГОСТ 6713-75 (для обычных условий с расчетной температурой воздуха минус 40 градусов Цельсия и выше), сталь марки 15ХСНД категории 2 по ГОСТ 6713-75 (для северной строительно-климатической зоны А с расчетной температурой воздуха ниже 40 до минус 50 градусов Цельсия (включительно), сталь марки 10ХСНАД категории 2 по ГОСТ 6713-75 (для скверной строительно-климатической зоны Б с расчетной температурой воздуха ниже минус 50 градусов Цельсия.
2.5 При изготовлении сварных опорных частей из стали марки 10ХСНД по ГОСТ 6713-75 (зона Б) сварка плит производится автоматами или полуавтоматами углеродистой стальной сварочной проволокой марки СВ-10НМ Св-ОВА, Св-12М, СВ-10ГС, Св-10ГА по ГОСТ 2246-70 и плавлеными флюсами марки АН-22, АН-348-А по ГОСТ 9087-69 или вручную качественными электродами типа Э50А по ГОСТ 9467-75
При изготовлении сварных опорных частей из стали марки 15ХСНД-2 по ГОСТ 6713-75 (зона А) сварка плит производится автоматами или полуавтоматами углеродистой стальной сварочной проволокой марками Св-10НМ по ГОСТ 2246-70 и плавлеными флюсами марки АН-22 по ГОСТ 9087-69 или вручную качественными электродами типа Э50А по ГОСТ 9467-75.
Поверхности конструкций опорных частей, кроме трущихся, должны быть огрунтованы железным суриком ГОСТ 8866-76 на натуральной олифе по ГОСТ 7931-76 или олифе оксоль ГОСТ 190-78
Требования к качеству изготовления
Опорные части должны изготавливаться в соответствии с требованиями технических условий на изготовление, СНИП III 18-75 и требованиями по применению материалов, указанных на чертежах.
Элементы опорных частей, изготовленные с нарушениями установленных проектом размеров, выходящими за пределы допусков, указанных в СНИП III 18-75, а также элементы, имеющие раковины, более допустимых, продольные и поперечные трещины подлежат отбраковке ОТК.
Техника безопасности
При изготовлении, транспортировке и хранении опорных частей необходимо соблюдать требования:
Правила техники безопасности и производственной санитарии при сооружении мостов и труб, утвержденные Минтранстроем 17.12.68 г м Президиумом профсоюза рабочих железнодорожного транспорта 18.12.1968
| Позиция | Обозначение | Наименование |
| 1 | 3.501.1-129 01.1.0 | Болт анкерный |
| 2 | 3.501.1-129 01.2.0 | Балансир нижний |
| 3 | 3.501.1-129 01.3.0 | Балансир верхний |
| 4 | 3.501.1-129 01.0.1 | Шпилька |
| 5 | 3.501.1-129 01.0.2 | Прокладка асбестовая |
| 6 | Для марок Т1Н-Л, Т1Н-ЛС | |
| Гайка М30.12 ВСт3сп2 | ||
| ГОСТ 5915-70 | ||
| 6 | Для марок Т1Н-ЛМ, Т1Н-ЛМС | |
| Гайка М30.12 40Х | ||
| ГОСТ 5915-70 | ||
| 7 | Шайба 30 ВСт3сп2 | |
| ГОСТ 11371-78 |

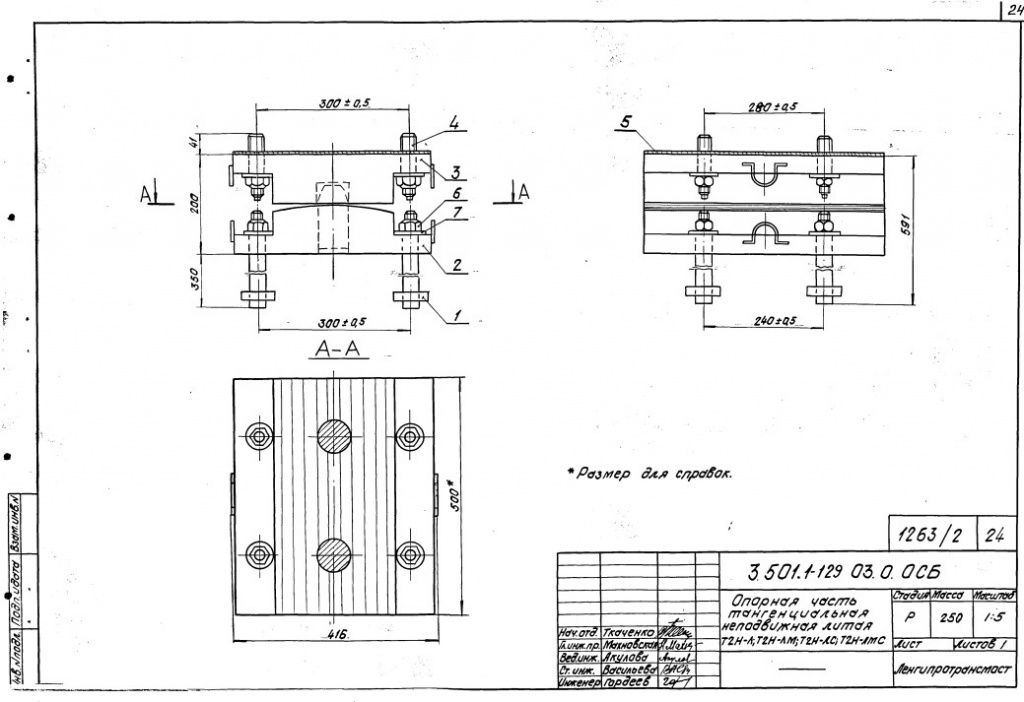

Чертеж опорная часть тангенциальная неподвижная литая Т1Н-Л, Т1Н-ЛМ, Т1Н-ЛС, Т1Н-ЛМС
Чертеж опорная часть тангенциальная подвижная литая Т1П-Л, Т1П-ЛМ, Т1П-ЛС, Т1П-ЛМС
Чертеж опорная часть тангенциальная неподвижная литая Т2Н-Л, Т2Н-ЛМ, Т2Н-ЛС, Т2Н-ЛМС
Чертеж опорная часть тангенциальная подвижная литая Т2П-Л, Т2П-ЛМ, Т2П-ЛС, Т2П-ЛМС
Чертеж опорная часть секторная неподвижная литая СН-Л, СН-ЛМ, СН-ЛС, СН-ЛМС
Чертеж опорная часть секторная подвижная литая СП-Л, СП-ЛМ, СП-ЛС, СП-ЛМС

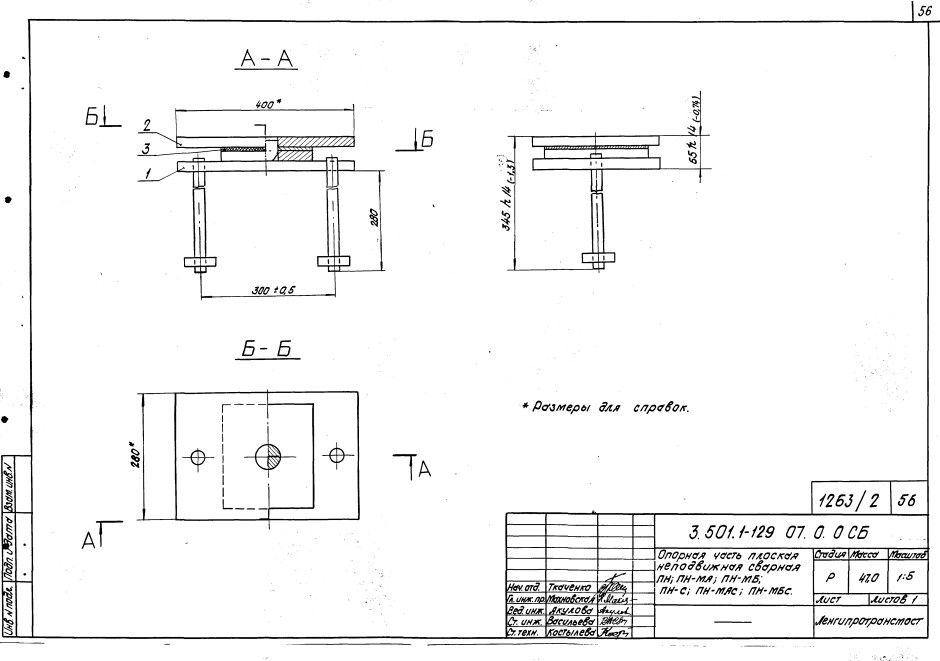

Чертеж опорная часть плоская неподвижная сварная ПН, ПН-МА, ПН-МБ, ПН-С, ПН-МАС, ПН-МБС

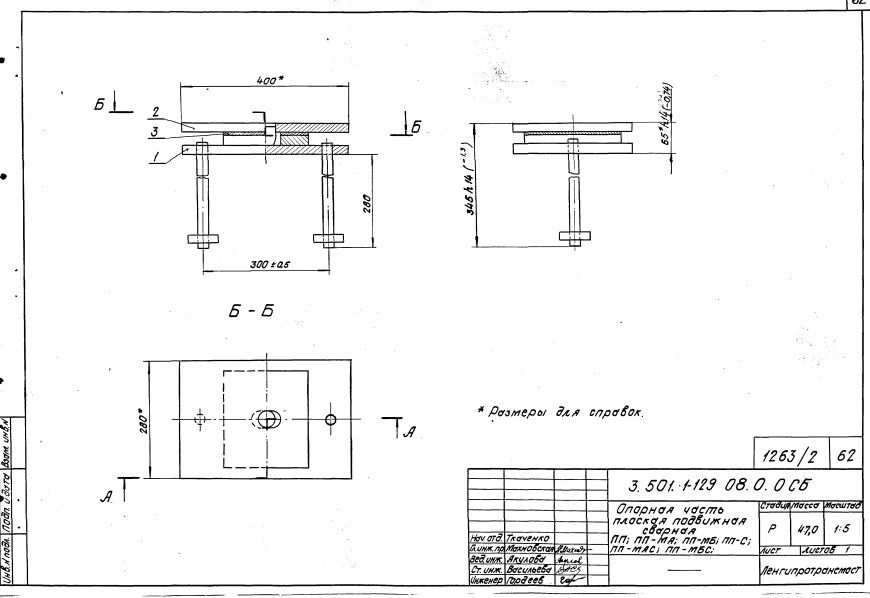

Чертеж опорная часть плоская подвижная сварная ПП, ПП-МА, ПП-МБ, ПП-С, ПП-МАС, ПП-МБС
Чертеж опорная часть тангенциальная неподвижная сварная Т1Н, Т1Н-С
Чертеж опорная часть тангенциальная подвижная сварная Т1П, Т1П-С
Чертеж опорная часть тангенциальная неподвижная сварная Т1Н-МА, Т1Н-МБ, Т1Н-МАС, Т1Н-МБС
Чертеж опорная часть тангенциальная подвижная сварная Т1П-МА, Т1П-МБ, Т1П-МАС, Т1П-МБС
Чертеж опорная часть тангенциальная неподвижная сварная Т2Н, Т2Н-С
Чертеж опорная часть тангенциальная подвижная сварная Т2П, Т2П-С
Чертеж опорная часть тангенциальная неподвижная сварная Т2Н-МА, Т2Н-МБ, Т2Н-МАС, Т2Н-МБС
Чертеж опорная часть тангенциальная подвижная сварная Т2П-МА, Т2П-МБ, Т2П-МАС, Т2П-МБС
Чертеж опорная часть секторная неподвижная сварная СН, СН-С
Чертеж опорная часть секторная неподвижная сварная СП, СП-С
Для всех изделий наносится маркировка клеймением с указанием заводской марки, завода-изготовителя, клейма ОТК, даты изготовления, веса.
Выборка стали
Литые опорные части
| Марка опорной части | Отливка ГОСТ 977-75 | Профильная сталь | Стандартные изделия | ||||||||||||||||||||||||
| Лист ГОСТ 19903-74 | Круг ГОСТ 2590-71 | Уголок ГОСТ 8509-72 | Гайка М30 | Гайка М42 | Винт М12 | Болт М20 | Шайба 30 | Шайба 42 | |||||||||||||||||||
| S4 | S8 | S20 | S25 | S32 | S36 | S40 | S48 | S50 | S56 | S60 | Ф8 | Ф12 | Ф25 | Ф32 | Ф42 | Ф50 | Ф120 | 150х58х4 | 163х40х8 | ||||||||
| Т1Н-Л; Т1Н-ЛС; Т1Н-ЛМ; Т1Н-ЛМС | 128,8 | - | - | 1,2 | - | - | - | - | - | - | - | - | 0,4 | - | - | 7,0 | - | 2,0 | - | - | - | 0,88 | - | - | - | 0,24 | - |
| Т1П-Л; Т1П-ЛС; Т1П-ЛМ; Т1П-ЛМС | 127,2 | - | - | 1,2 | - | - | - | - | - | - | - | - | 0,4 | - | - | 7,0 | - | 2,0 | - | - | - | 0,88 | - | - | - | 0,24 | - |
| Т2Н-Л; Т2Н-ЛС; Т2Н-ЛМ; Т2Н-ЛМС | 225,7 | - | - | 2,4 | - | - | - | - | - | - | - | - | 0,4 | - | - | 14,0 | - | 4,0 | - | - | - | 1,76 | - | - | - | 0,48 | - |
| Т2П-Л; Т2П-ЛС; Т2П-ЛМ; Т2П-ЛМС | 224,5 | - | - | 2,4 | - | - | - | - | - | - | - | - | 0,4 | - | - | 14,0 | - | 4,0 | - | - | - | 1,76 | - | - | 0,48 | - | |
| СН-Л; СН-ЛС; СН-ЛМ; СН-ЛМС | 619,5 | - | - | - | 6,8 | - | - | - | - | - | - | - | - | - | - | - | 33,6 | - | 38,3 | - | - | - | 4,96 | - | - | - | 1,28 |
| СП-Л; СП-ЛС; СП-ЛМ; СП-ЛМС | 797,5 | 50,2 | 1,6 | - | 6,8 | - | - | 8,2 | - | - | - | - | 0,4 | 1,4 | - | - | 33,6 | - | 38,3 | - | 14,0 | - | 4,96 | 0,64 | 0,44 | - | 1,28 |
Сварные опорные части
| Марка опорной части | Отливка ГОСТ 977-75 | Профильная сталь | Стандартные изделия | ||||||||||||||||||||||||
| Лист ГОСТ 19903-74 | Круг ГОСТ 2590-71 | Уголок ГОСТ 8509-72 | Гайка М30 | Гайка М42 | Винт М12 | Болт М20 | Шайба 30 | Шайба 42 | |||||||||||||||||||
| S4 | S8 | S20 | S25 | S32 | S36 | S40 | S48 | S50 | S56 | S60 | Ф8 | Ф12 | Ф25 | Ф32 | Ф42 | Ф50 | Ф120 | 150х58х4 | 163х40х8 | ||||||||
| ПН; ПН-МА; ПН-МБ; ПН-С; ПН-МАС; ПН-МБС | - | - | - | 1,4 | 41,6 | - | - | - | - | - | - | - | - | - | 2,4 | - | - | 0,4 | - | - | - | - | - | - | - | - | - |
| ПП; ПП-МА; ПП-МБ; ПП-С; ПП-МАС; ПП-МБС | - | - | - | 1,4 | 41,7 | - | - | - | - | - | - | - | - | - | 2,4 | - | - | 0,4 | - | - | - | - | - | - | - | - | - |
| Т1Н; Т1Н-С | - | - | - | 1,2 | - | - | - | - | 80,1 | - | 47,2 | - | 0,4 | - | - | 5,6 | - | 2,0 | - | - | - | 0,44 | - | - | - | 0,12 | - |
| Т1П; Т1П-С | - | - | - | 1,2 | - | - | - | - | 80,1 | - | 46,0 | - | 0,4 | - | - | 5,6 | - | 2,0 | - | - | - | 0,44 | - | - | - | 0,12 | - |
| Т1Н-МА; Т1Н-МБ; Т1Н-МАС; Т1Н-МБС | - | - | - | 1,2 | - | - | - | 105,6 | - | 49,5 | - | - | 0,4 | - | - | 6,2 | - | 1,6 | - | - | - | 0,44 | - | - | - | 0,12 | - |
|
Т1П-МА; Т1П-МБ; Т1П-МАС; Т1П-МБС |
- | - | - | 1,2 | - | - | - | 104,4 | - | 49,5 | - | - | 0,4 | - | - | 6,2 | - | 1,6 | - | - | - | 0,44 | - | - | - | 0,12 | - |
|
Т2Н; Т2Н-С |
- | - | - | 2,4 | - | - | - | - | 135,9 | - | 74,9 | - | 0,4 | - | - | 11,2 | - | 4,0 | - | - | - | 0,88 | - | - | - | 0,24 | - |
|
Т2П; Т2П-С |
- | - | - | 2,4 | - | - | - | - | 135,9 | - | 73,6 | - | 0,4 | - | - | 11,2 | - | 4,0 | - | - | - | 0,88 | - | - | - | 0,24 | - |
|
Т2Н-МА; Т2Н-МБ; Т2Н-МАС; Т2Н-МБС |
- | - | - | 2,4 | - | - | - | 177,1 | - | 84,5 | - | - | 0,4 | - | - | 12,4 | - | 3,2 | - | - | - | 0,88 | - | - | - | 0,24 | - |
|
Т2П-МА; Т2П-МБ; Т2П-МАС; Т2П-МБС |
- | - | - | 2,4 | - | - | - | 174,7 | - | 84,5 | - | - | 0,4 | - | - | 12,4 | - | 3,2 | - | - | - | 0,88 | - | - | - | 0,24 | - |
| СН; СН-С | - | - | - | - | 6,8 | - | 232,2 | - | - | 81,3 | 139,4 | 267,2 | - | - | - | - | 26,8 | - | 38,3 | 1,2 | - | - | 2,48 | - | - | - | 0,64 |
|
СП; СП-С |
- | 50,2 | 1,6 | - | 6,8 | 3,5 | 211,9 | 8,2 | - | 34,1 | 214,4 | 473,7 | 0,4 | 1,4 | - | - | 26,8 | - | 38,3 | 1,2 | 14,0 | - | 2,48 | 0,64 | 0,52 | - | 0,64 |
