Опорная часть Т1Н-МА, МБ

Опорная часть Т1Н-МА, МБ

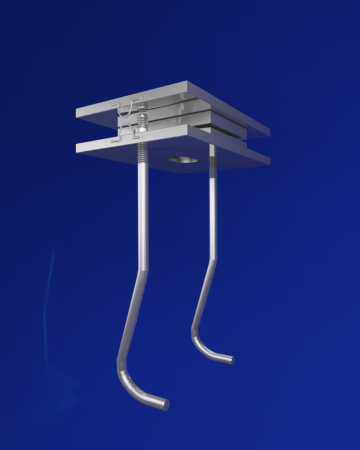

Фото опорной части Т1Н-МА, МБ

Опорные части железобетонных пролетных строений длиной от 4,0 до 34,2 м. для железнодорожных мостов. Шифр 2120РЧ, выпуски 0,1 (взамен серии 3.501.1-129). Утвержден департаментом пути и сооружений ОАО "РЖД".

Металлические опорные части предназначены для использования с типовыми железобетонными балками пролетных строений серии 3.501.1-146 и  серии 3.501.1-175.93 длинами от 4 до 34,2 метра для железнодорожных мостов, расположенных на прямых участках пути и на кривых радиусами 300 метров и более.

Расшифровка марки изделия

Первый буквенный индекс:

  • Т- тангенциальные опорные части

Второй буквенный индекс:

  • Н- неподвижные опорные части

Третий,  четвертый и пятый буквенный индекс:

  • МА- тип исполнения северное А
  • МБ- тип исполнения северное Б
  • С- районы с сейсмичностью 8-9 баллов

Цифровой индекс:

  • 1- тангенциальные опорные части для плитных опорных строений

Характеристики опоры Т1Н-МА, МБ

Эскиз

Марка

Высота опорной части h

Расчетная вертик.нагрузка на опорную часть

расчетные перемещения

Размеры нижнего опорного листа

Количество опорных частей на пролетное строение

Общая масса опорных частей на пролетное строение

вдоль оси мооста

поперек оси моста





мм

кН

мм

мм

мм



кг

Сварные тангенциальные (для плитных пролетных строений)

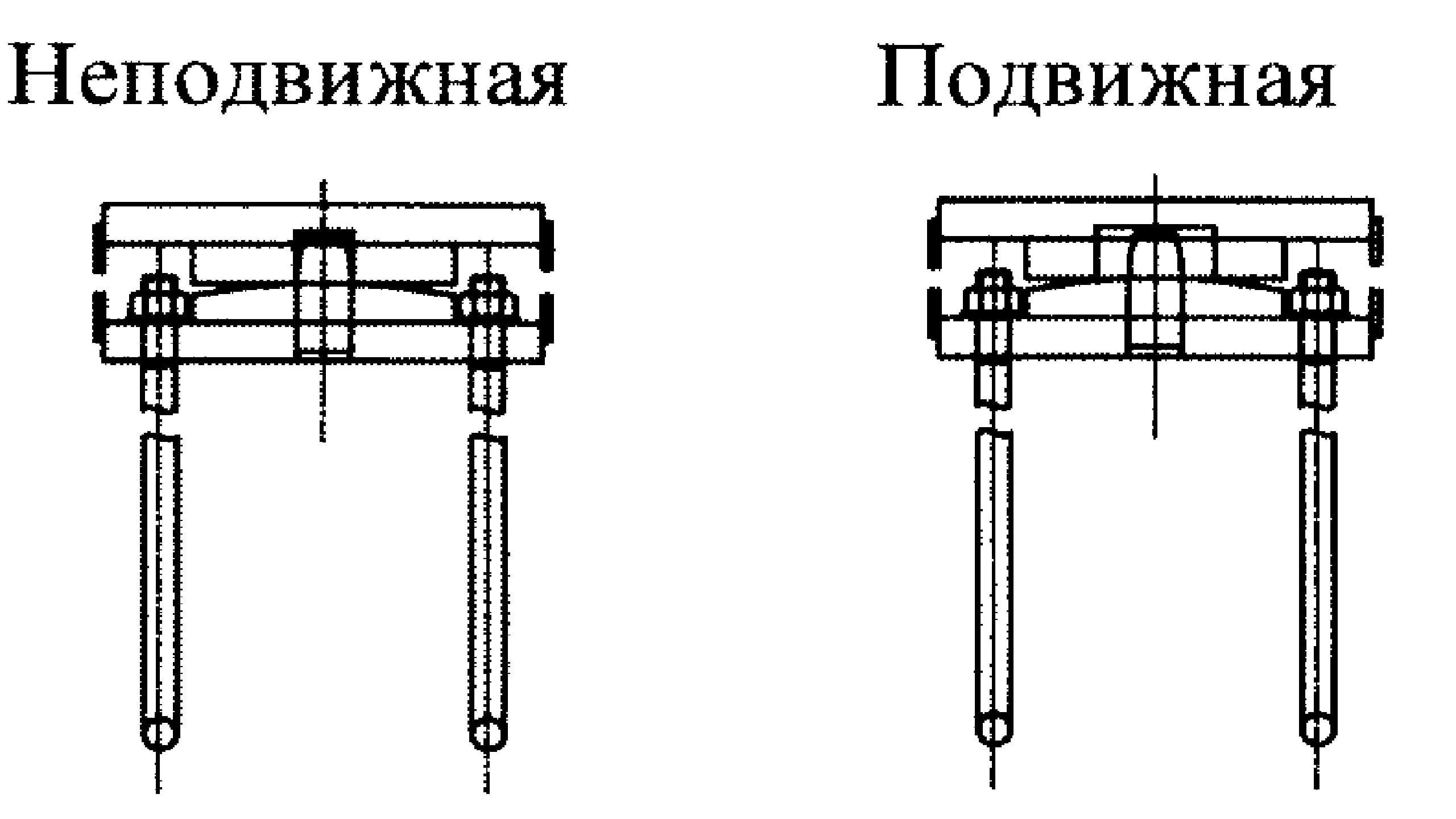

Схема тангенциальных опор моста

Т1-Н20010982541028081075,6

Т1Н-С

Т1Н-МА1521098254103008903,6
Т1Н-МБ
Т1Н-МА-С
Т1Н-МБ-С



Фото мостовой опорной части Т1Н-МА, МБ

Чертеж опорной части Т1Н-МА,МБ

Чертеж опорной части моста Т1Н-МА, МБ
